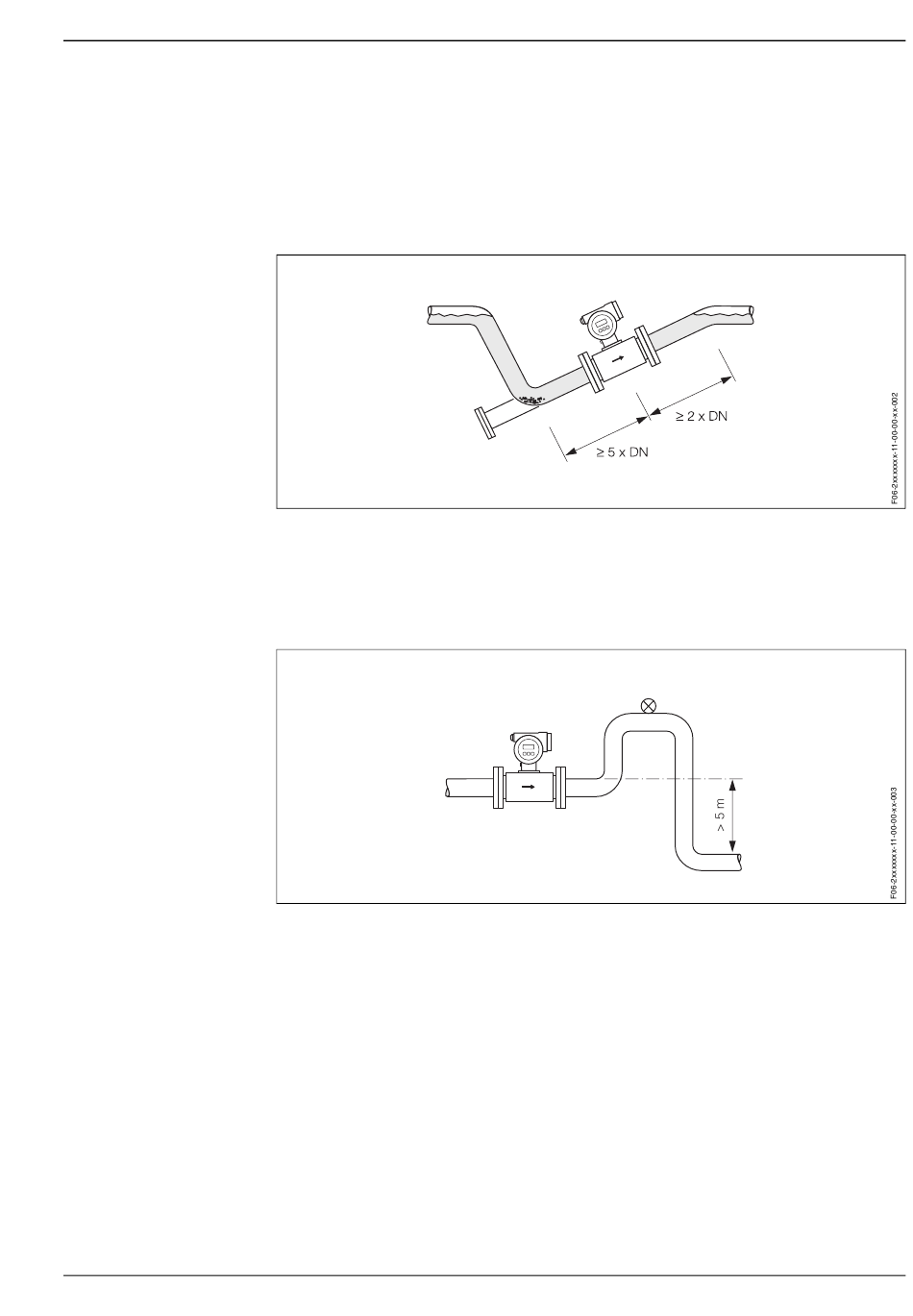

Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die
Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen.
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten
Stelle des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Fallleitungen
Bei Fallleitungen mit über 5 Metern Länge ist nach dem Messaufnehmer ein Siphon (b) bzw. ein
Belüftungsventil (a) vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und
somit mögliche Schäden an der Messrohrauskleidung. Diese Maßnahmen verhindern zudem ein
Abreißen des Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse.
1 Belüftungsventil
2 Rohrleitungssiphon
1
2
