3 Montage
"
16
3.2.4

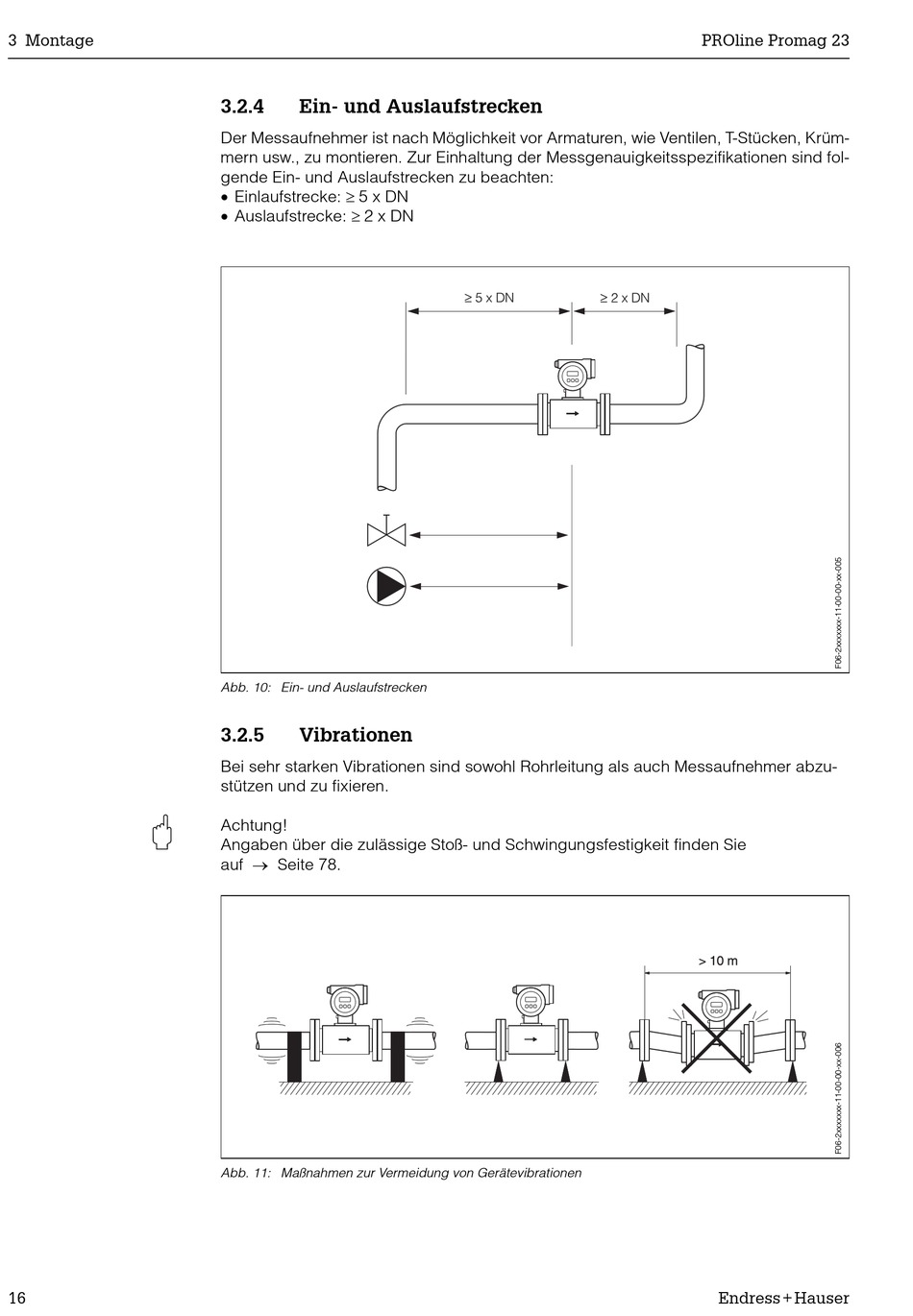

Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krüm-
mern usw., zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind fol-
gende Ein- und Auslaufstrecken zu beachten:
x Einlaufstrecke: t 5 x DN
x Auslaufstrecke: t 2 x DN
Abb. 10: Ein- und Auslaufstrecken
3.2.5
Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzu-
stützen und zu fixieren.
Achtung!
Angaben über die zulässige Stoß- und Schwingungsfestigkeit finden Sie
auf o Seite 78.
Abb. 11: Maßnahmen zur Vermeidung von Gerätevibrationen
PROline Promag 23
Endress+Hauser
