PROline Promag 23
"
"
Endress+Hauser
4.2
Potenzialausgleich
4.2.1
Standardfall
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messauf-
nehmer auf demselben elektrischen Potenzial liegen. Die meisten Promag-Messaufneh-
mer verfügen über eine standardmäßig eingebaute Bezugselektrode, welche die dafür
erforderliche Verbindung sicher stellt. Damit entfällt in der Regel der Einsatz von
Erdungsscheiben oder weiteren Maßnahmen.
Promag P:
x Bezugselektrode standardmäßig bei Elektrodenmaterial 1.4435, Alloy C-22 und
Tantal.
x Bezugselektrode optional bei Elektrodenmaterial Pt/Rh.
Promag H:
x Keine Bezugselektrode vorhanden. Über den metallischen Prozessanschluss besteht
immer eine elektrische Verbindung zum Messstoff.
x Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich durch die Verwen-
dung von Erdungsringen sicherzustellen (s. Seite 26). Erdungsringe sind Zubehör-
teile, die separat zu bestellen sind o Seite 59.
Hinweis!
Beim Einbau in metallische Rohrleitungen ist es empfehlenswert, die Erdklemme des
Messumformergehäuses mit der Rohrleitung zu verbinden. Beachten Sie insbesondere
auch betriebsinterne Erdungskonzepte.

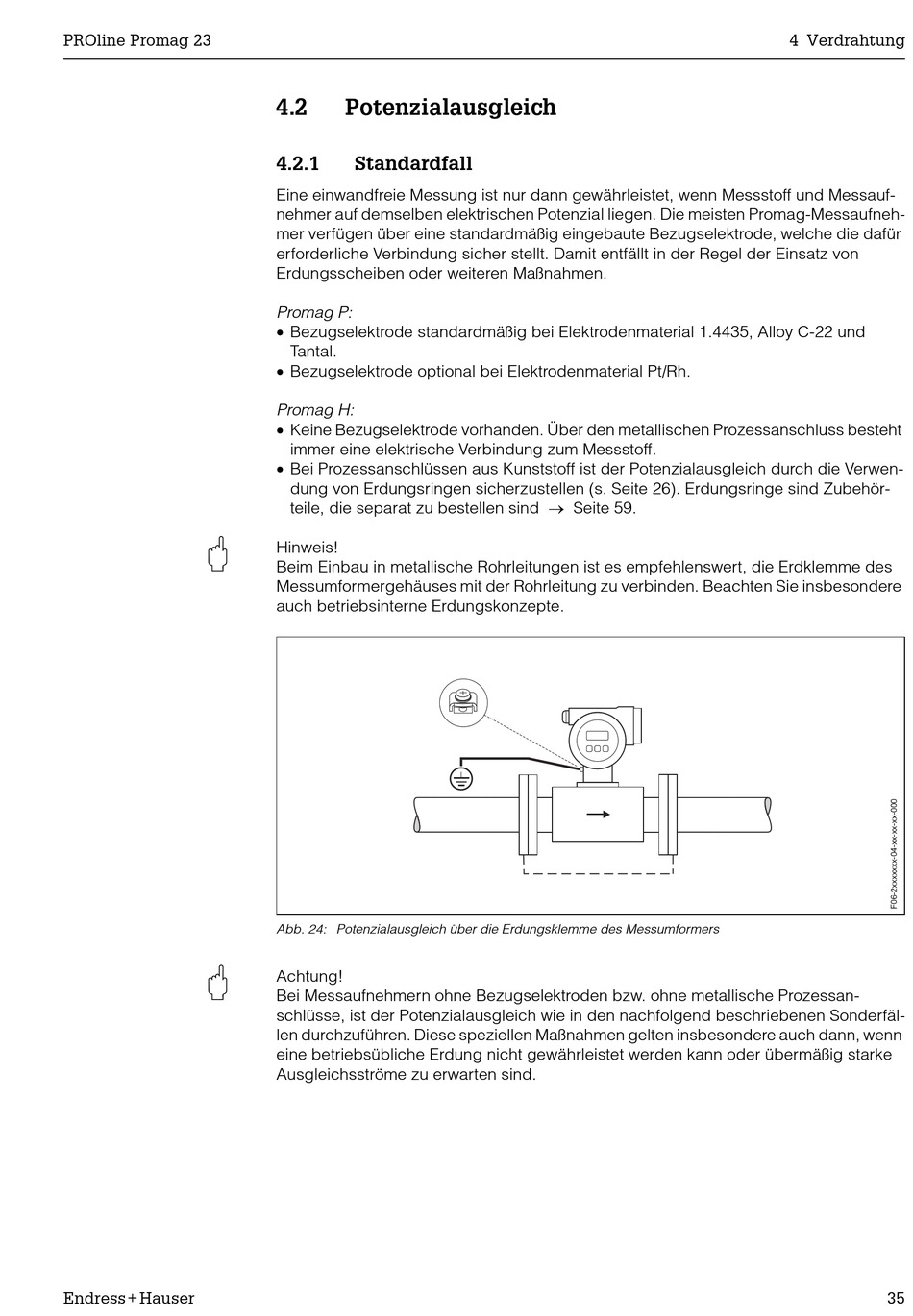

Abb. 24: Potenzialausgleich über die Erdungsklemme des Messumformers
Achtung!
Bei Messaufnehmern ohne Bezugselektroden bzw. ohne metallische Prozessan-
schlüsse, ist der Potenzialausgleich wie in den nachfolgend beschriebenen Sonderfäl-
len durchzuführen. Diese speziellen Maßnahmen gelten insbesondere auch dann, wenn
eine betriebsübliche Erdung nicht gewährleistet werden kann oder übermäßig starke
Ausgleichsströme zu erwarten sind.
4 Verdrahtung
35
