3 Montage
"
26
Einsatz und Montage von Erdungsringen (DN 2...25)
Bei Prozessanschlüssen aus Kunststoff (z.B. Flansch- oder Klebemuffenanschlüsse) ist
der Potenzialausgleich zwischen Messaufnehmer/Messstoff über zusätzliche Erdungs-
ringe sicherzustellen. Ein Fehlen von Erdungsringen kann die Messgenauigkeit beein-
flussen oder zur Zerstörung des Messaufnehmers durch elektrochemischen Abbau der
Elektroden führen.
Achtung!
x Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen
entsprechende Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur
als "Platzhalter" und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen
zudem eine entscheidende Dichtungsfunktion an der Schnittstelle Sensor/Anschluss.
Bei Prozessanschlüssen ohne metallische Erdungsringe dürfen diese Kunststoff-
scheiben/Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu mon-
tieren!
x Erdungsringe können bei E+H als Zubehörteil separat bestellt werden (s. Seite 59).
Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektroden-
werkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektroche-
mische Korrosion zerstört werden! Werkstoffangaben finden Sie auf Seite 81.
x Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert.
Die Einbaulänge wird dadurch nicht beeinflusst. Abmessungen von Erdungsringen
finden Sie auf Seite 97.
1. Lösen Sie die vier Sechskantschrauben (1) und entfernen Sie den Prozessan-
schluss vom Messaufnehmer (5).
2. Entfernen Sie die Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen
(2, 4) vom Prozessanschluss.
3. Legen Sie die eine O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses.
4. Platzieren Sie den metallischen Erdungsring (3) wie abgebildet in den Prozessan-
schluss.
5. Legen Sie nun die zweite O-Ring-Dichtung (4) in die Nut des Erdungsrings ein.
6. Montieren Sie den Prozessanschluss wieder auf den Messaufnehmer. Beachten
Sie dabei unbedingt die max. Schrauben-Anziehdrehmomente (bei PVDF: 3,3 Nm;
bei PVC: 10 Nm).
1

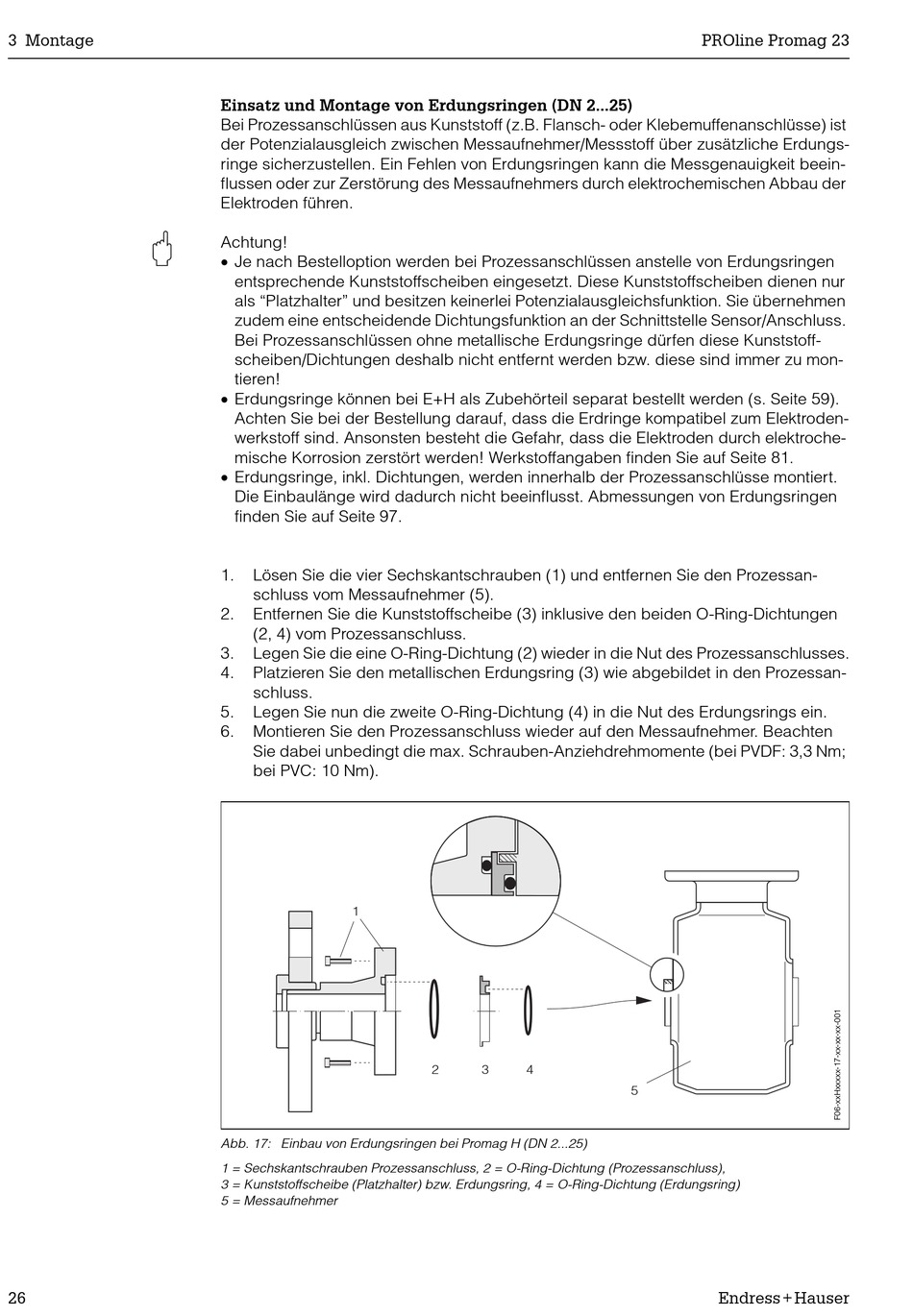

Abb. 17: Einbau von Erdungsringen bei Promag H (DN 2...25)
1 = Sechskantschrauben Prozessanschluss, 2 = O-Ring-Dichtung (Prozessanschluss),
3 = Kunststoffscheibe (Platzhalter) bzw. Erdungsring, 4 = O-Ring-Dichtung (Erdungsring)
5 = Messaufnehmer
2 3 4
PROline Promag 23
5
