Promag H / DN 40...100

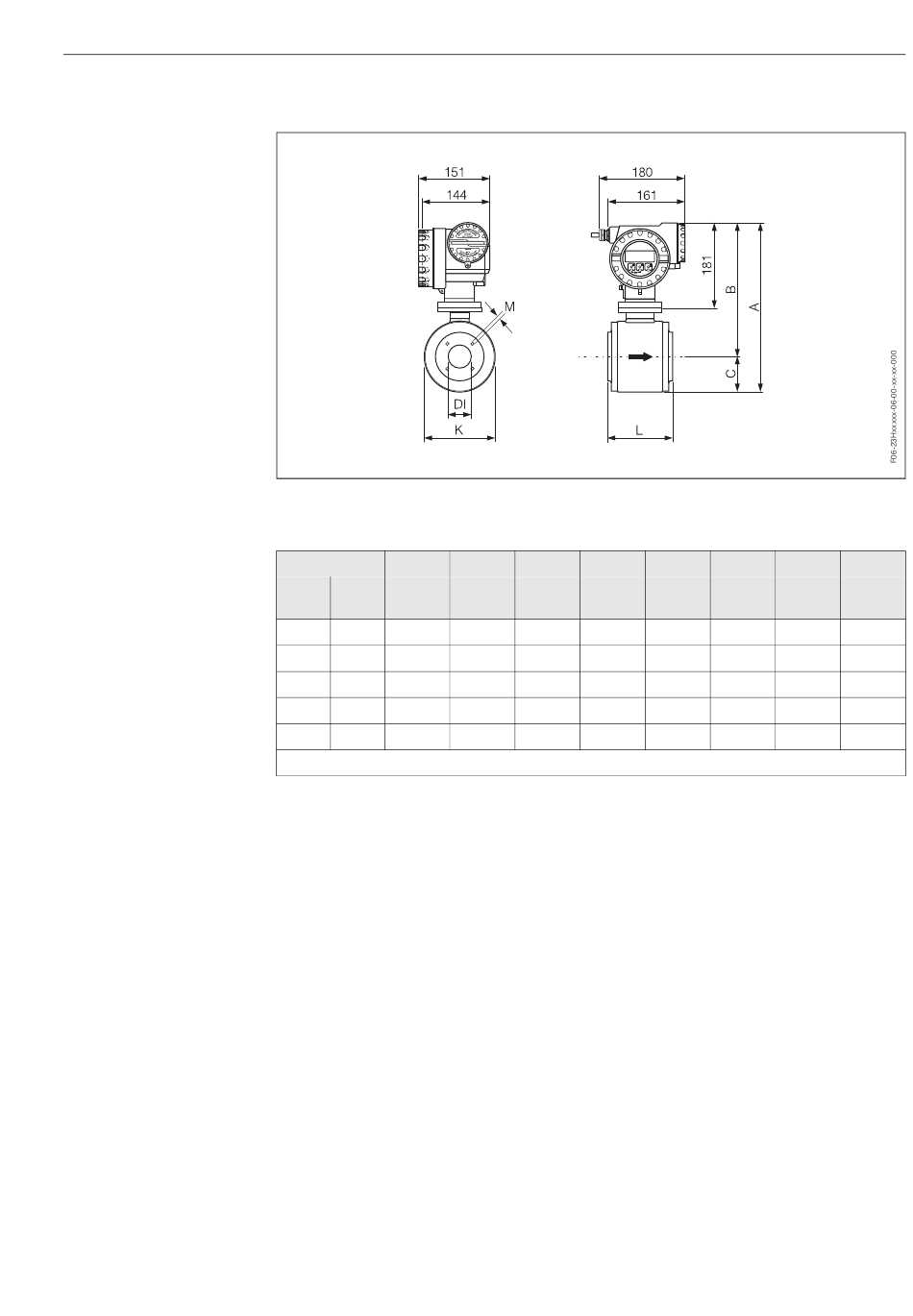

Abb. 42: Abmessungen Promag H / DN 40...100
DN PN
DIN ANSI DIN
[mm] [inch] [bar]
40 1 1/2" 16
50 2" 16
65 2 1/2" 16
80 3" 16
100 4" 16
Gesamte Einbaulänge abhängig von den Prozessanschlüssen
DI L A
[mm] [mm] [mm]
35,3 140 340
48,1 140 365
59,9 140 365
72,6 200 415
97,5 200 415
10 Technische Daten
B C K
[mm] [mm] [mm]
276 64 128
288 77 153
288 77 153
313 102 203
313 102 203
o
Seite 98 ff.
M
[mm]
M 6x4
M 8x4
M 8x4
M 12x4
M 12x4
