3 Montage
"
!
22
Einbau der Hochtemperaturausführung (mit PFA-Auskleidung)
Die Hochtemperaturausführung besitzt eine Gehäusestütze für die thermische Tren-
nung von Messaufnehmer und Messumformer. Diese Ausführung kommt immer dort
zum Einsatz, wo gleichzeitig hohe Messstoff- und Umgebungstemperaturen auftreten.
Bei Messstofftemperaturen über +150 °C ist die Hochtemperaturausführung zwingend
erforderlich!
Isolation
Die Isolation von Rohrleitungen ist bei sehr heißen oder kryogenen Messstoffen notwen-
dig, um Energieverluste einzudämmen und um ein unbeabsichtigtes Berühren heißer
Rohrleitungen zu verhindern. Beachten Sie die einschlägigen Richtlinien zur Isolation
von Rohrleitungen.
Achtung!
Überhitzungsgefahr der Messelektronik! Die Gehäusestütze dient der Wärmeabfuhr
und ist vollständig freizuhalten. Die Isolation des Messaufnehmers darf bis maximal zur
Oberkante der beiden Messaufnehmer-Halbschalen erfolgen (Abb. 15).

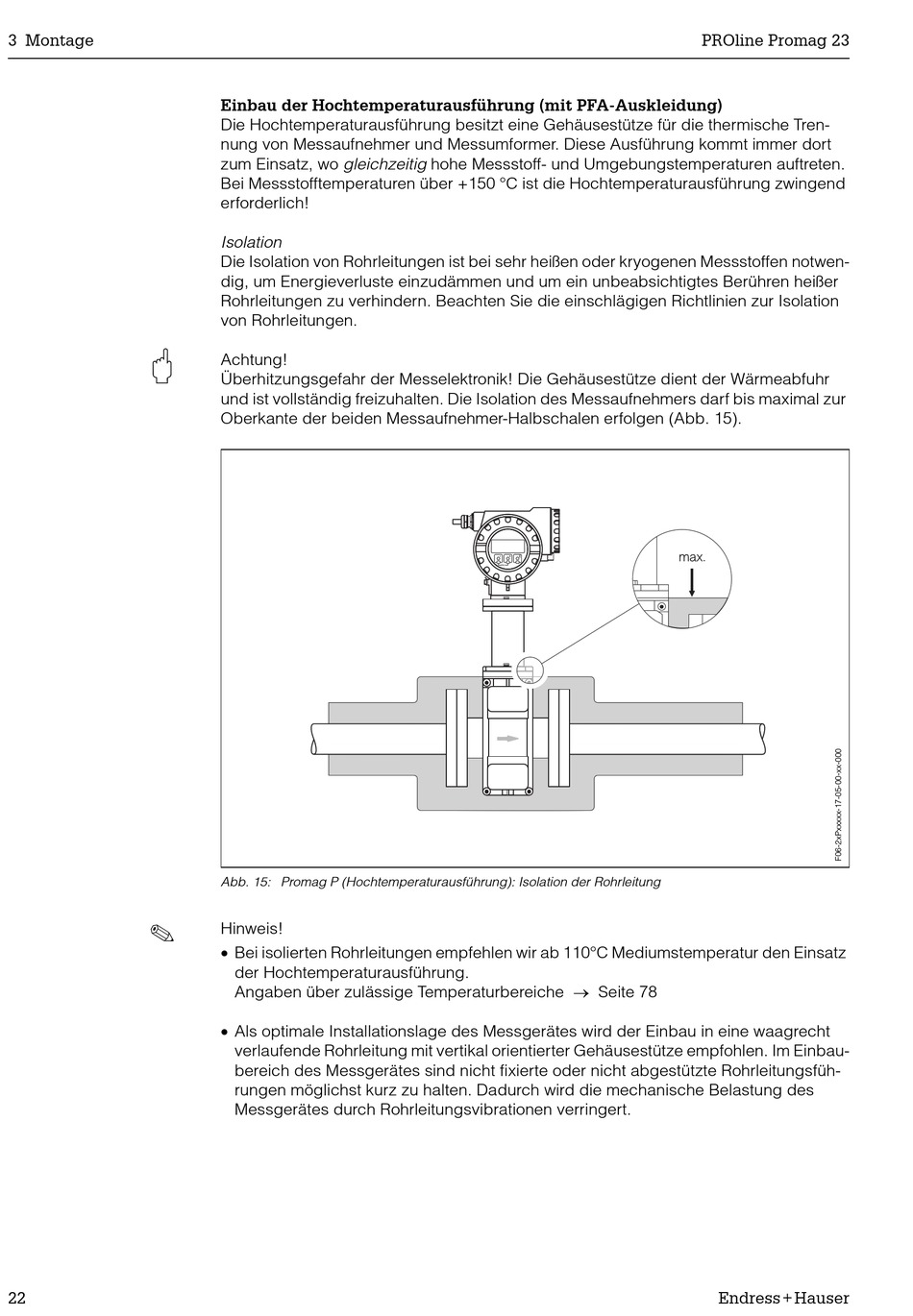

Abb. 15: Promag P (Hochtemperaturausführung): Isolation der Rohrleitung
Hinweis!
x Bei isolierten Rohrleitungen empfehlen wir ab 110°C Mediumstemperatur den Einsatz
der Hochtemperaturausführung.
Angaben über zulässige Temperaturbereiche o Seite 78
x Als optimale Installationslage des Messgerätes wird der Einbau in eine waagrecht
verlaufende Rohrleitung mit vertikal orientierter Gehäusestütze empfohlen. Im Einbau-
bereich des Messgerätes sind nicht fixierte oder nicht abgestützte Rohrleitungsfüh-
rungen möglichst kurz zu halten. Dadurch wird die mechanische Belastung des
Messgerätes durch Rohrleitungsvibrationen verringert.
