PROline Promag 23
"
Endress+Hauser
Montage von Erdungsscheiben (DN 25...200)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerden-
ten Rohrleitungen (s. Seite 35 ff.), sind für den Potenzialausgleich zusätzlich Erdungs-
scheiben zwischen Messaufnehmer und Rohrleitungsflansch zu montieren. Erdungs-
scheiben können bei E+H als separates Zubehörteil bestellt werden (s. Seite 59).
Achtung!
x Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbau-
länge! Abmessungen o Seite 87
x PTFE- und PFA-Auskleidung o Zusätzliche Dichtungen sind zwischen Erdungs-
scheibe und Rohrleitungsflansch zu montieren.
1. Platzieren Sie die Erdungsscheibe und die zusätzliche(n) Dichtung(en) zwischen
den Messgeräte- und Rohrleitungsflansch (s. Abb. 14).
2. Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die
Muttern nur soweit an, dass diese lose aufsitzen.
3. Drehen Sie jetzt die Erdungsscheibe wie in Abb. 14 dargestellt, bis der Griff an die
Schrauben anschlägt. Dadurch wird die Erdungsscheibe automatisch korrekt zen-
triert.
4. Ziehen Sie nun die Schrauben mit den dazu erforderlichen Anziehdrehmomenten
an (s. Seite 23 ff.)
Verbinden Sie nun die Erdungsscheibe mit dem Erdpotenzial o Seite 37.
5.

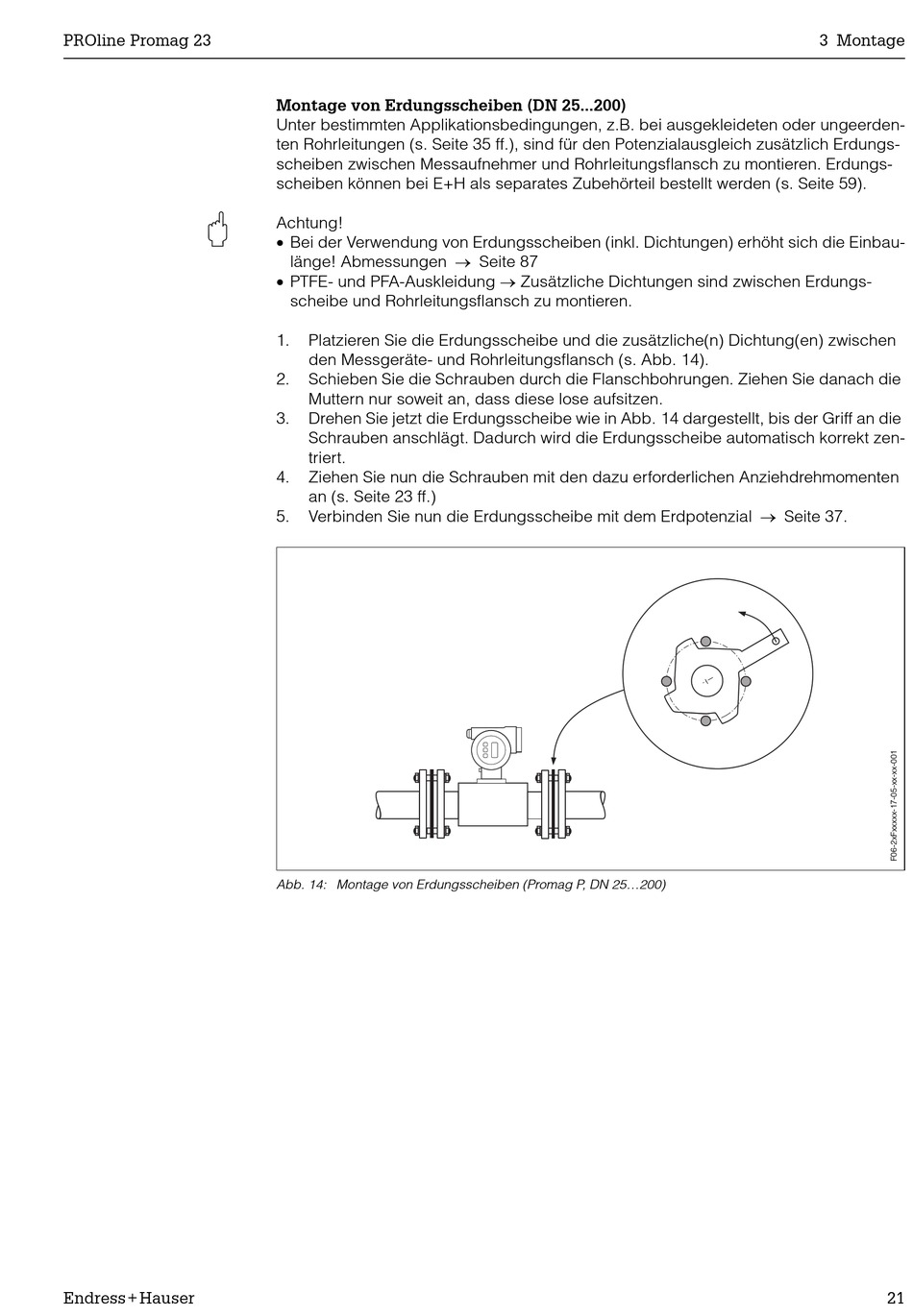

Abb. 14: Montage von Erdungsscheiben (Promag P, DN 25...200)
3 Montage
21
