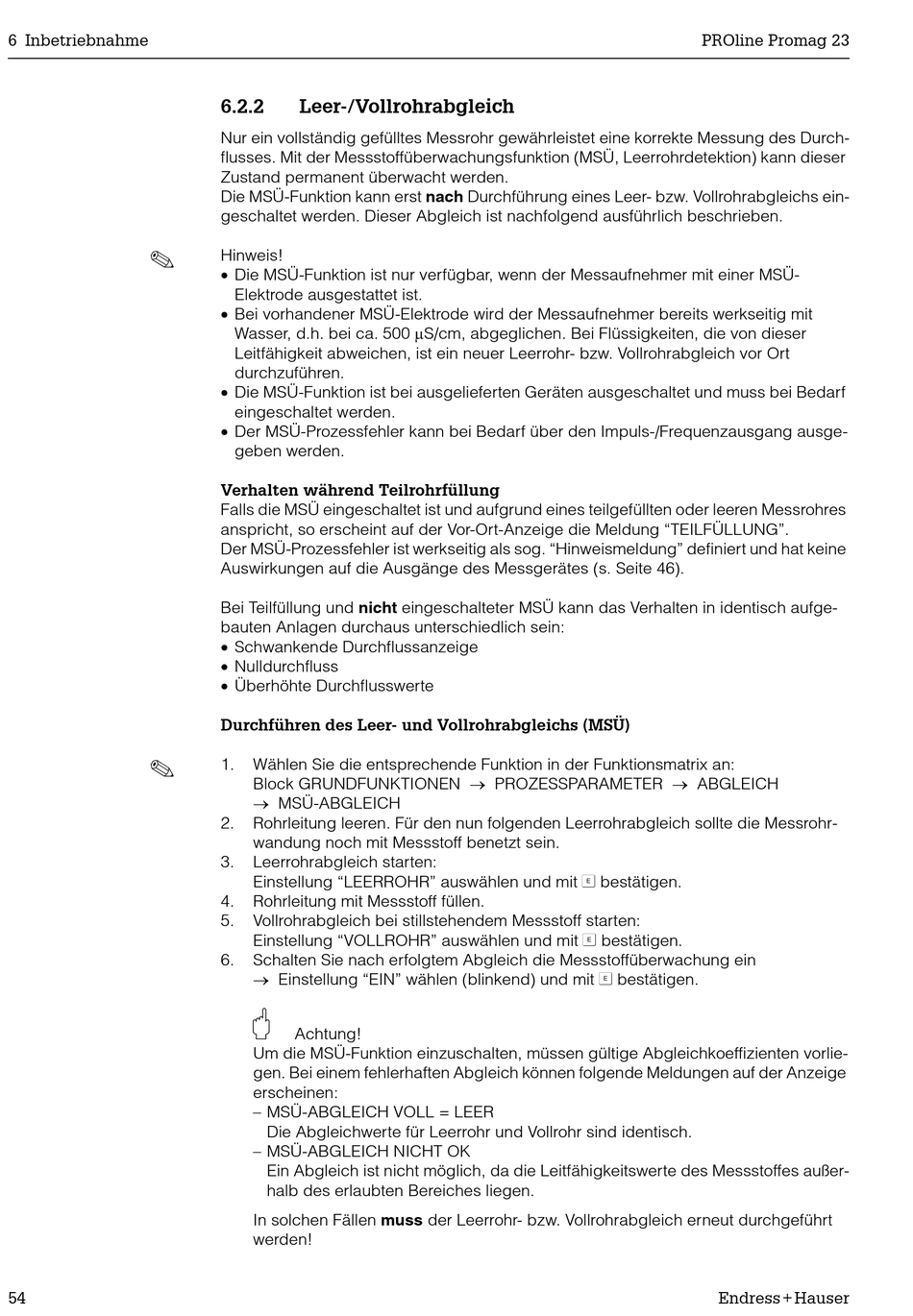

6 Inbetriebnahme
!
!
54
6.2.2
Leer-/Vollrohrabgleich
Nur ein vollständig gefülltes Messrohr gewährleistet eine korrekte Messung des Durch-
flusses. Mit der Messstoffüberwachungsfunktion (MSÜ, Leerrohrdetektion) kann dieser
Zustand permanent überwacht werden.
Die MSÜ-Funktion kann erst nach Durchführung eines Leer- bzw. Vollrohrabgleichs ein-
geschaltet werden. Dieser Abgleich ist nachfolgend ausführlich beschrieben.
Hinweis!
x Die MSÜ-Funktion ist nur verfügbar, wenn der Messaufnehmer mit einer MSÜ-
Elektrode ausgestattet ist.
x Bei vorhandener MSÜ-Elektrode wird der Messaufnehmer bereits werkseitig mit
Wasser, d.h. bei ca. 500 P S/cm, abgeglichen. Bei Flüssigkeiten, die von dieser
Leitfähigkeit abweichen, ist ein neuer Leerrohr- bzw. Vollrohrabgleich vor Ort
durchzuführen.
x Die MSÜ-Funktion ist bei ausgelieferten Geräten ausgeschaltet und muss bei Bedarf
eingeschaltet werden.
x Der MSÜ-Prozessfehler kann bei Bedarf über den Impuls-/Frequenzausgang ausge-
geben werden.
Verhalten während Teilrohrfüllung
Falls die MSÜ eingeschaltet ist und aufgrund eines teilgefüllten oder leeren Messrohres
anspricht, so erscheint auf der Vor-Ort-Anzeige die Meldung "TEILFÜLLUNG".
Der MSÜ-Prozessfehler ist werkseitig als sog. "Hinweismeldung" definiert und hat keine
Auswirkungen auf die Ausgänge des Messgerätes (s. Seite 46).
Bei Teilfüllung und nicht eingeschalteter MSÜ kann das Verhalten in identisch aufge-
bauten Anlagen durchaus unterschiedlich sein:
x Schwankende Durchflussanzeige
x Nulldurchfluss
x Überhöhte Durchflusswerte
Durchführen des Leer- und Vollrohrabgleichs (MSÜ)
1.
Wählen Sie die entsprechende Funktion in der Funktionsmatrix an:
Block GRUNDFUNKTIONEN o PROZESSPARAMETER o ABGLEICH
o MSÜ-ABGLEICH
2.
Rohrleitung leeren. Für den nun folgenden Leerrohrabgleich sollte die Messrohr-
wandung noch mit Messstoff benetzt sein.
3.
Leerrohrabgleich starten:
Einstellung "LEERROHR" auswählen und mit F bestätigen.
4.
Rohrleitung mit Messstoff füllen.
5.
Vollrohrabgleich bei stillstehendem Messstoff starten:
Einstellung "VOLLROHR" auswählen und mit F bestätigen.
6.
Schalten Sie nach erfolgtem Abgleich die Messstoffüberwachung ein
o Einstellung "EIN" wählen (blinkend) und mit F bestätigen.
"
Achtung!
Um die MSÜ-Funktion einzuschalten, müssen gültige Abgleichkoeffizienten vorlie-
gen. Bei einem fehlerhaften Abgleich können folgende Meldungen auf der Anzeige
erscheinen:
– MSÜ-ABGLEICH VOLL = LEER
Die Abgleichwerte für Leerrohr und Vollrohr sind identisch.
– MSÜ-ABGLEICH NICHT OK
Ein Abgleich ist nicht möglich, da die Leitfähigkeitswerte des Messstoffes außer-
halb des erlaubten Bereiches liegen.
In solchen Fällen muss der Leerrohr- bzw. Vollrohrabgleich erneut durchgeführt
werden!
PROline Promag 23
Endress+Hauser
