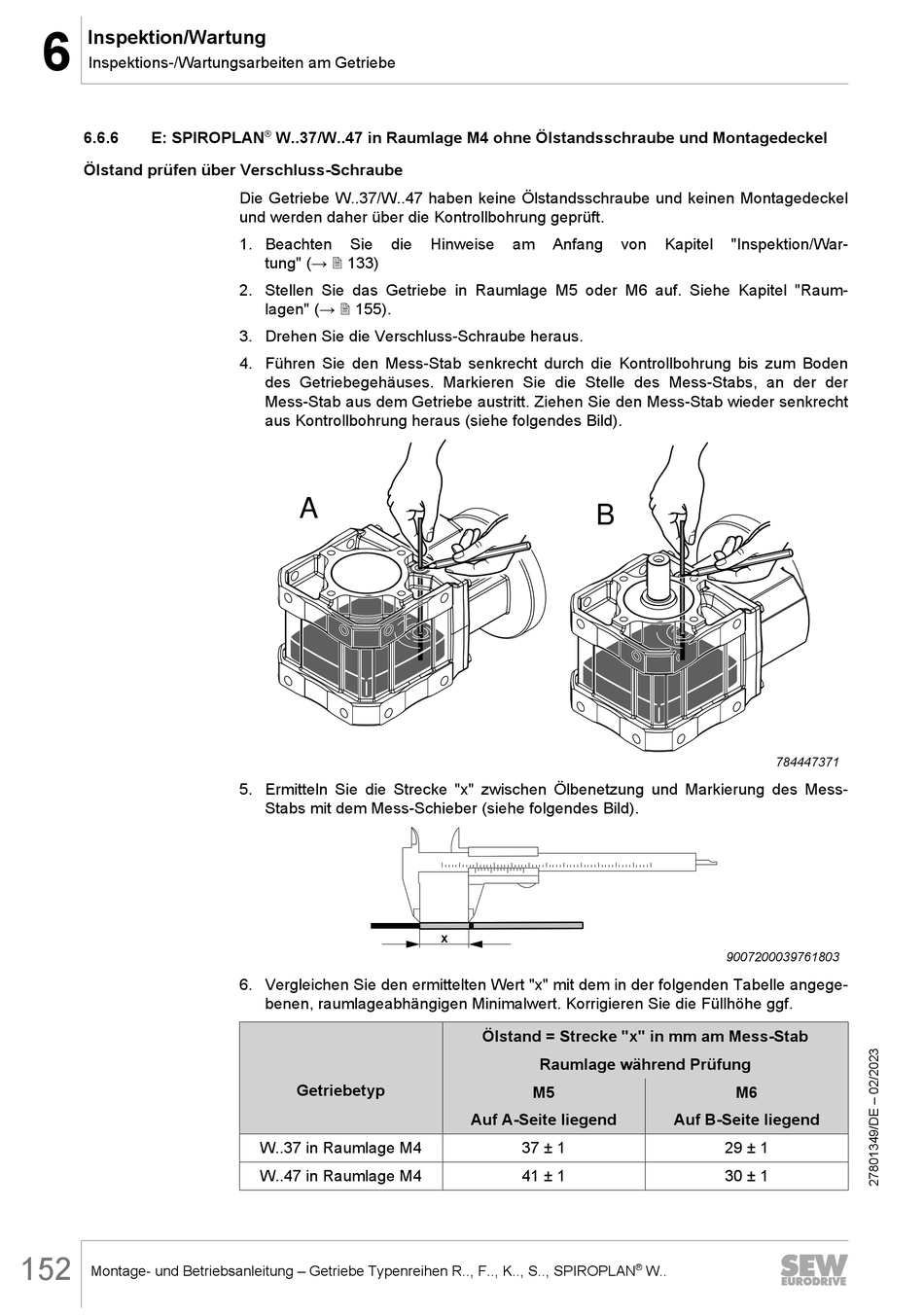

SEW-Eurodrive R-Serie Montage- Und Betriebsanleitung Seite 152

Inspektion/Wartung
6
Inspektions-/Wartungsarbeiten am Getriebe
6.6.6 E: SPIROPLAN
Ölstand prüfen über Verschluss-Schraube
152
Montage- und Betriebsanleitung – Getriebe Typenreihen R.., F.., K.., S.., SPIROPLAN
®
W..37/W..47 in Raumlage M4 ohne Ölstandsschraube und Montagedeckel
Die Getriebe W..37/W..47 haben keine Ölstandsschraube und keinen Montagedeckel
und werden daher über die Kontrollbohrung geprüft.
1. Beachten Sie die
tung" (→ 2 133)
2. Stellen Sie das Getriebe in Raumlage M5 oder M6 auf. Siehe Kapitel "Raum-
lagen" (→ 2 155).
3. Drehen Sie die Verschluss-Schraube heraus.
4. Führen Sie den Mess-Stab senkrecht durch die Kontrollbohrung bis zum Boden
des Getriebegehäuses. Markieren Sie die Stelle des Mess-Stabs, an der der
Mess-Stab aus dem Getriebe austritt. Ziehen Sie den Mess-Stab wieder senkrecht
aus Kontrollbohrung heraus (siehe folgendes Bild).
A
5. Ermitteln Sie die Strecke "x" zwischen Ölbenetzung und Markierung des Mess-
Stabs mit dem Mess-Schieber (siehe folgendes Bild).
6. Vergleichen Sie den ermittelten Wert "x" mit dem in der folgenden Tabelle angege-
benen, raumlageabhängigen Minimalwert. Korrigieren Sie die Füllhöhe ggf.
Getriebetyp
W..37 in Raumlage M4
W..47 in Raumlage M4
Hinweise am Anfang
B
X
Ölstand = Strecke "x" in mm am Mess-Stab
Raumlage während Prüfung
M5
Auf A-Seite liegend
37 ± 1
41 ± 1
von Kapitel "Inspektion/War-
784447371
9007200039761803
M6
Auf B-Seite liegend
29 ± 1
30 ± 1
®
W..
