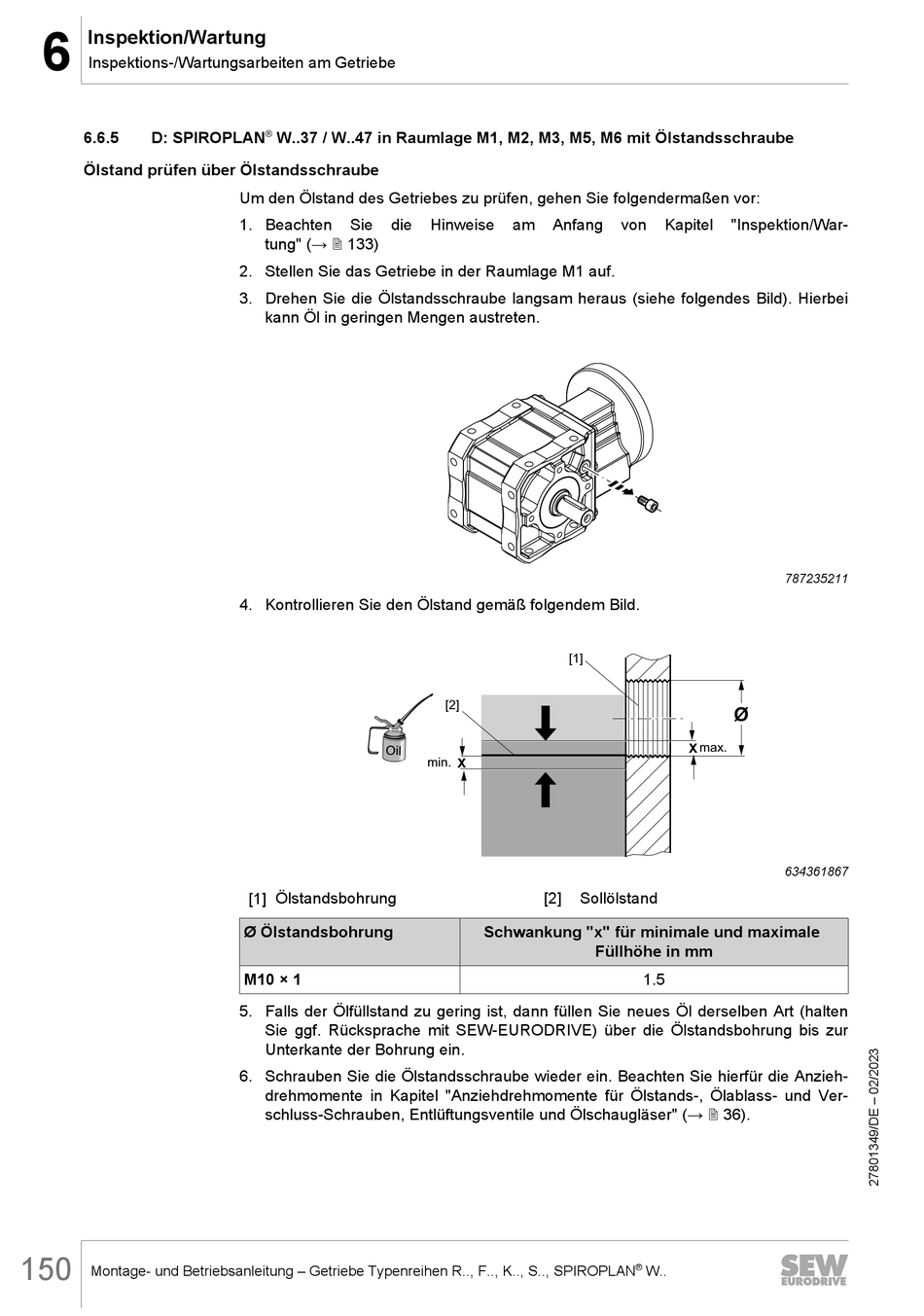

SEW-Eurodrive R-Serie Montage- Und Betriebsanleitung Seite 150

Inspektion/Wartung
6
Inspektions-/Wartungsarbeiten am Getriebe
6.6.5 D: SPIROPLAN
Ölstand prüfen über Ölstandsschraube
150
Montage- und Betriebsanleitung – Getriebe Typenreihen R.., F.., K.., S.., SPIROPLAN
®
W..37 / W..47 in Raumlage M1, M2, M3, M5, M6 mit Ölstandsschraube
Um den Ölstand des Getriebes zu prüfen, gehen Sie folgendermaßen vor:
1. Beachten Sie die
tung" (→ 2 133)
2. Stellen Sie das Getriebe in der Raumlage M1 auf.
3. Drehen Sie die Ölstandsschraube langsam heraus (siehe folgendes Bild). Hierbei
kann Öl in geringen Mengen austreten.
4. Kontrollieren Sie den Ölstand gemäß folgendem Bild.
[1] Ölstandsbohrung
Ø Ölstandsbohrung
M10 × 1
5. Falls der Ölfüllstand zu gering ist, dann füllen Sie neues Öl derselben Art (halten
Sie ggf. Rücksprache mit SEW‑EURODRIVE) über die Ölstandsbohrung bis zur
Unterkante der Bohrung ein.
6. Schrauben Sie die Ölstandsschraube wieder ein. Beachten Sie hierfür die Anzieh-
drehmomente in Kapitel "Anziehdrehmomente für Ölstands-, Ölablass- und Ver-
schluss-Schrauben, Entlüftungsventile und Ölschaugläser" (→ 2 36).
Hinweise am Anfang
[1]
[2]
min.
X
[2] Sollölstand
Schwankung "x" für minimale und maximale
Füllhöhe in mm
von Kapitel "Inspektion/War-
787235211
Ø
max.
X
634361867
1.5
®
W..
