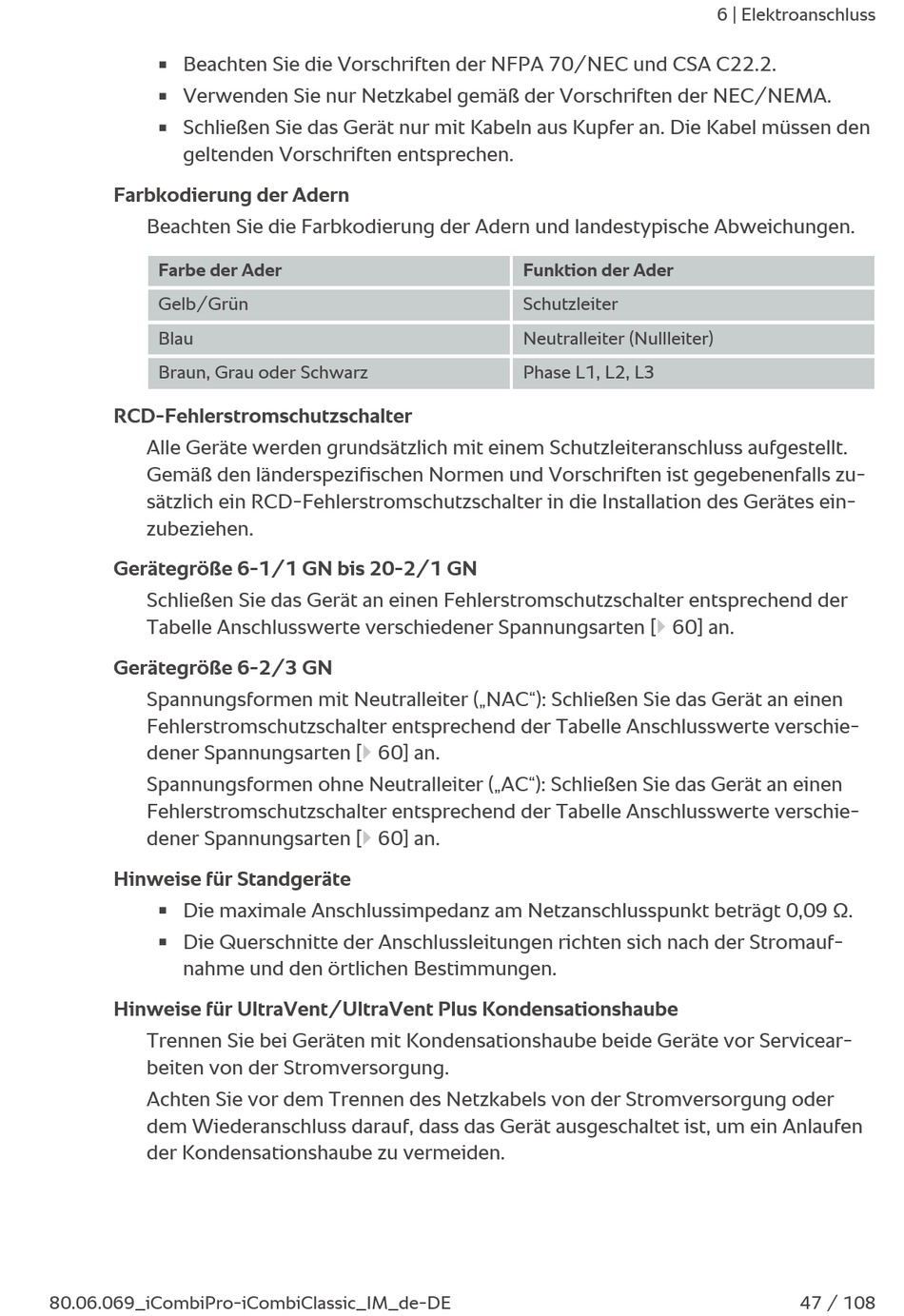

Rational iCombi Pro Original Installationsanleitung Seite 47

Beachten Sie die Vorschriften der NFPA 70/NEC und CSA C22.2.
n
Verwenden Sie nur Netzkabel gemäß der Vorschriften der NEC/NEMA.
n
Schließen Sie das Gerät nur mit Kabeln aus Kupfer an. Die Kabel müssen den
n
geltenden Vorschriften entsprechen.
Farbkodierung der Adern
Beachten Sie die Farbkodierung der Adern und landestypische Abweichungen.
Farbe der Ader
Gelb/Grün
Blau
Braun, Grau oder Schwarz
RCD-Fehlerstromschutzschalter
Alle Geräte werden grundsätzlich mit einem Schutzleiteranschluss aufgestellt.
Gemäß den länderspezifischen Normen und Vorschriften ist gegebenenfalls zu-
sätzlich ein RCD-Fehlerstromschutzschalter in die Installation des Gerätes ein-
zubeziehen.
Gerätegröße 6-1/1 GN bis 20-2/1 GN
Schließen Sie das Gerät an einen Fehlerstromschutzschalter entsprechend der
Tabelle Anschlusswerte verschiedener Spannungsarten [} 60] an.
Gerätegröße 6-2/3 GN
Spannungsformen mit Neutralleiter („NAC"): Schließen Sie das Gerät an einen
Fehlerstromschutzschalter entsprechend der Tabelle Anschlusswerte verschie-
dener Spannungsarten [} 60] an.
Spannungsformen ohne Neutralleiter („AC"): Schließen Sie das Gerät an einen
Fehlerstromschutzschalter entsprechend der Tabelle Anschlusswerte verschie-
dener Spannungsarten [} 60] an.
Hinweise für Standgeräte
Die maximale Anschlussimpedanz am Netzanschlusspunkt beträgt 0,09 Ω.
n
Die Querschnitte der Anschlussleitungen richten sich nach der Stromauf-
n
nahme und den örtlichen Bestimmungen.
Hinweise für UltraVent/UltraVent Plus Kondensationshaube
Trennen Sie bei Geräten mit Kondensationshaube beide Geräte vor Servicear-
beiten von der Stromversorgung.
Achten Sie vor dem Trennen des Netzkabels von der Stromversorgung oder
dem Wiederanschluss darauf, dass das Gerät ausgeschaltet ist, um ein Anlaufen
der Kondensationshaube zu vermeiden.
80.06.069_iCombiPro-iCombiClassic_IM_de-DE
Funktion der Ader
Schutzleiter
Neutralleiter (Nullleiter)
Phase L1, L2, L3
