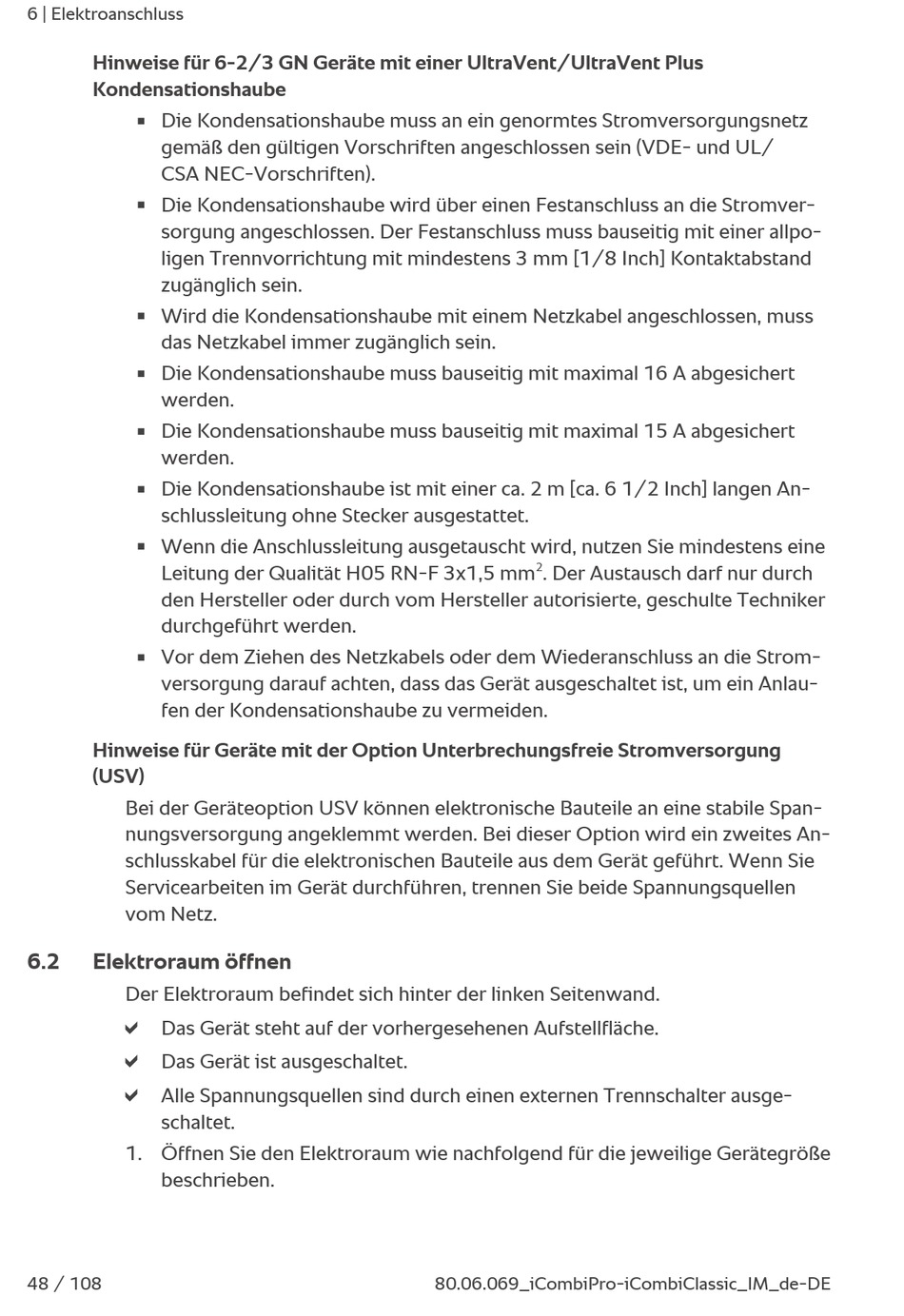

6 | Elektroanschluss
Hinweise für 6-2/3 GN Geräte mit einer UltraVent/UltraVent Plus
Kondensationshaube
Die Kondensationshaube muss an ein genormtes Stromversorgungsnetz
n
gemäß den gültigen Vorschriften angeschlossen sein (VDE- und UL/
CSA NEC-Vorschriften).
Die Kondensationshaube wird über einen Festanschluss an die Stromver-
n
sorgung angeschlossen. Der Festanschluss muss bauseitig mit einer allpo-
ligen Trennvorrichtung mit mindestens 3 mm [1/8 Inch] Kontaktabstand
zugänglich sein.
Wird die Kondensationshaube mit einem Netzkabel angeschlossen, muss
n
das Netzkabel immer zugänglich sein.
Die Kondensationshaube muss bauseitig mit maximal 16 A abgesichert
n
werden.
Die Kondensationshaube muss bauseitig mit maximal 15 A abgesichert
n
werden.
Die Kondensationshaube ist mit einer ca. 2 m [ca. 6 1/2 Inch] langen An-
n
schlussleitung ohne Stecker ausgestattet.
Wenn die Anschlussleitung ausgetauscht wird, nutzen Sie mindestens eine
n
Leitung der Qualität H05 RN-F 3x1,5 mm
den Hersteller oder durch vom Hersteller autorisierte, geschulte Techniker
durchgeführt werden.
Vor dem Ziehen des Netzkabels oder dem Wiederanschluss an die Strom-
n
versorgung darauf achten, dass das Gerät ausgeschaltet ist, um ein Anlau-
fen der Kondensationshaube zu vermeiden.
Hinweise für Geräte mit der Option Unterbrechungsfreie Stromversorgung
(USV)
Bei der Geräteoption USV können elektronische Bauteile an eine stabile Span-
nungsversorgung angeklemmt werden. Bei dieser Option wird ein zweites An-
schlusskabel für die elektronischen Bauteile aus dem Gerät geführt. Wenn Sie
Servicearbeiten im Gerät durchführen, trennen Sie beide Spannungsquellen
vom Netz.
6.2 Elektroraum öffnen
Der Elektroraum befindet sich hinter der linken Seitenwand.
a
Das Gerät steht auf der vorhergesehenen Aufstellfläche.
a
Das Gerät ist ausgeschaltet.
a
Alle Spannungsquellen sind durch einen externen Trennschalter ausge-
schaltet.
1. Öffnen Sie den Elektroraum wie nachfolgend für die jeweilige Gerätegröße
beschrieben.
48 / 108
2
. Der Austausch darf nur durch
80.06.069_iCombiPro-iCombiClassic_IM_de-DE
