2.2.5 Installieren eines Kommunikationsschnittstellenmoduls
Sie können ein CIM-Kommunikationsschnittstellenmodul in das
Steuergerät einbauen, um die Kommunikation mit externen
Systemen zu ermöglichen. Das Modul ist optional und nicht im
Lieferumfang des Produkts enthalten. Siehe in Bezug auf
elektrische Anschlüsse die Montage- und Betriebsanleitung des
Moduls.
Verwenden Sie beim Umgang mit elektronischen
Bauteilen einen antistatischen Servicesatz. Dadurch wird
verhindert, dass die Bauteile durch statische Entladung
beschädigt werden.
1. Lösen Sie die Schrauben und nehmen Sie die Frontabdeckung
ab.
Achten Sie darauf, nicht das Kabel zwischen Front- und
Rückplatte zu beschädigen.

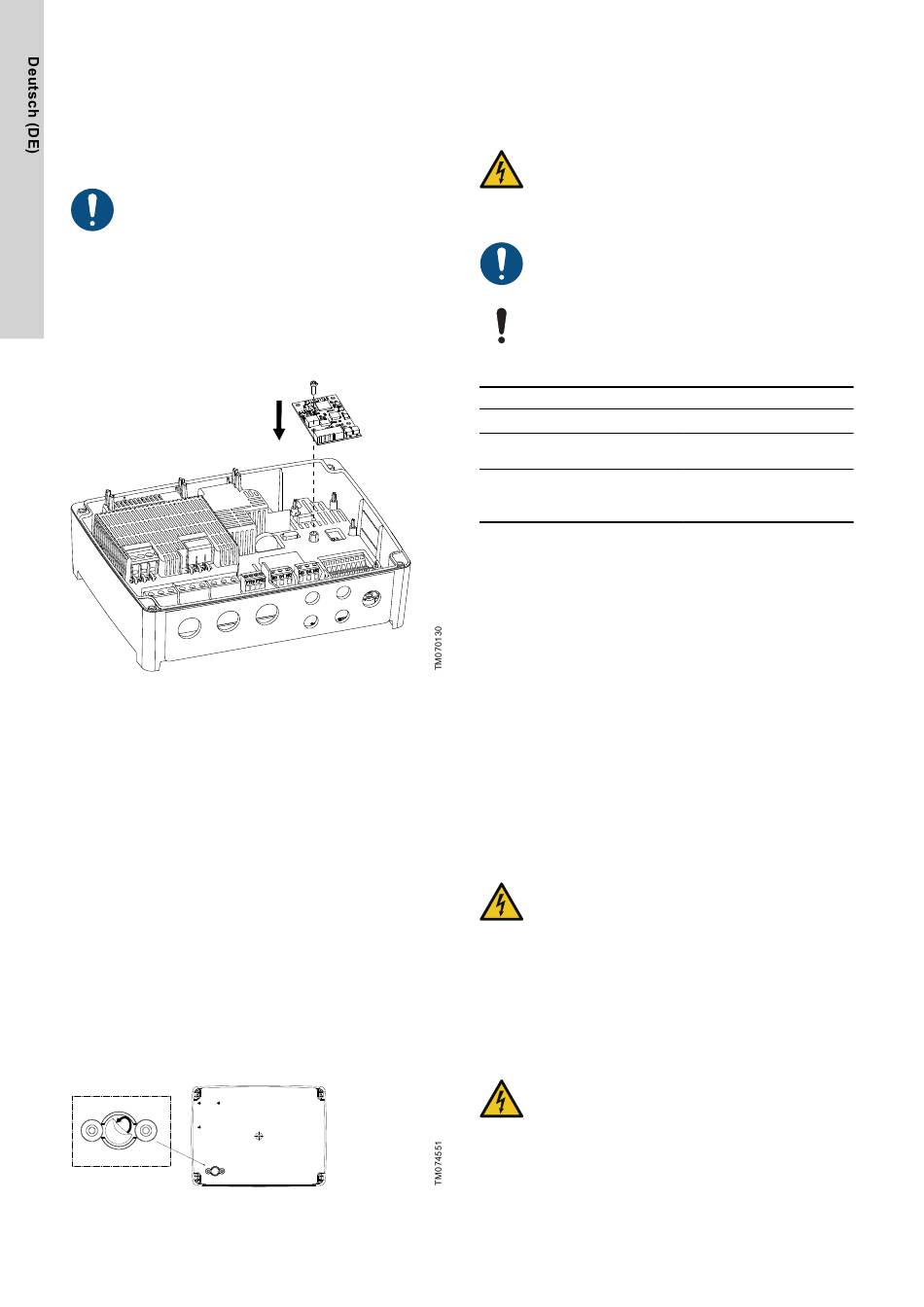

2. Drücken Sie das Modul auf die drei Führungsstifte und in die
Buchse. Drücken Sie das Modul mit den Fingern in die
vorgesehene Position.
3. Bringen Sie die Schraube an, um das Modul zu sichern.
4. Befestigen Sie die mit dem Modul gelieferten Schilder auf der
Rückseite der Frontplatte.
5. Führen Sie die elektrischen Anschlüsse für das Modul aus.
Befolgen Sie dazu die dem Modul beiliegende Anleitung.
6. Verlegen Sie die Kabel für das Modul durch eine der
Kabelverschraubungen.
Bei Modulen mit LAN- oder Antennenkabel müssen Sie eine
zusätzliche M20-Kabelverschraubung bestellen.
7. Montieren Sie die Abdeckung und ziehen Sie die Schrauben
über Kreuz fest.
Weitere Informationen
2.2.2 Abnehmen der Frontplatte
4.7 Unterstützte Kommunikationsschnittstellenmodule und -
protokolle
8.20 Code 159 (Kommunikationsfehler des CIMxxx)
2.2.6 Entfernen der Membran
Bei Anwendungen, die eine Entleerung erfordern, muss die
Membran entfernt werden.
1. Ziehen Sie die Membran von der Rückseite der Steuerung ab.
70

2.3 Elektrischer Anschluss

2.3.1 Anforderungen an die Kabel
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Die Kabel für die Pumpenphasen müssen für 90 °C
ausgelegt sein.
‐
Die Kabel vom Temperatursensor (sofern vorhanden)
müssen für 480 V und 70 °C ausgelegt sein.
Nur USA: Verwenden Sie nur flexible Metallrohre (FMC).
Änderungen oder Modifikationen, die nicht ausdrücklich
von Grundfos genehmigt wurden, können zum Erlöschen
der Betriebserlaubnis für das Gerät führen.
Kabelquerschnitte
Kabeltyp Mit Aderendhülse verseilt
2
Kabelquerschnitt
[mm ]
Schütz für die Pum-
1.5 - 2.5
pe
Klemmenleiste für
die Stromversor- 2.5 - 10
gung
2.3.2 Schutz von Steuerung und Versorgungskabeln
Die Steuerung und die Stromkabel müssen vor Kurzschluss und
Überlast geschützt werden. Zum Schutz können Sie beispielsweise
die folgenden Komponenten verwenden:
• Schmelzsicherung vom Typ gL und gG
• Sicherung vom Typ gD
• Leistungsschalter vom Typ C
Den Bemessungsstrom des Produkts finden Sie auf dem
Typenschild.
Weitere Informationen
9.2 Mechanische Daten
2.3.3 Anschließen der Pumpen- und der Stromversorgung
Die Pumpen sind möglicherweise mit thermisch geschalteten PTC/
Klixon-Sensoren ausgerüstet, die vor Überhitzung schützen.
Manche verfügen zudem über Feuchtigkeitssensoren, die melden,
wenn Wasser in die Pumpe eindringt.
GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Bei einem Isolationsfehler kann der Fehlerstrom in
Form von pulsierendem Gleichstrom auftreten.
Beachten Sie beim Installieren des Produkts die
nationalen Vorschriften zu den Anforderungen an die
Fehlerstrom-Schutzeinrichtungen (RCD) und zu deren
Auswahl.
WARNUNG
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung ab, bevor Sie
elektrische Anschlussarbeiten durchführen.Stellen Sie
sicher, dass die Stromversorgung nicht versehentlich
wieder eingeschaltet werden kann.
‐
Kennzeichnen Sie den Einbauort des Hauptschalters,
indem Sie ein Schild o. Ä. an der Steuerung
anbringen.
‐
Vergewissern Sie sich, dass die Spannung zwischen
Phase und Neutralleiter 250 V AC nicht übersteigt.
‐
Die elektrischen Anschlüsse müssen gemäß den
Schaltplänen ausgeführt werden.
Starr
2
[AWG] [AWG]
[mm ]
16 - 14 1.5 - 4 16 - 12
14 - 8 2.5 - 16 14 - 6
