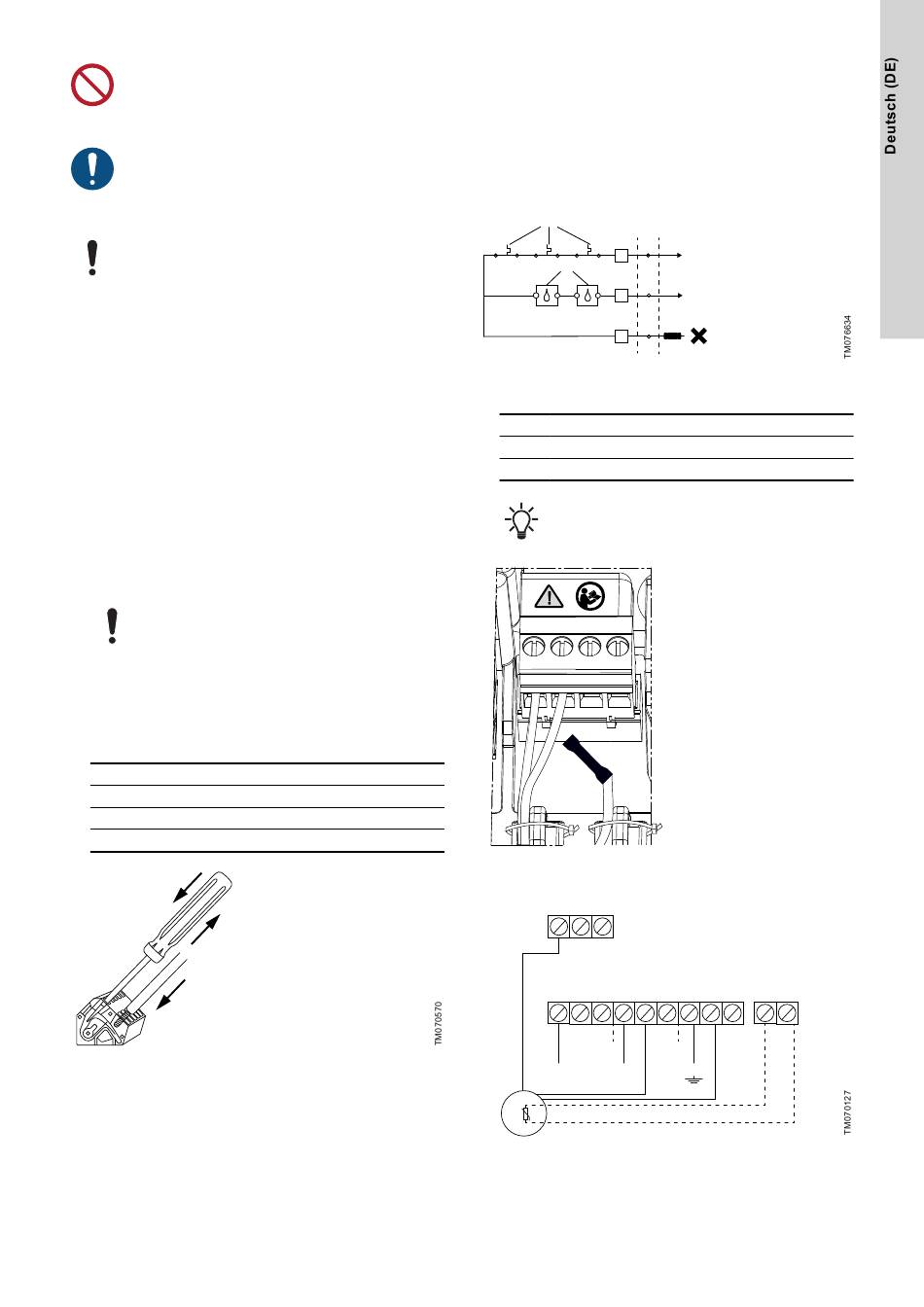

Fügen Sie keine zusätzlichen Komponenten hinzu, die
nicht im Schaltplan aufgeführt sind. Verwenden Sie
unbenutzte Stiftlöcher nicht für andere Anschlüsse.
Nach Abschluss der Installation müssen alle
Kabelverschraubungen und Stecker montiert werden.
Wenn die Dichtungen an den Kabelverschraubungen nicht
vormontiert sind, montieren Sie sie an den
Kabelverschraubungen, bevor Sie die Steuerung an der
Wand befestigen.
Für den PTC-Anschluss darf das dritte Kabel
(gemeinsames Kabel) in der Steuerung nicht
angeschlossen werden. Dies ist mit einer Kabelendkappe
zu isolieren.
Der gesamte Fehlerstrom aller in der Anlage installierten
elektrischen Geräte muss berücksichtigt werden.
1. Vergewissern Sie sich, dass die Versorgungsspannung und die
Frequenz den auf dem Typenschild angegebenen Werten
entsprechen.
2. Halten Sie die Strom- und Pumpenkabel so kurz wie möglich.
3. Prüfen Sie alle Spannungen mit einem Multimeter und
vergewissern Sie sich, dass die Spannung zwischen
Neutralleiter und jeder Phase 250 V AC nicht übersteigt, bevor
Sie die Stromversorgung einschalten.
4. Schließen Sie die Strom- und Pumpenkabel gemäß dem
entsprechenden Schaltplan an (einschließlich der Kabel vom
Motortemperatur- und Feuchtesensor, sofern vorhanden).
Ziehen Sie die Klemmenschrauben mit dem richtigen
Anzugsmoment fest. Siehe das nachfolgende Diagramm.
• Alle Kabel im Geräteschrank müssen mit
Kabelbindern fixiert werden.
• Die Kabel dürfen die Sicherheitsbarrieren zwischen
den Anschlüssen nicht kreuzen.
• Um die korrekte IP-Schutzart zu gewährleisten,
müssen alle Kabelverschraubungen montiert und
mit einem Verschlussstopfen versehen werden,
selbst wenn sie keine Funktion übernehmen.
Denken Sie daran, die Brücke von der PTC-Klemme zu
entfernen, wenn Sie Kabel vom Temperatursensor daran
anschließen.
Klemmenleiste
Pumpenschütz
Versorgungsspannung
Kabelverschraubungen
Anschließen eines Kabels mit Federklammern an eine Klemme
5. Befestigen Sie das/die Pumpenphasenkabel mit Kabelbindern
an der Schutzabdeckung.
6. Falls die Pumpe nur einen PTC-Sensor besitzt, müssen die
beiden Kabel vom PTC-Sensor direkt an die PTC-Klemmen
angeschlossen werden.
Anzugsmoment [Nm]
1,2 - 1,5
1,2 - 1,5
2,5
7. Sind PTC- und Feuchtigkeitssensoren vorhanden, finden Sie
drei Kabel vor: ein PTC-Kabel, ein Kabel vom
Feuchtigkeitssensor und ein gemeinsames Kabel. Schließen Sie
nur das PTC-Kabel und das Kabel des Feuchtigkeitssensors an.
Das gemeinsame Kabel muss isoliert werden.In Grundfos GO
Remote muss ausgewählt werden, dass sowohl das PTC-Kabel
als auch das Kabel des Feuchtigkeitssensors angeschlossen
sind. Außerdem muss eine Abkühlzeit für den
Übertemperaturschutz ausgewählt werden.
1
2
PTC-Anschluss
Pos.
Beschreibung
1
PTC/Klixon-Sensoren
2
Feuchtigkeitssensoren
Die Steuerung unterstützt nur Standardpumpen und
keine Pumpen mit Sensorausführung.
PTC1
PTC2
Empfohlene PTC-Verdrahtung
Beispiel:
T1
T2 T3
L1
L2 L3
N
N
L
N
M
Einphasenanschlüsse für eine Pumpe
PTC1/PTC2
PTC1/PTC2
N
PE PE
PE
A
B
PTC1
PE
71
