Stellen Sie eine Verbindung zu Grundfos GO Remote her, um zu
sehen, welche Optionen für die Ein- und Ausgangsklemmen zur
Verfügung stehen.
Pos.
Beschreibung
1
Digitaleingang/-ausgang 1, konfigurierbar
2
GND
3
Digitaleingang/-ausgang 2, konfigurierbar
4
GND
5
Digitaleingang 1
6
GND
7
Digitaleingang 2
8
GND
9
Konfigurierbarer Eingang/Ausgang 1
10
GND
11
Konfigurierbarer Eingang/Ausgang 2
12
GND
13
Versorgungsspannung, 24 V, max. 200 mA
14
GND
15
Versorgungsspannung, 24 V, max. 200 mA
16
GND
Weitere Informationen
3.6 Konfigurieren der E/A-Klemmen mit Grudfos GO Remote

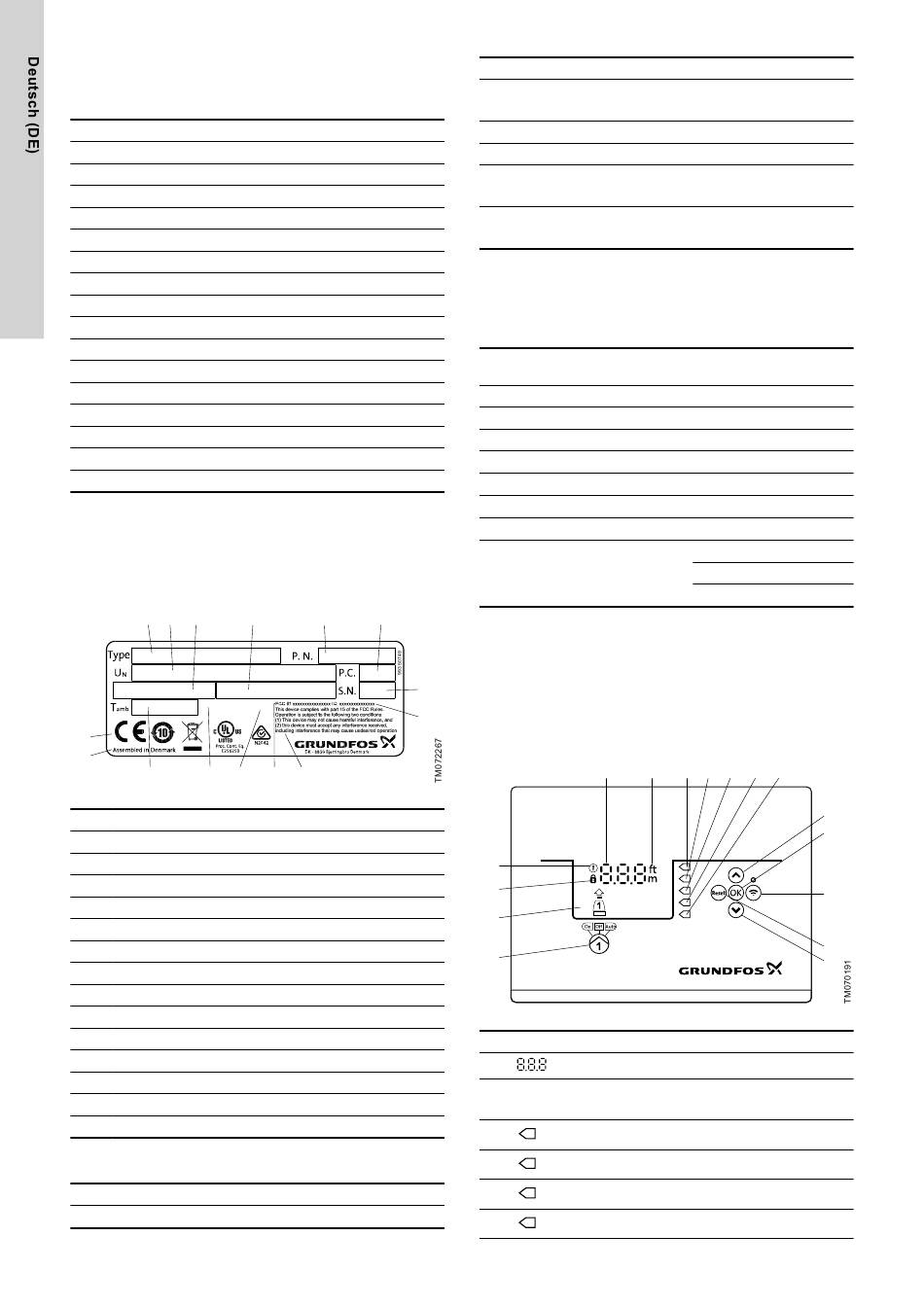

4.6 Identifikation

4.6.1 Typenschild
1
2
3
°C
15
14
13
12
11
Pos. Beschreibung
1
Produktname
2
Versorgungsspannung
3
Maximaler Strom, UL
4
Maximaler Strom, IEC
5
Versionsnummer und Werkstoffnummer
6
Produktionscode (Jahr und Woche)
7
Seriennummer
8
IC, nur für UL-Varianten
9
FCC-Text, nur für UL-Varianten
10
FCC-ID, nur für UL-Varianten
11
Werkscode
12
Minimale bis maximale Umgebungstemperatur
13
Produktionsstandort
14
Zulassungen und Kennzeichnungen
4.6.2 Typenschlüssel der LC 231
Beispiel
LC 231
Pos.
1
76
4
5
6
7
P1
8
10
9
2x
1-9
DOL
PI
2
3
4
5
Pos.
Beschreibung
Typ:
1
LC 231: Ausführung für die Wandmontage
2
Anzahl der unterstützten Pumpen
3
Strombereich der Pumpe [A]
Einschaltart:
4
DOL: Direktanlauf
Schaltschrankausführung:
5
PI: Kunststoffgehäuse
4.7 Unterstützte Kommunikationsschnittstellenmodule
und -protokolle
Die folgenden Kommunikationsschnittstellenmodule von Grundfos
können mit dem Produkt kombiniert werden.
Kommunikationsschnittstellenmo-
dul
CIM 050
CIM 150
CIM 200
CIM 260
1)
CIM 270
1)
CIM 280
CIM 300
CIM 500
1)
Nicht unterstützt.
Weitere Informationen
2.2.5 Installieren eines Kommunikationsschnittstellenmoduls

5. Steuerungsfunktionen

5.1 Bedienfeld

1
2
15
14
13
12
Pos. Symbol
Beschreibung
1
Anzeige
ft
2
Maßeinheiten
m
3
Hochwasserniveau
4
Nicht verwendet
5
Startniveau
6
Stoppniveau
Kommunikationsprotokoll
GENIbus
PROFIBUS DP
Modbus RTU
3G/4G
GRM
Grundfos Utility Connect
BACnet
Modbus TCP
PROFINET IO
GRM IP
3
4
5
6
7
8
9
10
11
8
