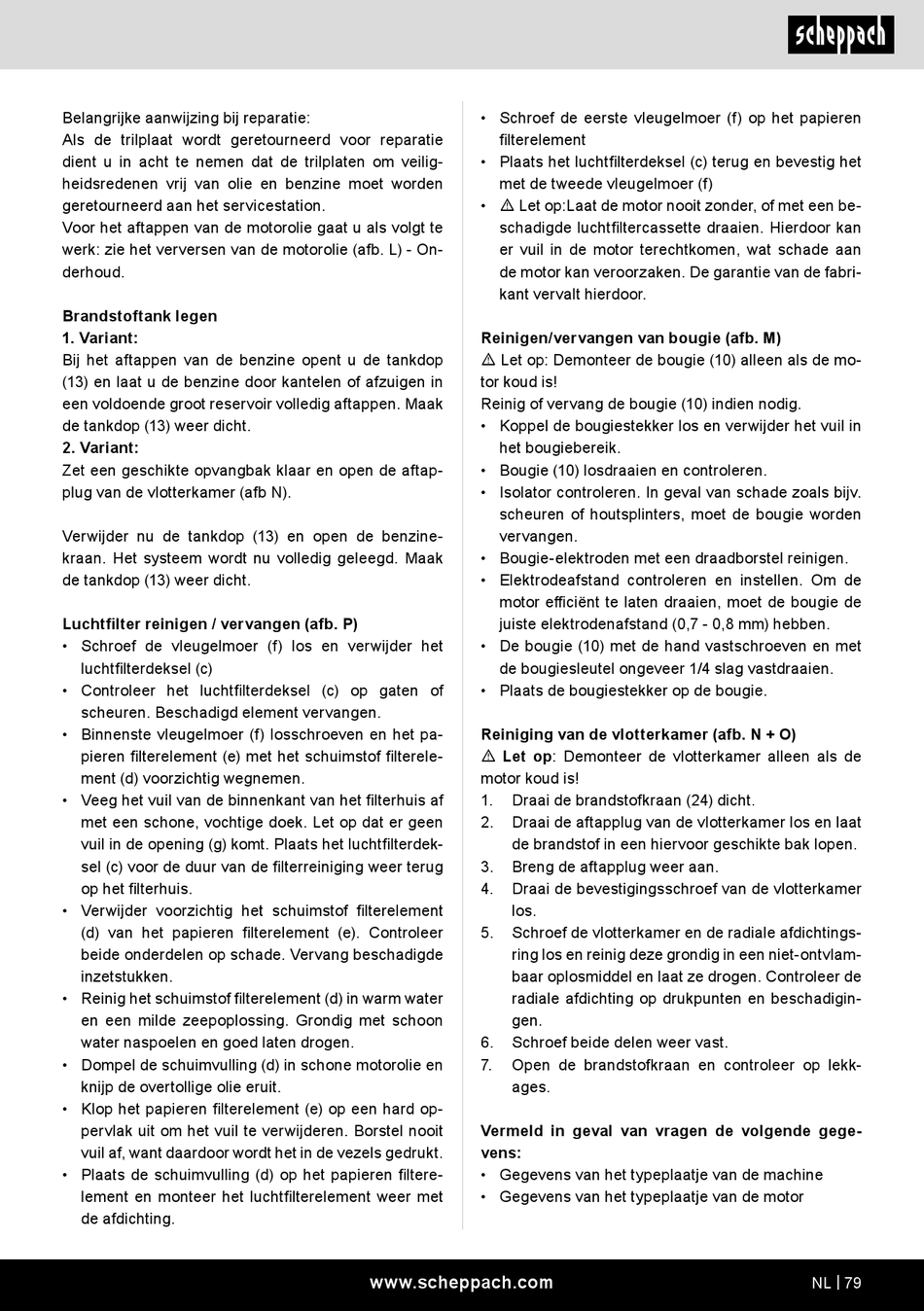

Belangrijke aanwijzing bij reparatie:
Als de trilplaat wordt geretourneerd voor reparatie
dient u in acht te nemen dat de trilplaten om veilig-
heidsredenen vrij van olie en benzine moet worden
geretourneerd aan het servicestation.
Voor het aftappen van de motorolie gaat u als volgt te
werk: zie het verversen van de motorolie (afb. L) - On-
derhoud.
Brandstoftank legen
1. Variant:
Bij het aftappen van de benzine opent u de tankdop
(13) en laat u de benzine door kantelen of afzuigen in
een voldoende groot reservoir volledig aftappen. Maak
de tankdop (13) weer dicht.
2. Variant:
Zet een geschikte opvangbak klaar en open de aftap-
plug van de vlotterkamer (afb N).
Verwijder nu de tankdop (13) en open de benzine-
kraan. Het systeem wordt nu volledig geleegd. Maak
de tankdop (13) weer dicht.
Luchtfilter reinigen / vervangen (afb. P)
• Schroef de vleugelmoer (f) los en verwijder het
luchtfilterdeksel (c)
• Controleer het luchtfilterdeksel (c) op gaten of
scheuren. Beschadigd element vervangen.
• Binnenste vleugelmoer (f) losschroeven en het pa-
pieren filterelement (e) met het schuimstof filterele-
ment (d) voorzichtig wegnemen.
• Veeg het vuil van de binnenkant van het filterhuis af
met een schone, vochtige doek. Let op dat er geen
vuil in de opening (g) komt. Plaats het luchtfilterdek-
sel (c) voor de duur van de filterreiniging weer terug
op het filterhuis.
• Verwijder voorzichtig het schuimstof filterelement
(d) van het papieren filterelement (e). Controleer
beide onderdelen op schade. Vervang beschadigde
inzetstukken.
• Reinig het schuimstof filterelement (d) in warm water
en een milde zeepoplossing. Grondig met schoon
water naspoelen en goed laten drogen.
• Dompel de schuimvulling (d) in schone motorolie en
knijp de overtollige olie eruit.
• Klop het papieren filterelement (e) op een hard op-
pervlak uit om het vuil te verwijderen. Borstel nooit
vuil af, want daardoor wordt het in de vezels gedrukt.
• Plaats de schuimvulling (d) op het papieren filtere-
lement en monteer het luchtfilterelement weer met
de afdichting.
• Schroef de eerste vleugelmoer (f) op het papieren
filterelement
• Plaats het luchtfilterdeksel (c) terug en bevestig het
met de tweede vleugelmoer (f)
• m Let op:Laat de motor nooit zonder, of met een be-
schadigde luchtfiltercassette draaien. Hierdoor kan
er vuil in de motor terechtkomen, wat schade aan
de motor kan veroorzaken. De garantie van de fabri-
kant vervalt hierdoor.
Reinigen/vervangen van bougie (afb. M)
m Let op: Demonteer de bougie (10) alleen als de mo-
tor koud is!
Reinig of vervang de bougie (10) indien nodig.
• Koppel de bougiestekker los en verwijder het vuil in
het bougiebereik.
• Bougie (10) losdraaien en controleren.
• Isolator controleren. In geval van schade zoals bijv.
scheuren of houtsplinters, moet de bougie worden
vervangen.
• Bougie-elektroden met een draadborstel reinigen.
• Elektrodeafstand controleren en instellen. Om de
motor efficiënt te laten draaien, moet de bougie de
juiste elektrodenafstand (0,7 - 0,8 mm) hebben.
• De bougie (10) met de hand vastschroeven en met
de bougiesleutel ongeveer 1/4 slag vastdraaien.
• Plaats de bougiestekker op de bougie.
Reiniging van de vlotterkamer (afb. N + O)
m Let op: Demonteer de vlotterkamer alleen als de
motor koud is!
1. Draai de brandstofkraan (24) dicht.
2. Draai de aftapplug van de vlotterkamer los en laat
de brandstof in een hiervoor geschikte bak lopen.
3. Breng de aftapplug weer aan.
4. Draai de bevestigingsschroef van de vlotterkamer
los.
5. Schroef de vlotterkamer en de radiale afdichtings-
ring los en reinig deze grondig in een niet-ontvlam-
baar oplosmiddel en laat ze drogen. Controleer de
radiale afdichting op drukpunten en beschadigin-
gen.
6. Schroef beide delen weer vast.
7. Open de brandstofkraan en controleer op lekk-
ages.
Vermeld in geval van vragen de volgende gege-
vens:
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor
