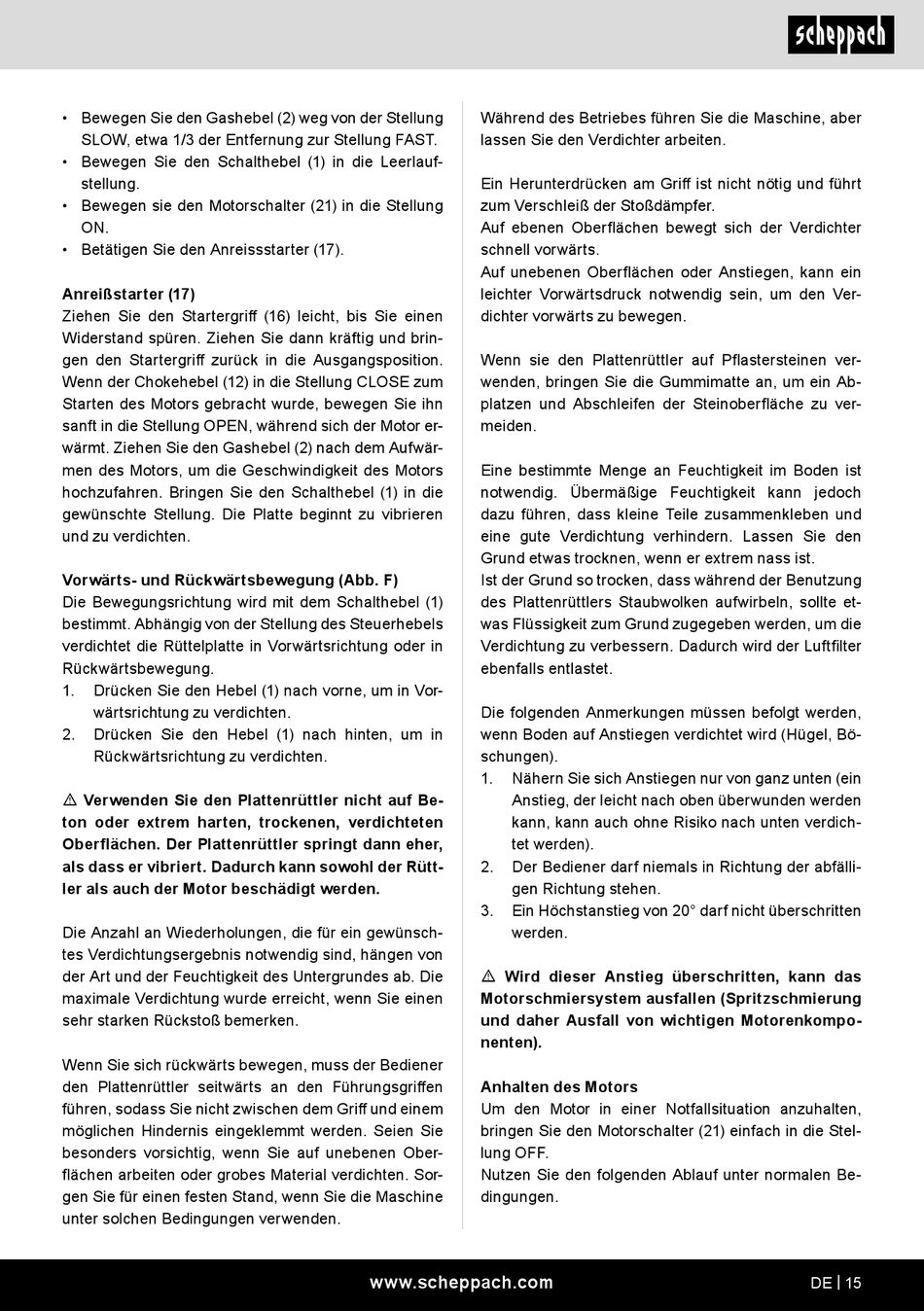

Scheppach HP3000S Original Bedienungsanleitung Seite 15

• Bewegen Sie den Gashebel (2) weg von der Stellung
SLOW, etwa 1/3 der Entfernung zur Stellung FAST.
• Bewegen Sie den Schalthebel (1) in die Leerlauf-
stellung.
• Bewegen sie den Motorschalter (21) in die Stellung
ON.
• Betätigen Sie den Anreissstarter (17).
Anreißstarter (17)
Ziehen Sie den Startergriff (16) leicht, bis Sie einen
Widerstand spüren. Ziehen Sie dann kräftig und brin-
gen den Startergriff zurück in die Ausgangsposition.
Wenn der Chokehebel (12) in die Stellung CLOSE zum
Starten des Motors gebracht wurde, bewegen Sie ihn
sanft in die Stellung OPEN, während sich der Motor er-
wärmt. Ziehen Sie den Gashebel (2) nach dem Aufwär-
men des Motors, um die Geschwindigkeit des Motors
hochzufahren. Bringen Sie den Schalthebel (1) in die
gewünschte Stellung. Die Platte beginnt zu vibrieren
und zu verdichten.
Vorwärts- und Rückwärtsbewegung (Abb. F)
Die Bewegungsrichtung wird mit dem Schalthebel (1)
bestimmt. Abhängig von der Stellung des Steuerhebels
verdichtet die Rüttelplatte in Vorwärtsrichtung oder in
Rückwärtsbewegung.
1. Drücken Sie den Hebel (1) nach vorne, um in Vor-
wärtsrichtung zu verdichten.
2. Drücken Sie den Hebel (1) nach hinten, um in
Rückwärtsrichtung zu verdichten.
m Verwenden Sie den Plattenrüttler nicht auf Be-
ton oder extrem harten, trockenen, verdichteten
Oberflächen. Der Plattenrüttler springt dann eher,
als dass er vibriert. Dadurch kann sowohl der Rütt-
ler als auch der Motor beschädigt werden.
Die Anzahl an Wiederholungen, die für ein gewünsch-
tes Verdichtungsergebnis notwendig sind, hängen von
der Art und der Feuchtigkeit des Untergrundes ab. Die
maximale Verdichtung wurde erreicht, wenn Sie einen
sehr starken Rückstoß bemerken.
Wenn Sie sich rückwärts bewegen, muss der Bediener
den Plattenrüttler seitwärts an den Führungsgriffen
führen, sodass Sie nicht zwischen dem Griff und einem
möglichen Hindernis eingeklemmt werden. Seien Sie
besonders vorsichtig, wenn Sie auf unebenen Ober-
flächen arbeiten oder grobes Material verdichten. Sor-
gen Sie für einen festen Stand, wenn Sie die Maschine
unter solchen Bedingungen verwenden.
Während des Betriebes führen Sie die Maschine, aber
lassen Sie den Verdichter arbeiten.
Ein Herunterdrücken am Griff ist nicht nötig und führt
zum Verschleiß der Stoßdämpfer.
Auf ebenen Oberflächen bewegt sich der Verdichter
schnell vorwärts.
Auf unebenen Oberflächen oder Anstiegen, kann ein
leichter Vorwärtsdruck notwendig sein, um den Ver-
dichter vorwärts zu bewegen.
Wenn sie den Plattenrüttler auf Pflastersteinen ver-
wenden, bringen Sie die Gummimatte an, um ein Ab-
platzen und Abschleifen der Steinoberfläche zu ver-
meiden.
Eine bestimmte Menge an Feuchtigkeit im Boden ist
notwendig. Übermäßige Feuchtigkeit kann jedoch
dazu führen, dass kleine Teile zusammenkleben und
eine gute Verdichtung verhindern. Lassen Sie den
Grund etwas trocknen, wenn er extrem nass ist.
Ist der Grund so trocken, dass während der Benutzung
des Plattenrüttlers Staubwolken aufwirbeln, sollte et-
was Flüssigkeit zum Grund zugegeben werden, um die
Verdichtung zu verbessern. Dadurch wird der Luftfilter
ebenfalls entlastet.
Die folgenden Anmerkungen müssen befolgt werden,
wenn Boden auf Anstiegen verdichtet wird (Hügel, Bö-
schungen).
1. Nähern Sie sich Anstiegen nur von ganz unten (ein
Anstieg, der leicht nach oben überwunden werden
kann, kann auch ohne Risiko nach unten verdich-
tet werden).
2. Der Bediener darf niemals in Richtung der abfälli-
gen Richtung stehen.
3. Ein Höchstanstieg von 20° darf nicht überschritten
werden.
m Wird dieser Anstieg überschritten, kann das
Motorschmiersystem ausfallen (Spritzschmierung
und daher Ausfall von wichtigen Motorenkompo-
nenten).
Anhalten des Motors
Um den Motor in einer Notfallsituation anzuhalten,
bringen Sie den Motorschalter (21) einfach in die Stel-
lung OFF.
Nutzen Sie den folgenden Ablauf unter normalen Be-
dingungen.
www.scheppach.com DE | 15
