6.3. Elektrische Installation
60 / 100

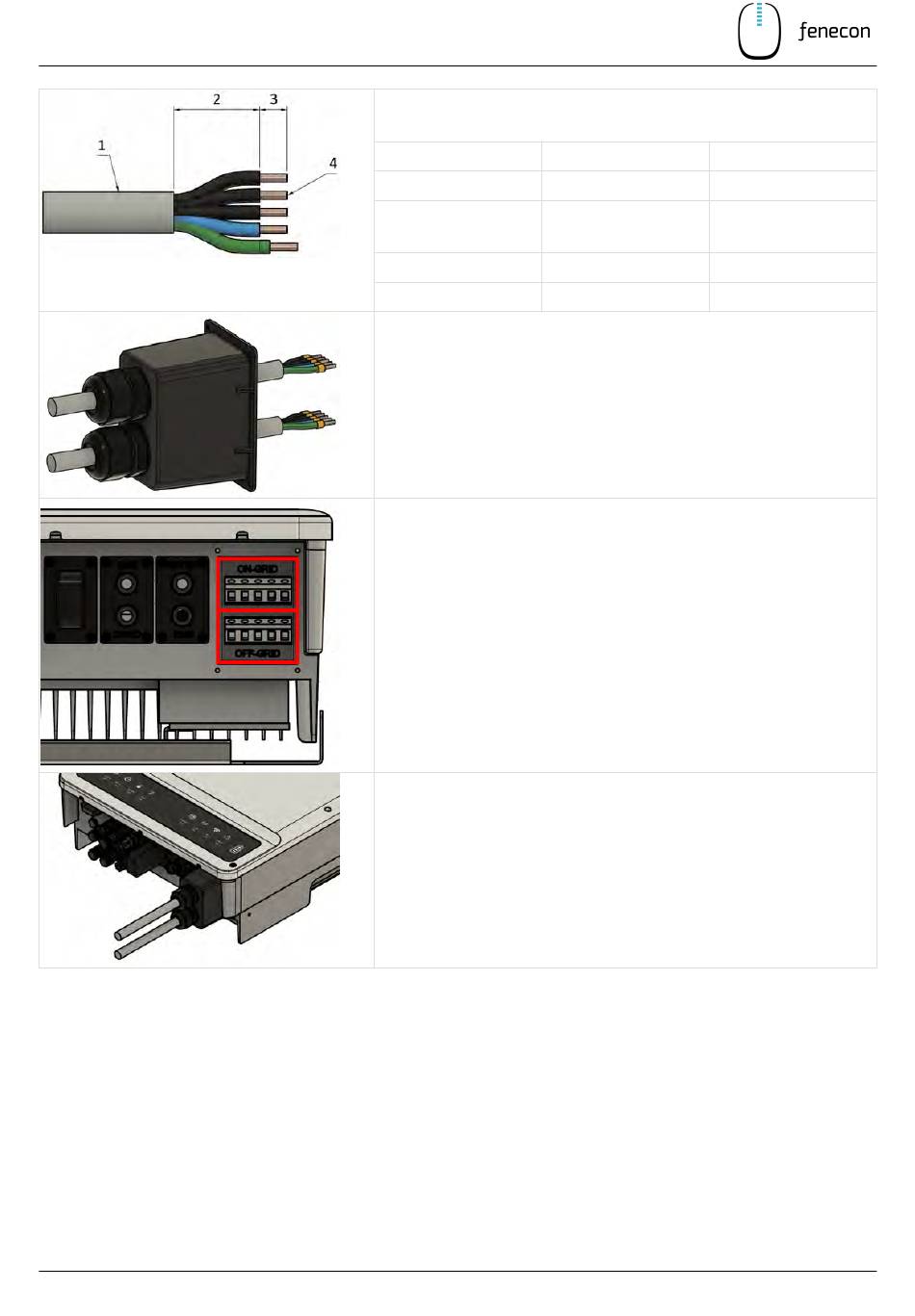

2. Die Kabel abisolieren
3. Darauf achten, dass der PE etwas länger als die anderen Adern ist.
Abschnitt Beschreibung
Außendurchmesser
1
Länge entmanteltes
2
Kabel
Länge abisolierter Leiter 7 - 9 mm
3
Querschnitt Leiter
4
4. Ggf. die Adern mit passenden Aderendhülsen versehen.
5. Die Kabel an den vorgesehenen Anschlüssen (ON-GRID / OFF-GRID)
anschließen.
6. Sicherstellen, dass ein Rechtsdrehfeld angeschlossen ist
7.Sicherstellen, dass Phase L1 am Wechselrichter und am Energy-Meter die
gleiche Phase ist, ebenfalls bei den Phasen L2 und L3 darauf achten.
8.Der Wechselrichter muss mit einem LS-Schalter C25 vorgesichert werden.
9. Befestigen der Kabeldurchführung am Wechselrichter.
FENECON Home Montage- und Serviceanleitung
Maße
13 - 18 mm
20 - 25 mm
4 - 6 mm
