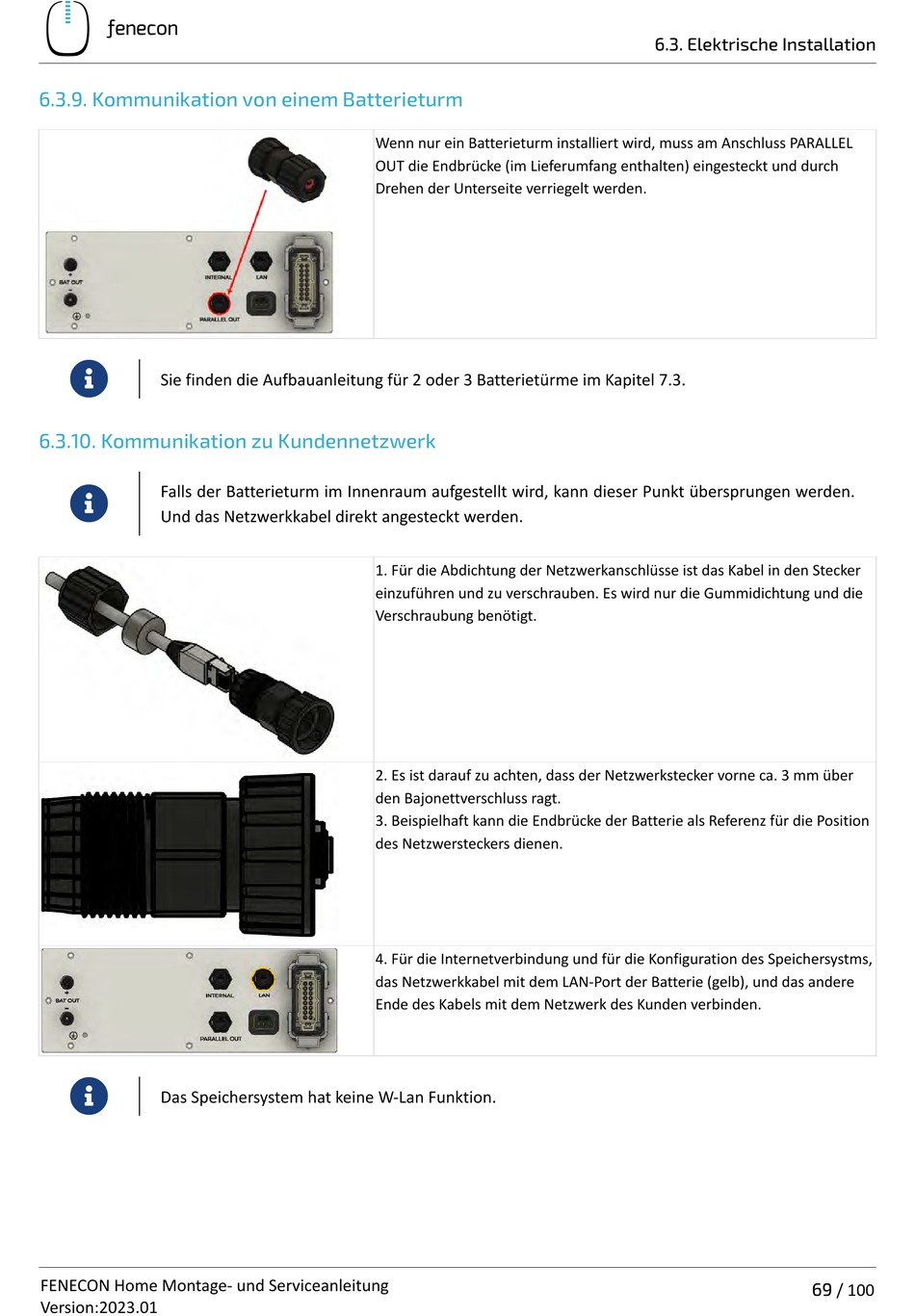

6.3.9. Kommunikation von einem Batterieturm


Sie finden die Aufbauanleitung für 2 oder 3 Batterietürme im Kapitel 7.3.

6.3.10. Kommunikation zu Kundennetzwerk

Falls der Batterieturm im Innenraum aufgestellt wird, kann dieser Punkt übersprungen werden.

Und das Netzwerkkabel direkt angesteckt werden.

Das Speichersystem hat keine W-Lan Funktion.
FENECON Home Montage- und Serviceanleitung
Version:2023.01
Wenn nur ein Batterieturm installiert wird, muss am Anschluss PARALLEL
OUT die Endbrücke (im Lieferumfang enthalten) eingesteckt und durch
Drehen der Unterseite verriegelt werden.
1. Für die Abdichtung der Netzwerkanschlüsse ist das Kabel in den Stecker
einzuführen und zu verschrauben. Es wird nur die Gummidichtung und die
Verschraubung benötigt.
2. Es ist darauf zu achten, dass der Netzwerkstecker vorne ca. 3 mm über
den Bajonettverschluss ragt.
3. Beispielhaft kann die Endbrücke der Batterie als Referenz für die Position
des Netzwersteckers dienen.
4. Für die Internetverbindung und für die Konfiguration des Speichersystms,
das Netzwerkkabel mit dem LAN-Port der Batterie (gelb), und das andere
Ende des Kabels mit dem Netzwerk des Kunden verbinden.
