6.2. Montage Batterieturm

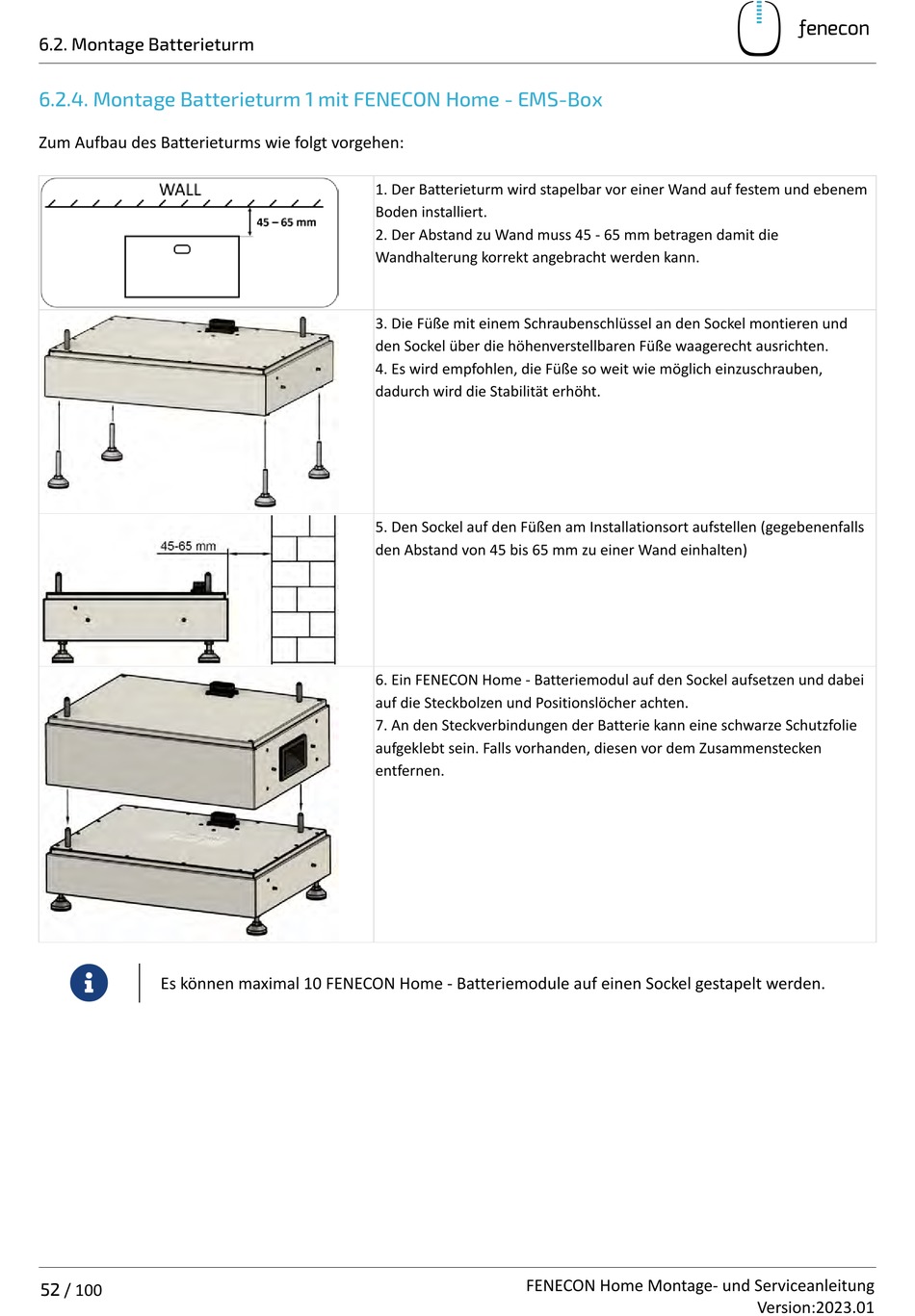

6.2.4. Montage Batterieturm 1 mit FENECON Home - EMS-Box

Zum Aufbau des Batterieturms wie folgt vorgehen:

Es können maximal 10 FENECON Home - Batteriemodule auf einen Sockel gestapelt werden.
52 / 100
1. Der Batterieturm wird stapelbar vor einer Wand auf festem und ebenem
Boden installiert.
2. Der Abstand zu Wand muss 45 - 65 mm betragen damit die
Wandhalterung korrekt angebracht werden kann.
3. Die Füße mit einem Schraubenschlüssel an den Sockel montieren und
den Sockel über die höhenverstellbaren Füße waagerecht ausrichten.
4. Es wird empfohlen, die Füße so weit wie möglich einzuschrauben,
dadurch wird die Stabilität erhöht.
5. Den Sockel auf den Füßen am Installationsort aufstellen (gegebenenfalls
den Abstand von 45 bis 65 mm zu einer Wand einhalten)
6. Ein FENECON Home - Batteriemodul auf den Sockel aufsetzen und dabei
auf die Steckbolzen und Positionslöcher achten.
7. An den Steckverbindungen der Batterie kann eine schwarze Schutzfolie
aufgeklebt sein. Falls vorhanden, diesen vor dem Zusammenstecken
entfernen.
