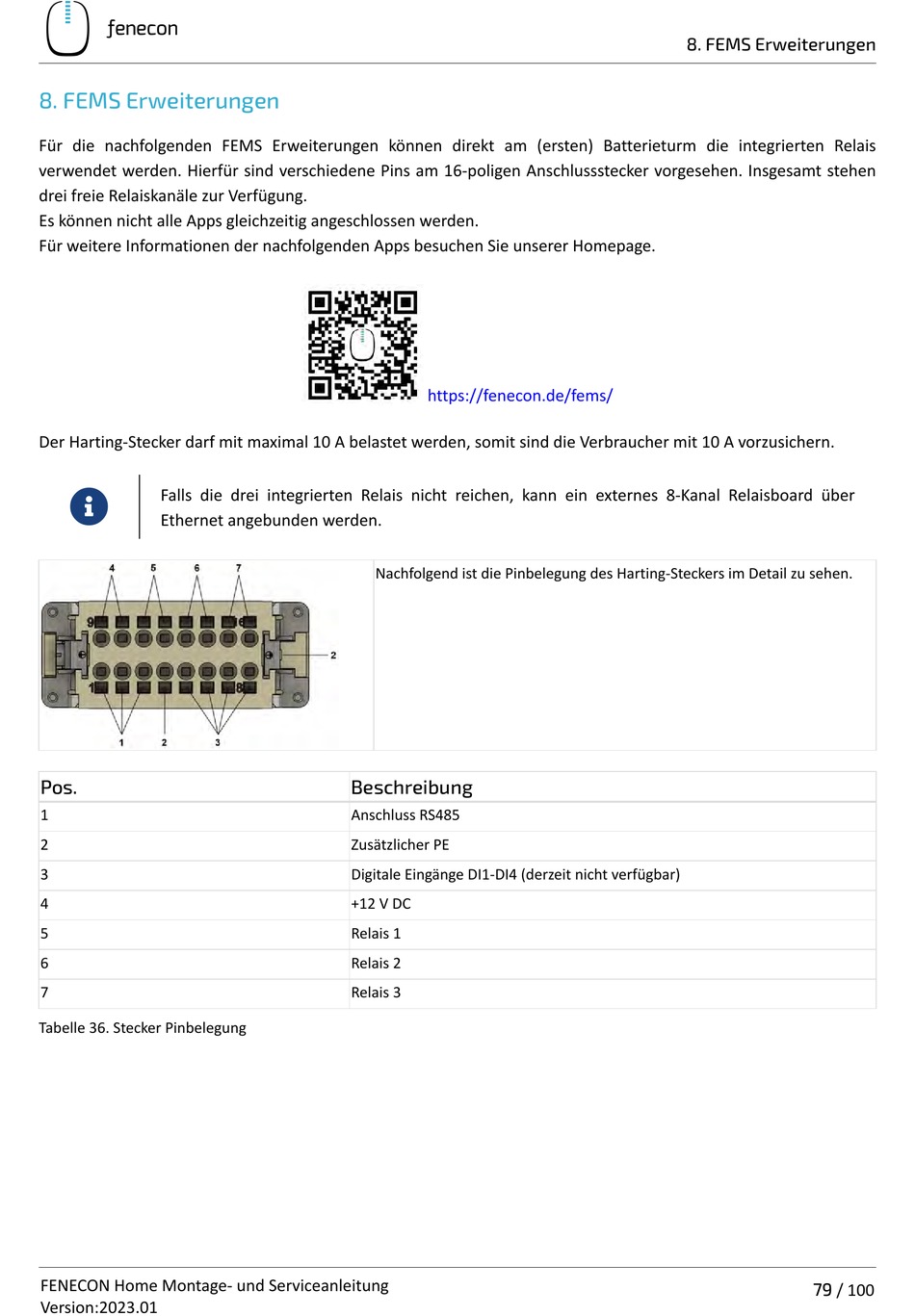

8. FEMS Erweiterungen

Für die nachfolgenden FEMS Erweiterungen können direkt am (ersten) Batterieturm die integrierten Relais
verwendet werden. Hierfür sind verschiedene Pins am 16-poligen Anschlussstecker vorgesehen. Insgesamt stehen
drei freie Relaiskanäle zur Verfügung.
Es können nicht alle Apps gleichzeitig angeschlossen werden.
Für weitere Informationen der nachfolgenden Apps besuchen Sie unserer Homepage.
Der Harting-Stecker darf mit maximal 10 A belastet werden, somit sind die Verbraucher mit 10 A vorzusichern.
Falls die drei integrierten Relais nicht reichen, kann ein externes 8-Kanal Relaisboard über

Ethernet angebunden werden.
Pos.
1
2
3
4
5
6
7

Tabelle 36. Stecker Pinbelegung

FENECON Home Montage- und Serviceanleitung
Version:2023.01
https://fenecon.de/fems/
Nachfolgend ist die Pinbelegung des Harting-Steckers im Detail zu sehen.

Beschreibung

Anschluss RS485
Zusätzlicher PE
Digitale Eingänge DI1-DI4 (derzeit nicht verfügbar)
+12 V DC
Relais 1
Relais 2
Relais 3
