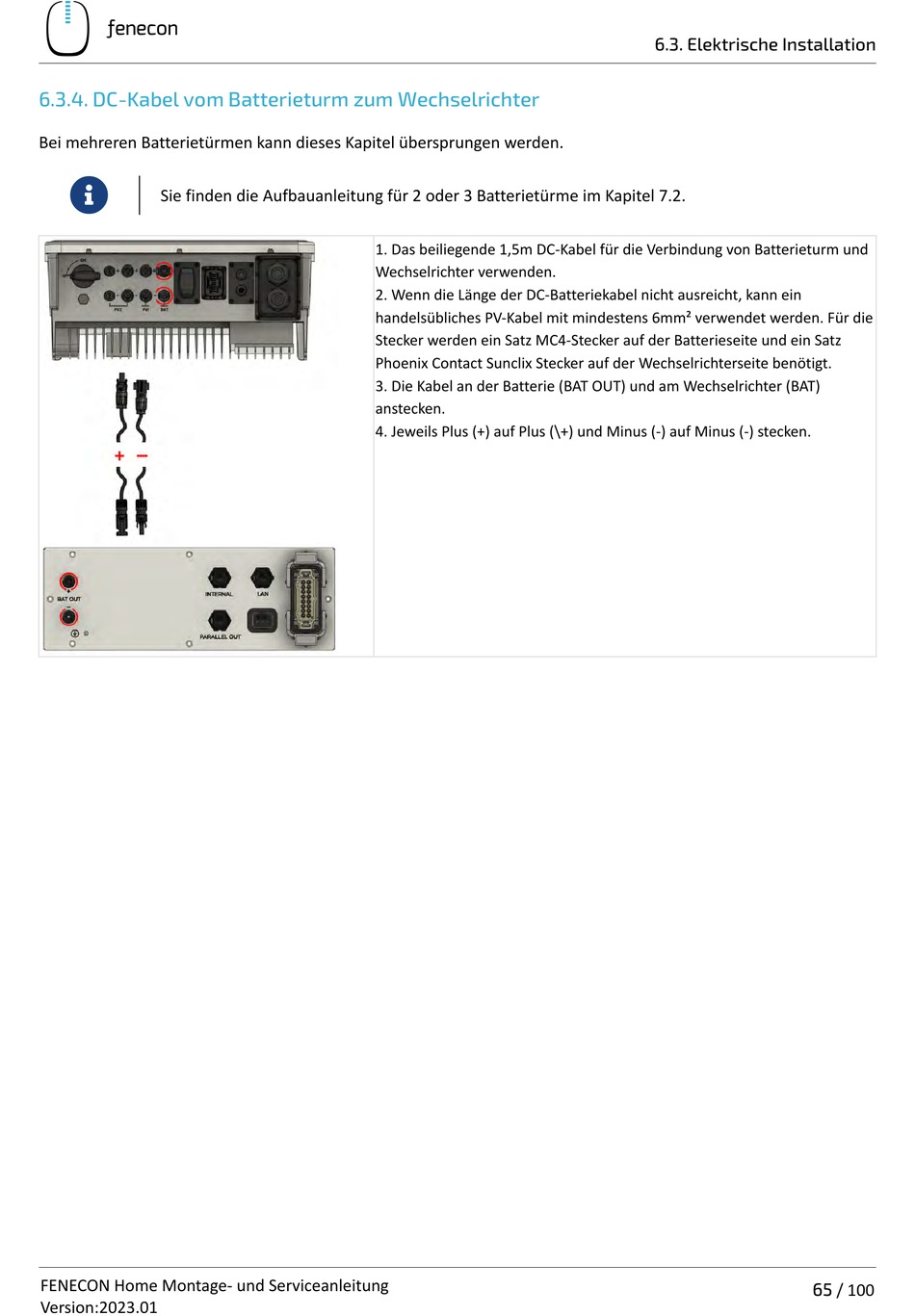

6.3.4. DC-Kabel vom Batterieturm zum Wechselrichter

Bei mehreren Batterietürmen kann dieses Kapitel übersprungen werden.

Sie finden die Aufbauanleitung für 2 oder 3 Batterietürme im Kapitel 7.2.
FENECON Home Montage- und Serviceanleitung
Version:2023.01
1. Das beiliegende 1,5m DC-Kabel für die Verbindung von Batterieturm und
Wechselrichter verwenden.
2. Wenn die Länge der DC-Batteriekabel nicht ausreicht, kann ein
handelsübliches PV-Kabel mit mindestens 6mm² verwendet werden. Für die
Stecker werden ein Satz MC4-Stecker auf der Batterieseite und ein Satz
Phoenix Contact Sunclix Stecker auf der Wechselrichterseite benötigt.
3. Die Kabel an der Batterie (BAT OUT) und am Wechselrichter (BAT)
anstecken.
4. Jeweils Plus (+) auf Plus (\+) und Minus (-) auf Minus (-) stecken.
