Montage- Wartungs- und Bedienungsanleitung EASY Box
4.1.
Verbindung der Einzelteile mit einem Befestigungsrahmen
Die einzelnen Komponenten, die im Lieferumfang enthalten sind, können frei miteinander verbunden
werden, indem die einzelnen Enden am Installationsrahmen einfach in das Gegenstück eingeschoben
und anschließend jeweils mit einer Schraube aus dem Beipack befestigt werden.
4.2.
Installation von EASY Box im Rohrleitungssystem
Vorzugsweise erfolgt die Montage einzelner Komponenten an der Decke, gegebenenfalls kann die
Montage auch an der Wand in einer sog. Vorsatzwand erfolgen. Die Einzelteile müssen mit den
vorbereiteten Bohrungen im Installationsrahmen in der Konstruktion des Objekts befestigt werden.
Das Material zur Befestigung an den Baukörper ist nicht Bestandteil der Lieferung.
Um eine entsprechende Messgenauigkeit der Durchflussmessung zu gewährleisten, muss vor dem
Lufteintritt in die EASY Box eine Beruhigungsstrecke von mindestens 1x des
Anschlussdurchmessers sichergestellt werden. Wenn diese Abstände nicht eingehalten werden,
haftet der Hersteller nicht für eine fehlerhafte Durchflussmessung.

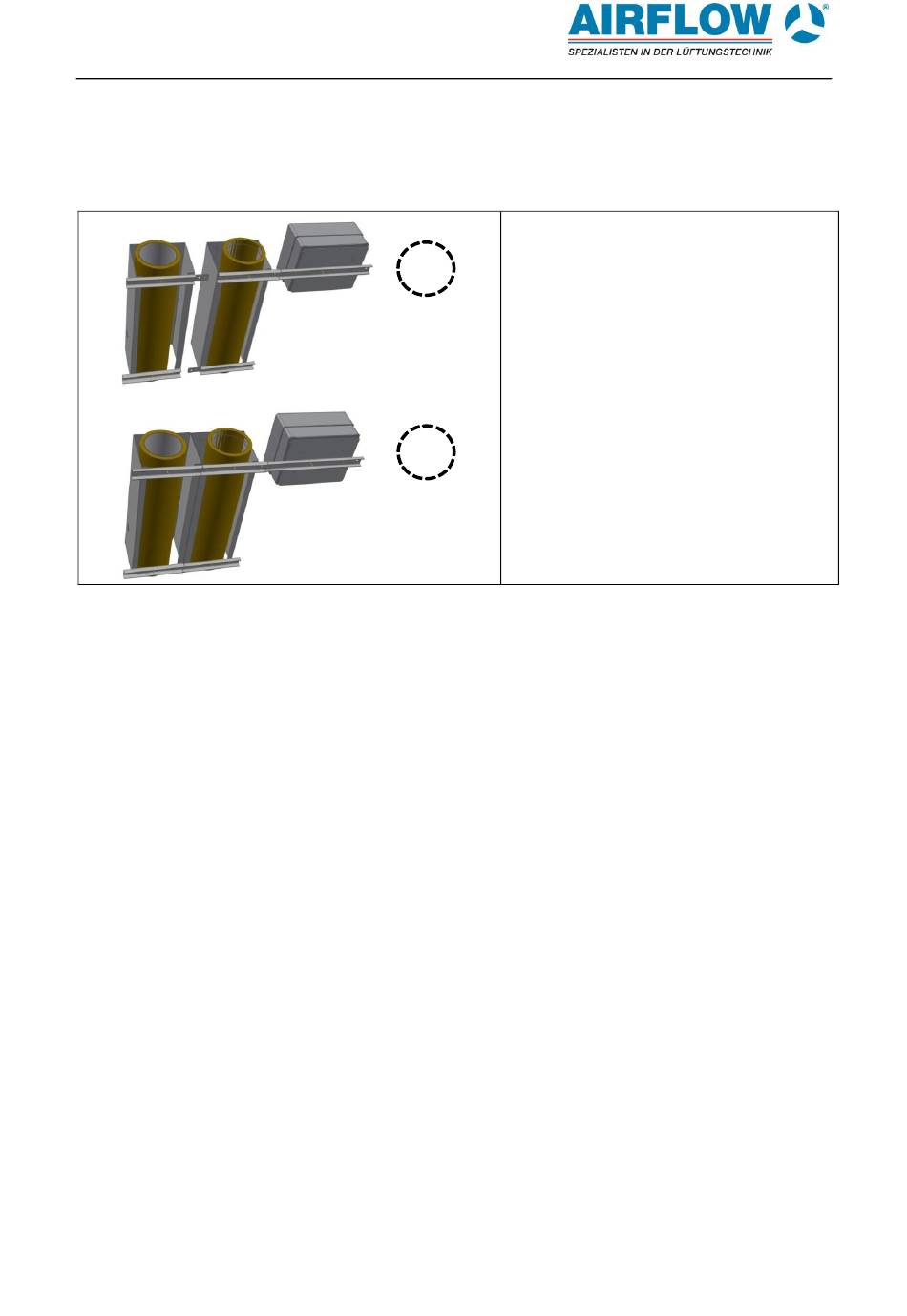

Verbindung der Installationsrahmen:
1 – Teile des Installationsrahmens
1
zusammenführen
2 – Verbindung und Sicherung mit
Schrauben
Die Einzelteile einschl. des
Installationsrahmens der Regelbox werden
auf gleiche Art und Weise verbunden
2
13
