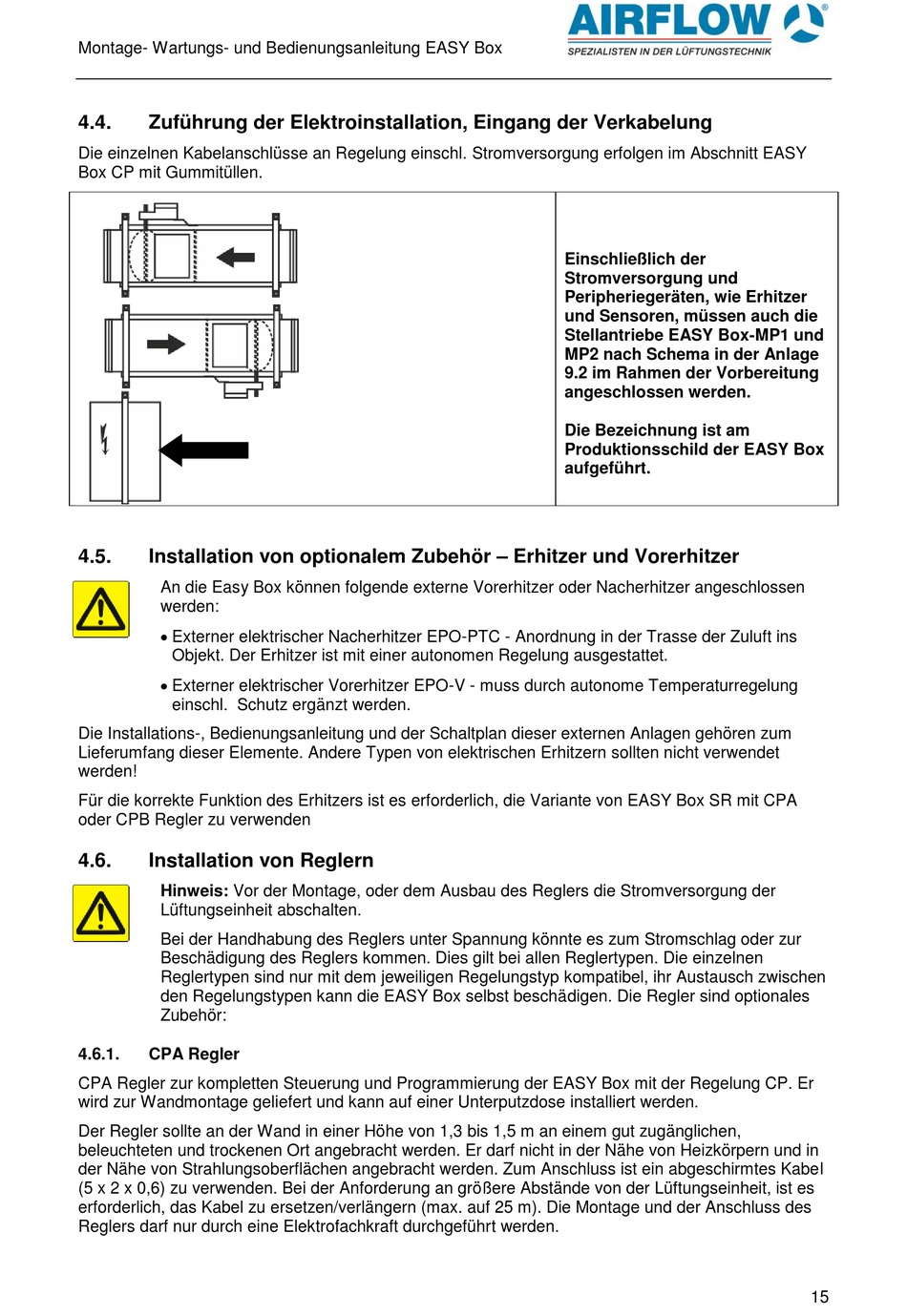

Montage- Wartungs- und Bedienungsanleitung EASY Box
4.4.
Zuführung der Elektroinstallation, Eingang der Verkabelung
Die einzelnen Kabelanschlüsse an Regelung einschl. Stromversorgung erfolgen im Abschnitt EASY
Box CP mit Gummitüllen.
Installation von optionalem Zubehör – Erhitzer und Vorerhitzer
4.5.
An die Easy Box können folgende externe Vorerhitzer oder Nacherhitzer angeschlossen
werden:
Externer elektrischer Nacherhitzer EPO-PTC - Anordnung in der Trasse der Zuluft ins
Objekt. Der Erhitzer ist mit einer autonomen Regelung ausgestattet.
Externer elektrischer Vorerhitzer EPO-V - muss durch autonome Temperaturregelung
einschl. Schutz ergänzt werden.
Die Installations-, Bedienungsanleitung und der Schaltplan dieser externen Anlagen gehören zum
Lieferumfang dieser Elemente. Andere Typen von elektrischen Erhitzern sollten nicht verwendet
werden!
Für die korrekte Funktion des Erhitzers ist es erforderlich, die Variante von EASY Box SR mit CPA
oder CPB Regler zu verwenden
4.6.
Installation von Reglern
Hinweis: Vor der Montage, oder dem Ausbau des Reglers die Stromversorgung der
Lüftungseinheit abschalten.
Bei der Handhabung des Reglers unter Spannung könnte es zum Stromschlag oder zur
Beschädigung des Reglers kommen. Dies gilt bei allen Reglertypen. Die einzelnen
Reglertypen sind nur mit dem jeweiligen Regelungstyp kompatibel, ihr Austausch zwischen
den Regelungstypen kann die EASY Box selbst beschädigen. Die Regler sind optionales
Zubehör:
4.6.1.
CPA Regler
CPA Regler zur kompletten Steuerung und Programmierung der EASY Box mit der Regelung CP. Er
wird zur Wandmontage geliefert und kann auf einer Unterputzdose installiert werden.
Der Regler sollte an der Wand in einer Höhe von 1,3 bis 1,5 m an einem gut zugänglichen,
beleuchteten und trockenen Ort angebracht werden. Er darf nicht in der Nähe von Heizkörpern und in
der Nähe von Strahlungsoberflächen angebracht werden. Zum Anschluss ist ein abgeschirmtes Kabel
(5 x 2 x 0,6) zu verwenden. Bei der Anforderung an größere Abstände von der Lüftungseinheit, ist es
erforderlich, das Kabel zu ersetzen/verlängern (max. auf 25 m). Die Montage und der Anschluss des
Reglers darf nur durch eine Elektrofachkraft durchgeführt werden.
Einschließlich der
Stromversorgung und
Peripheriegeräten, wie Erhitzer
und Sensoren, müssen auch die
Stellantriebe EASY Box-MP1 und
MP2 nach Schema in der Anlage
9.2 im Rahmen der Vorbereitung
angeschlossen werden.
Die Bezeichnung ist am
Produktionsschild der EASY Box
aufgeführt.
15
