Komplette Easy Box Uni, Cp, C; Technische Daten Easy Box Sr - Airflow EASY Box Montage-, Wartungs-, Und Bedienungsanleitung

3.3.2.

Komplette EASY Box UNI, CP, C

4
1
3.4.

Technische Daten EASY Box SR

Für den den Daten-Export von Abmessungen oder direkt vom Modell der jeweiligen EASY Box
verwenden sie bitte unsere Auslegungssoftware, die kostenlos zum Download zur Verfügung steht.
10
Montage- Wartungs- und Bedienungsanleitung EASY Box
6

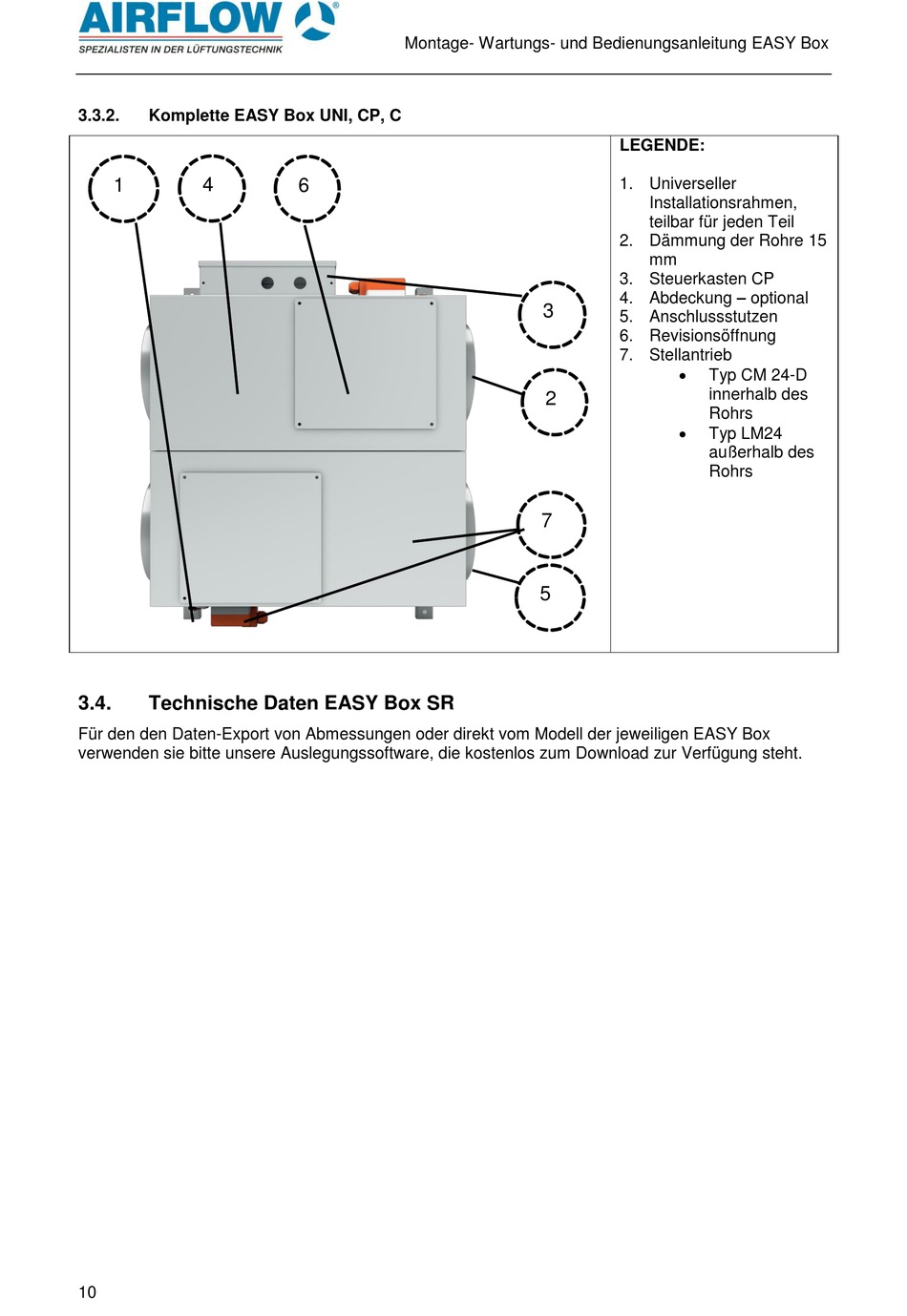

LEGENDE:
1. Universeller
Installationsrahmen,
teilbar für jeden Teil
2. Dämmung der Rohre 15
mm
3. Steuerkasten CP
4. Abdeckung – optional
3
5. Anschlussstutzen
6. Revisionsöffnung
7. Stellantrieb

Typ CM 24-D
innerhalb des
2
Rohrs

Typ LM24
außerhalb des
Rohrs
7
5
