DUPLEX Vent
Montageanleitung
dezentrales Lüftungsgerät
DUPLEX Vent S 1000
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Airflow DUPLEX Vent S 1000

Inhaltszusammenfassung für Airflow DUPLEX Vent S 1000

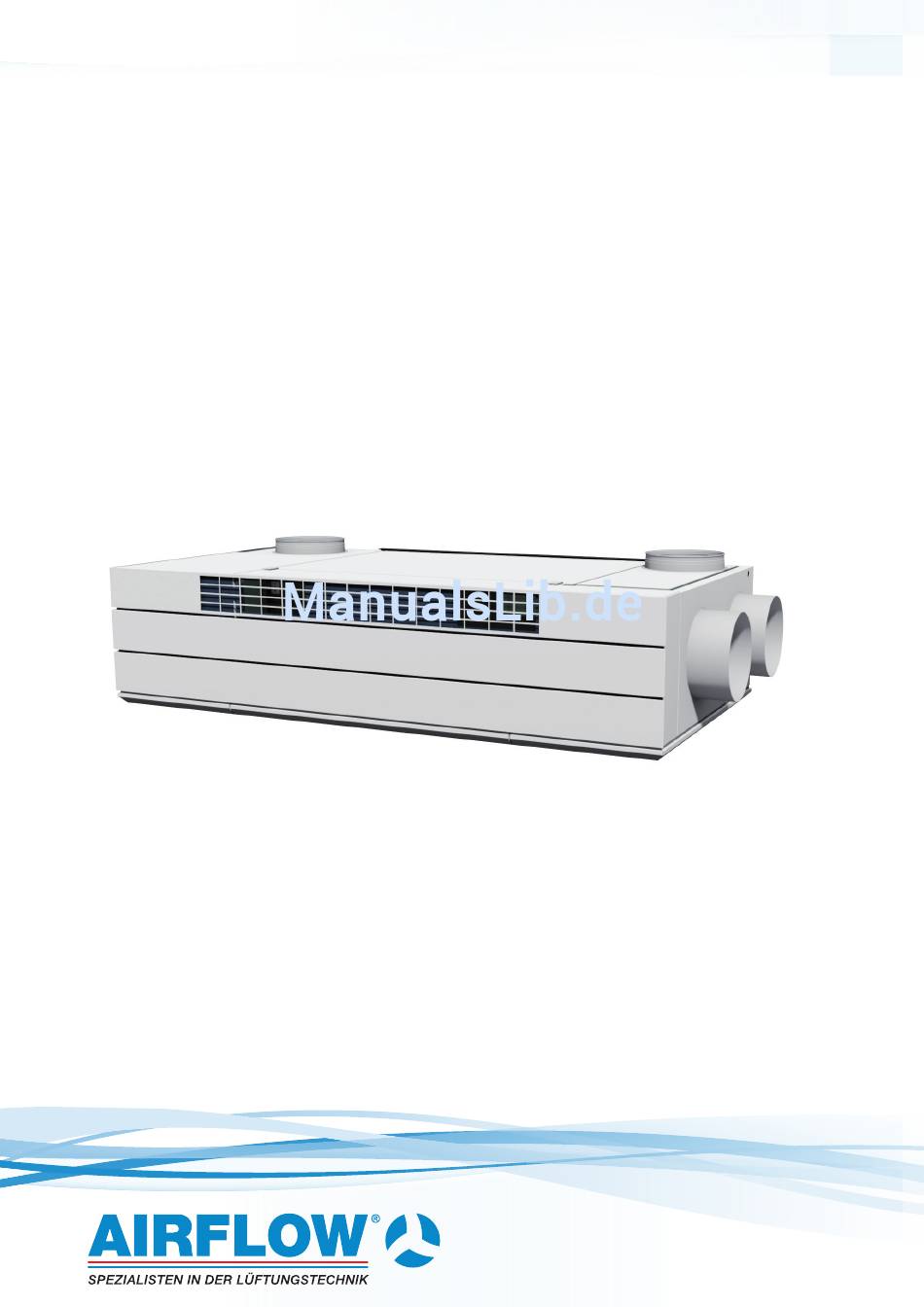

  • Seite 1 DUPLEX Vent Montageanleitung dezentrales Lüftungsgerät DUPLEX Vent S 1000...

  • Seite 2: Sicherheitsbestimmungen

    Das Gerät darf nicht in Räumen, in denen abrasive (abtragende) Partikel, brennbare für eine Netzwerkintegration können auf oder ätzende Gase in der Luft vorhanden sein der Internetseite www.airflow.de herunter- geladen werden. können, in Feuchträumen oder in explosi- onsgeschützten Räumen montiert werden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemeine Informationen ..........................5 2. Technische Spezifikationen ..........................6 3. Montage ................................6 3.1. Gerätepositionierung .....................................6 3.2. Wandrahmen und Kanalöffnungen ................................7 3.3. Lüftungsgerät ........................................9 3.4. Rohre und Gitter ......................................14 3.5. Dachhaube ........................................14 3.6. Verfugen der Kanäle .....................................14 3.7. Montage der Paneele ....................................15 3.8.

  • Seite 5: Allgemeine Informationen

    Allgemeine Informationen 5. Bedienpaneel Airlinq L Airlinq P Lieferumfang: Das DUPLEX Vent Lüftungsgerät wird auf eine Palette verpackt geliefert. Die Lieferung der einzelnen Teile ist von der Bestellung des Kunden abhängig. Bitte kontrollieren Sie Ihre Lieferung vor der Montage. oder Die wichtigsten Teile sind hier unten abgebildet.

  • Seite 6: Technische Spezifikationen

    Technische Spezifikationen S 1000 Gewicht, Standardgerät 292,5 Gewicht, Wandrahmen Gewicht, Mittersektion Gewicht, Linke Sektion Gewicht, Rechte Sektion Gewicht, Frontsektion Gewicht, Gehäusedeckelsatz Gewicht, Standardpaneele (3 Satz) Farbe Paneel 9010 Farbe Gehäuse 7024 Abmessungen Siehe „Anlage 1 Maßzeichnungen“ Montage 3.1. Gerätepositionierung Die folgende Abbildung zeigt die wesentlichen Maße für ACHTUNG! Der Monteur ist dafür verantwortlich, dass die Positionierung des Gerätes.

  • Seite 7: Wandrahmen Und Kanalöffnungen

    3.2. Wandrahmen und Kanalöffnungen ACHTUNG! Die Kanalöffnungen sollten 10-15 mm größer als in den Zeichnungen angegeben gebohrt werden, damit hinterher isoliert werden kann, direkter Mauerkontakt vermieden wird und Dampfsperren u.ä.  wieder eingerichtet werden können. Eine Gummimembrane zur Wiederherstellung der Dampfsperrenfunktion kann optional vom Gerätehersteller geliefert werden.
  • Seite 8 ACHTUNG! Das Lüftungsgerät muss in waagerechter Position montiert werden. 1. Den Wandrahmen an der Wand unterhalb der Decke positionieren: 2. Die Löcher des Wandrahmens und die linke Kante sowie die Oberkante des Wandrahmens auf der Wand markieren. Den Wandrahmen hierfür evtl. provisorisch montieren.

  • Seite 9: Lüftungsgerät

    3.3. Lüftungsgerät ACHTUNG! Das Lüftungsgerät muss in waagerechter Position montiert werden. 1. Die Mittersektion mit angemessenem Hebegerät zum Wandrahmen heben. ACHTUNG! Es ist eine schützende Unterlage unter die Sektion zu legen, um Kratzer zu vermeiden. Als Unterlage eignet sich z. B. eine saubere, feste Pappe o.ä.
  • Seite 10 5. Die Sektion in waagerechte Position bringen. 6. Die Sektion mit den mitgelieferten Schrauben am Deckenmontagesatz sichern. 7. Die linke Sektion mit angemessenem Hebegerät zur Mittersektion heben. ACHTUNG! Es ist eine schützende Unterlage unter die Sektion zu legen, um Kratzer zu vermeiden. Als Unterlage eignet sich z.
  • Seite 11 13. Die Auszugschienen an der rechten Sektion lösen und in die unterste Position bringen. 14. Die Grundplatte mit der Steuerbox an der Mittersektion lösen. Die 4 Schrauben werden im folgenden Punkt benötigt. 15. Die Platte um 180° entgegen dem Uhrzeigersinn drehen und an den Auszugschienen befestigen.
  • Seite 12 21. Die Grundplatte mit der Steuerbox lösen und in die unterste Position bringen. 22. Die Kabel (J22, J23, J26, GND) der Frontsektion bei Option: "J22" der Steuerbox anschließen und sichern. Option: "J23" 23. Das Kabel (J24) der Frontsektion bei der linken Option: "J24"...
  • Seite 13 29. Die Mittergehäusedeckel nacheinander mit angemessenem Hebegerät zur Mittersektion heben. Die Gehäusedeckel schräg von unten in die Mitterschiene am Gerätegehäuse einhängen, nach oben führen und mit jeweils 3 mitgelieferten Schrauben am Gerätegehäuse anschrauben. ACHTUNG! Es ist eine schützende Unterlage unter den Gehäusedeckel zu legen, um Kratzer zu vermeiden.

  • Seite 14: Rohre Und Gitter

    3.4. Rohre und Gitter Abschließend sind passende Rundgitter mit nach außen und unten gerichteten Lamellen an der Wand oder Dachhauben auf dem Dach zu montieren. Um den Schallpegel möglichst gering zu halten, dürfen die Rohre nicht verdreht oder auf die Anschlussstutzen des Gerätes gepresst werden.

  • Seite 15: Montage Der Paneele

    Das Innenverfugen zwischen Rohr (3) und Wand/Decke G: Bruchstück für die Außenluft bei der Version S1 oder (2) kann auch zwischen Gerät (1) und Wand/Dach (2) an die Fortluft bei der Version S1S2. Position (5) erfolgen, bevor das Gerät montiert wird: H: Bruchstück für die Außenluft bei der Version S2.

  • Seite 16: Anlage 1 Maßzeichnungen

    Anlage 1 Maßzeichnungen DV S1000 HH T Anlage 1 - 16...

  • Seite 17: Dv S1000 Hh B

    DV S1000 HH B Anlage 1 - 17...

  • Seite 18: Dv S1000 Hh Dide

    DV S1000 HH DIDE Anlage 1 - 18...

  • Seite 19: Dv S1000 Hs2 T

    DV S1000 HS2 T Anlage 1 - 19...

  • Seite 20: Dv S1000 Vv T

    DV S1000 VV T Anlage 1 - 20...

  • Seite 21: Dv S1000 Vv B

    DV S1000 VV B Anlage 1 - 21...

  • Seite 22: Dv S1000 Vv De

    DV S1000 VV DE Anlage 1 - 22...

  • Seite 23: Dv S1000 Vs1 B

    DV S1000 VS1 B Anlage 1 - 23...

  • Seite 24: Dv S1000 S1S2 B

    DV S1000 S1S2 B Anlage 1 - 24...

  • Seite 25: Modellversionen Dv S1000

    Modellversionen DV S1000 S1S2 HREHRE S1RES2RE 1: Fortluft 2: Außenluft DIDE 3: Zuluft 4: Abluft Anlage 1 - 25...

  • Seite 26: Version Di

    Version Di 1162 Ø315 Version DE Ø315 Version DIDE 1162 Ø315 Ø315 Version HREHRE 1464 1353 Version S1RES2RE Anlage 1 - 26...

  • Seite 27: Bohrungen Für Kanäle (Vv, Vh, Vs1, Vs2)

    Bohrungen für Kanäle (VV, VH, VS1, VS2) < 60 mm > 1500 > 1500 + 30 + 30 > 60 mm > 1500 > 1500 1 = Fortluft 2 = Außenluft Anlage 1 - 27...
  • Seite 28 Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11...
