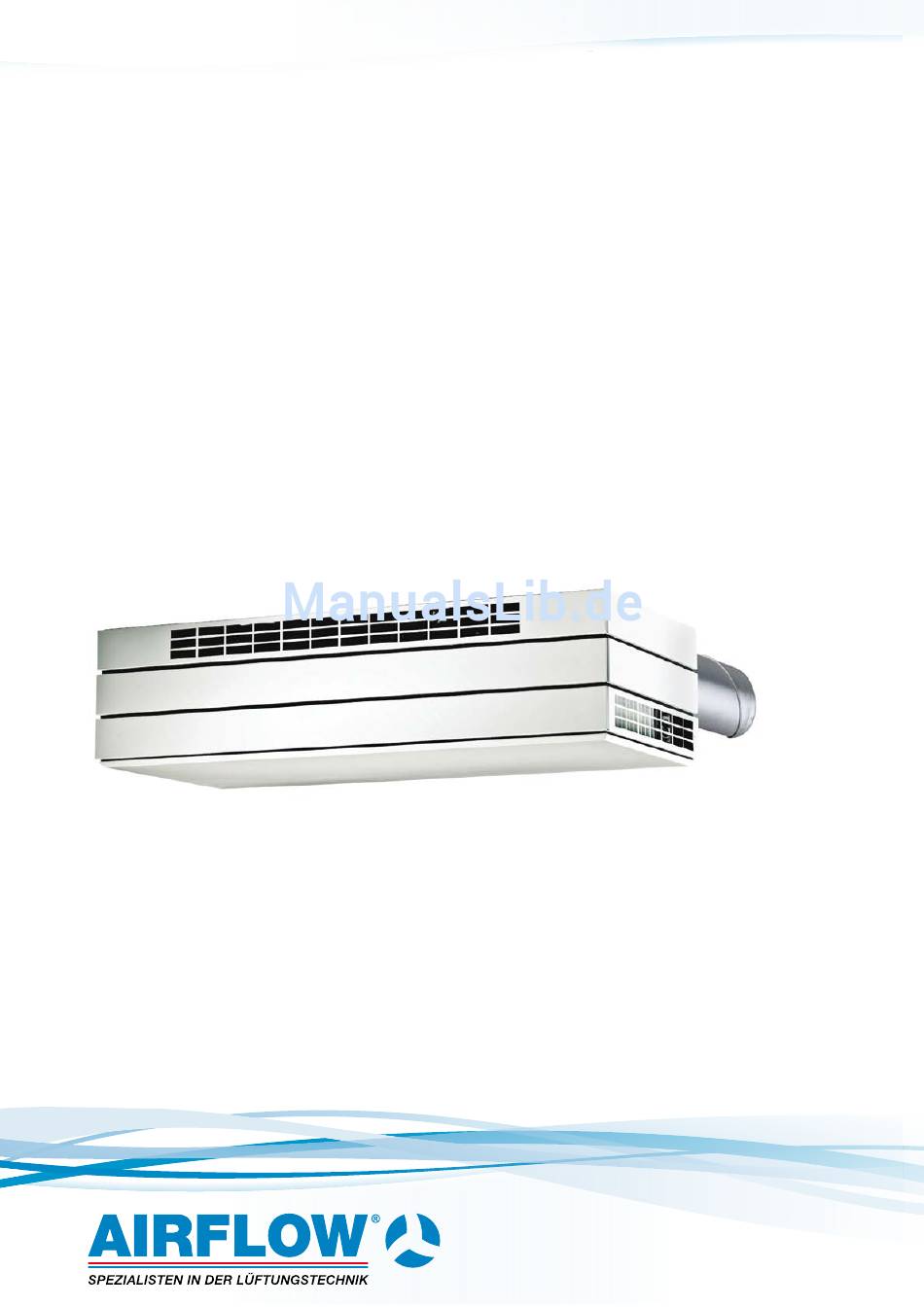

- Seite 1 DUPLEX Vent Bedienungsanleitung dezentrale Lüftungsgeräte DUPLEX Vent L 100 bis 800 DUPLEX Vent P 300 bis 1200 DUPLEX Vent S 1000...
-
Seite 2: Sicherheitsbestimmungen
sicherheitsbestimmungen Diese Anleitung muss vor inbetriebnahme Der hersteller übernimmt keinerlei haftung und Verwendung des Lüftungsgerätes für schäden, die aufgrund des nichtbefolgens sorgfältig gelesen werden. befolgen sie die dieser Anleitung entstehen. Anleitung, um den korrekten betrieb dieses Produkts sicherzustellen. Für den betrieb von Lüftungsgeräten sind bei nichtbefolgen von Anweisungen mit die landesrechtlichen regelungen und gefahrensymbol besteht das risiko von... -
Seite 3: Inhaltsverzeichnis
inhaltsverzeichnis 1. Airlinq ................................5 2. Funktionsprinzip ............................5 3. Airlinq L (weißes Bedienpaneel) ........................6 3.1. Bedienelemente ......................................6 3.2. Bedienung .........................................6 3.2.1. Automatische Bedienungssperre ............................6 3.2.2. Kindersicherung .....................................6 3.2.3. Start, Standby und Ausschalten .............................. 7 3.2.4. Luftmenge – Manuelle Einstellung ............................8 3.2.5. Ferien Modus –... - Seite 4 5. Steuerungsfunktionen ..........................24 5.1. Zeitgesteuerte Lüftung ................................... 24 5.2. Nachtkühlung ........................................ 24 5.3. Ferien Modus ......................................... 24 5.4. Start und Stopp mithilfe externer Kontakte ............................ 24 5.5. Start und Stopp mithilfe eines PIR-Sensors ............................. 24 5.6. Steuerung über einen CO -Sensor ...............................
-
Seite 5: Airlinq
Airlinq Funktionsprinzip Wir konzentrieren uns nicht allein auf das Lüftungsgerät, Die folgenden Prinzipskizzen zeigen die grundlegende sondern auch auf die Steuerungssoftware und die Funktion des Lüftungsgeräts. Bedienung. Airlinq ist eine einzigartige Lüftungssteuerung, die sowohl dem Endverbraucher als auch dem Techniker einen beeindruckenden Überblick verschafft und die volle Kontrolle über das Raumklima sowie leichten Zugang zu den vielen Funktionen ermöglicht, die einen korrekten Betrieb... -
Seite 6: Airlinq L (Weißes Bedienpaneel)
Airlinq L (weißes bedienpaneel) 3.2. bedienung 3.1. bedienelemente 3.2.1. Automatische bedienungssperre Das Bedienpaneel ist mit einer automatischen Bedienungssperre ausgestattet, um eine unbeabsich- tigte Luftmengeneinstellung, z. B. bei der Reinigung, zu verhindern. Die Sperre wird automatisch nach 30 Sekunden ohne Bedienung aktiviert. Aufheben der automatischen Bedienungssperre: 1 Sekunde lang auf die aktuelle Luftmenge drücken. -
Seite 7: Start, Standby Und Ausschalten
3.2.3. start, standby und Ausschalten Am Bedienpaneel werden die aktuelle Luftmenge und der Text „auto“ mit blauem Licht angezeigt. (Siehe 1. Abbildung Ein Airlinq Lüftungsgerät kann automatisch oder mithilfe hierunter.) der Funktionstaste (Pos. 2. unter ”Bedienelemente” auf Seite 6) gestartet und gestoppt werden. Lesen Sie auch den Abschnitt „Steuerungsfunktionen“... -
Seite 8: Luftmenge - Manuelle Einstellung
3.2.4. Luftmenge – manuelle einstellung auto auto Auf die aktuelle Luftmenge drücken. Die automatische Anschließend mit dem Finger im Bedienungssperre wird aufgehoben, wenn die Luftmengenanzeige Einstellungsbereich im Uhrzeigersinn von min. bis zur aktuellen Einstellung mit den blauen Strichen ziehen, um die Luftmenge zu erhöhen leuchtet. -
Seite 9: Ferien Modus - Aktivierung
3.2.5. Ferien modus – Aktivierung Warn- und Alarmanzeige (gelb und rot): Der Ferien Modus wird als Basislüftung verwendet, wenn der Raum längere Zeit ungenutzt ist, z. B. in der Urlaubszeit. Im Ferien Modus läuft das Airlinq-Gerät mit der geringsten Luftmenge. Die interne Steuerungsfunktion „Niedrige Temperatur“... -
Seite 10: Niedrige Temperatur - Bei Besonders Niedrigen
Warnungen (gelb) Alarme (rot) Bei Warnungen bleibt das Lüftungsgerät in Betrieb, der Bei Alarmen wird das Lüftungsgerät gestoppt, um größere jedoch vom Standardbetrieb abweichen kann. Schäden zu verhindern. 1. blinkt langsam: 1. blinkt langsam: Kondenswasser – Es befindet sich Kondenswasser im Niedrige Temperatur –... -
Seite 11: Airlinq P (Schwarzes Bedienpaneel)
Airlinq P (schwarzes ”Auswählbar” bedienpaneel) ”Ausgewählt”. 4.1. bedienelemente Wert ”Erhöhen”. Wert ”Verringern”. ”Ferien Modus”-Symbol wird im Ferien Modus anstelle des Ventilatorsymbols angezeigt (Pos. 7.), siehe Seite 24. Das Vorhängeschloss wird bei der Bedienung wäh- rend der aktiven automatischen Bedienungssperre und aktiver Bildschirmsperre angezeigt. auto Der Text ”auto”... -
Seite 12: Luftmenge - Manuelle Einstellung
4.2.2. Luftmenge – manuelle einstellung auto auto Evtl. die Bedienungssperre oder Bildschirmsperre deaktivieren und auf Anschließend mit dem Finger die aktuelle Luftmenge drücken, bis die Luftmengenanzeige von min. Einstellungsbereich bis zur aktuellen Einstellung blau leuchtet. Uhrzeigersinn ziehen, um die Luftmenge zu erhöhen oder ent- gegen dem Uhrzeigersinn, um die Luftmenge zu verringern. -
Seite 13: Automatischer Betrieb
4.2.3. Automatischer betrieb 4.2.4.1. start und standby start oder neustart des automatischen betriebs. Drücken auf Menüfeld ” AutO”. >> Das Gerät startet laut Programmierung, wenn ein Startsignal aktiv ist oder der automatische Betrieb nach einer manuellen Übersteuerung wiederaktiviert wird. Die aktuelle Luftmenge wird mit 5 blauen Strichen ange- zeigt. -
Seite 14: Ausschalten
4.2.4.2. Ausschalten 4.2.4.4. status Das Statusmenü ist in 6 Gruppen unterteilt: Information, Luftmenge, Filter, Betrieb, Hardware und Installationskontrolle. Die Menüpunkte informieren über den Betriebszustand des Geräts. Drücken auf Menüfeld ” Status”. >> Das Untermenü wird aktiviert. Auf das gewünschte Untermenü drücken. information Aus”. -
Seite 15: Betrieb
betrieb betrieb gestartet durch Betriebsbestimmendes Startsignal Fortlufttemp.Lüftung Fortlufttemperatur Lüftungsgerät in °C - ”Extern” mithilfe externer Schalter und Relais. betriebspunkt temp. Sollwert Zulufttemperatur in °C. - ”Airlinq”, manueller Start mithilfe des Bedienpaneels. raumtemperatur (max) Sollwert ”Hohe Raumtemperatur” in °C. - ”CO2” mithilfe eines CO -Sensors. - Seite 16 hardware installationskontrolle Der Zustand der einzelnen Komponenten wird überwacht Alle Einheiten in einem Airlinq System werden identifiziert und in diesem Menü angezeigt. und in der programmierten Anordnung angezeigt. Komponente i Ordnung = „OK” Die Installationskontrolle zeigt folgendes an: Komponente Fehlerhaft = „Fehler” Diese einheit Einheit, die die Installationskontrolle anzeigt;...
-
Seite 17: Einstellungen
4.2.4.5. einstellungen sind inaktiv programmiert (SA und SO erscheinen mit hellgrauer Schrift), Im Menü ” einsteLLungen” werden sämtliche wesent- Programm aktiv (grüner Punkt). lichen Betriebsparameter entsprechend den örtlichen Bedingungen angepasst. Zeitgesteuerte Lüftung unteres Programm: timers Luftmenge (Vol.) 40 %, Zulufttemperatur (Temp) 19 °C, Start: 7.00, Stopp: 17.00, Zeitgesteuerte LüFtung und Tage: Montag bis Freitag (MO, DI, MI, DO, FR werden mit... - Seite 18 Ein Programm anpassen oder hinzufügen: Ein Programm entfernen: Nach Drücken auf das Programm, das angepasst werden NACHTKÜHLUNG soll oder auf das Funktionsfeld „Hinzuf.“ (Hinzufügen) 00:00 VOL. 100% TEMP 16 ⁰ (siehe Programmanzeige auf der vorigen Seite), wird zur 06:00 MO DI MI DO FR SA SO Einstellungsanzeige gewechselt.
-
Seite 19: Datum Und Zeit
Datum und Zeit Auf hOhe rAumtemPerAtur drücken. >> Die hohe Raumtemperatur in °C einstellen (Standard: Datum und Zeit sind laut Kalender vorprogrammiert. Die Zeit 25°C). wird automatisch auf Sommer- und Winterzeit umgestellt. Die Sommer-/Winterumstellung kann mit dem Programm HINWEIS! Um einen problemlosen Betrieb zu Airlinq Service Tool deaktiviert werden. -
Seite 20: Start-Guide
start-guide Einstellen des Kodes: Der Start-Guide beginnt automatisch, wenn das Gerät das erste Mal in Betrieb genommen wird. Der Start-Guide kann hiernach auch manuell aufgerufen werden (Menüpunkt unter „Einstellungen“), um bspw. einen CO -Sensor nach- träglich zu installieren. Mithilfe des Start-Guides kann man die wichtigsten Einstellungen vornehmen. -
Seite 21: Airlinq Gms
4.2.6. Airlinq gms In einem Airlinq GMS mit bis zu 20 Lüftungsgeräten und 20 Kühlmodulen wird das System normalerweise in mehrere Gruppen (G) mit jeweils mindestens einem Gerät (ID) unterteilt, wobei alle Geräte in einer Gruppe auch gleich gesteuert werden. Ein Gerät in einer Gruppe wird als ”Group-Master”... -
Seite 22: Eine Gruppe/Ein Gerät Auswählen
bedienung und einstellung 4.2.6.2. start, standby und Ausschalten start oder neustart des automatischen betriebs für Jeder einzelne Gruppe im System wird auf gleiche Weise eine Gruppe/mehrere Gruppen wie ein einzeln montiertes Gerät bedient und eingestellt. D.h., dass alle Bedienungsmöglichkeiten für alle Gruppen Die Funktionstaste drücken. -
Seite 23: Warnungen Und Alarme
4.3. Warnungen und Alarme In einem Airlinq-GMS werden Warnungen und Alarme mit ID-Nummer des Geräts angezeigt. (Siehe Seite 21.) ID 15 FILTERWECHSEL ERFORDERLICH Bei Warnungen und Alarmen wird in der oberen linken Ecke ID 4 des Hauptbildschirms des Bedienpaneels ein Dreieck mit KONDENSAT IM KÜHLMODUL einem Ausrufezeichen in der Mitte mit entweder gelbem oder rotem Licht angezeigt (Pos. -
Seite 24: Steuerungsfunktionen
steuerungsfunktionen 5.3. Ferien modus Der Ferien Modus wird als Basislüftung verwendet, wenn 5.1. Zeitgesteuerte Lüftung der Raum längere Zeit ungenutzt ist, z. B. in der Urlaubszeit. Diese Funktion steuert das Airlinq-Gerät vollautomatisch laut einem Wochenschema mithilfe der eingebauten Uhr. Im Ferien Modus läuft das Airlinq-Gerät mit der geringsten Luftmenge. -
Seite 25: Steuerung Über Einen Co -Sensor
900 ppm (Max CO PPM). der eingestellten reduzierten Luftmenge. min: 30% (Standardluftmenge) max: 100% (Max airflow). Um diese Funktion anwenden zu können, muss die Start pri. 7 CO2. Standardluftmenge reduziert werden oder ein Programm der „Zeitgesteuerten Lüftung“ mit reduzierter Luftmenge aktiviert werden. -
Seite 26: Boost
interne steuerungsfunktionen 5.7. boost Die Boost-Funktion kann genutzt werden, um die Interne Steuerungsfunktionen laufen automatisch und Luftmenge kurzzeitig zu ändern. Die Funktion wird mit haben sowohl auf Luftmenge als auch Zulufttemperatur festen Spannungen für die Zuluft- und Fortluftventilatoren Einfluss. Eine interne Steuerungsfunktion wird im programmiert. -
Seite 27: Virtuelle Vorwärme ("Virtual Preheat")
6.3. Virtuelle Vorwärme (”Virtual raumtemperatur: Preheat”) „Hohe Raumtemperatur“ ist auf 25 °C vorprogrammiert. Die ”Virtuelle Vorwärme” sichert ebenso wie der Prozess Bei dieser Temperatur wird die Obergrenze des als ”Vorwärme” den Betrieb des Geräts bei niedrigen „Komforttemperatur“ beschriebenen Temperaturbereichs Außentemperaturen ab – gilt für die Geräte DV 100, DV überschritten. -
Seite 28: Service Und Wartung
service und Wartung 7.3. reinigung des Kondenssystems ACHTUNG! Das Kondenssystem muss mindestens Service und Wartung sind für einen problemlosen Betrieb einmal pro Jahr gereinigt und bei jedem Filterwechsel des Airlinq-Geräts und seiner Ausrüstung wichtig. Der kontrolliert werden. wesentliche Teil des Service besteht in der Reinigung und Inspektion des Kondenssystems sowie dem Filterwechsel. -
Seite 29: Filterwechsel
7.4. Filterwechsel 7.4.2. Filterwechsel Kühlmodul Achtung! Bei einem Filterwechsel muss das Gerät Alle Filter des Lüftungsgeräts einschl. Kühlmodul ausgeschaltet (mindestens 2 Sekunden lang auf die werden vom Filterüberwachungssystem des Geräts Funktionstaste drücken), und die Stromzufuhr zum überwacht. Die Filter sind zu wechseln, wenn das Gerät unterbrochen und gegen Wiedereinschalten Filterüberwachungssystem einen Filterwechsel anzeigt gesichert werden. -
Seite 30: Filterwechsel Geräte Dv 100, 300, 500, 800 Und S1000
7.4.3. Filterwechsel geräte DV 100, 300, Filterposition: 500, 800 und s1000 DV 300, 500, 800 h: Außenluftfilter (1) und Abluftfilter Die Lüftungsgeräte sind mit einem Abluftfilter (nur M5) (2) ohne Halteplatte. sowie einem oder zwei Außenluftfiltern (M5, M6, F7, F9) versehen, ausgenommen Geräte mit einem Kühlmodul;... -
Seite 31: Filterwechsel Dv 900 Und Dv 1200
7.4.4. Filterwechsel DV 900 und DV 1200 Halteplatte für Außenluftfilter (1) unter dem Abluftfilter. Achtung! Bei einem Filterwechsel muss das Gerät ausgeschaltet (mindestens 2 Sekunden lang auf die Funktionstaste drücken), und die Stromzufuhr zum Gerät unterbrochen und gegen Wiedereinschalten gesichert werden. • Die Servicetür des Geräts öffnen (DV 900) / Seitenpaneele und Abluftpaneel entfernen (DV 1200). - Seite 32 Filterposition DV 900: Filterposition DV 1200: 1. Außenluftfilter (1) (M5, M6, F7, F9) hinter Servicetür Der Außenluftfilter (M5, M6, F7, F9) ist hinter den oben an einem DV 900: Seitenpaneelen an der Motorsektion montiert und von links ebenso wie von rechts zugänglich. Der Abluftfilter (M5) ist hinter dem Abluftpaneel montiert.
-
Seite 33: Filterübersicht
7.5. Filterübersicht Standardfilter M5: Gerät Außenluft, Maße [mm] Abluft, Maße [mm] DV 100 195 x 185 x 92 195 x 185 x 92 195 x 185 x 92 195 x 185 x 92 DV 100 + CC 100 195 x 185 x 92 195 x 185 x 92 195 x 185 x 92 195 x 185 x 92... - Seite 34 einstellen der Zuluftöffnung DV 1200 DV 100, 300, 500 und 800 Die Lamellen der Zuluftöffnung lassen sich leicht biegen, z. B. mit einer Spitzzange, um die Einblasrichtung anzupassen. Die Lamellen der Zuluftöffnung lassen sich leicht biegen, z. B. mit einer Spitzzange, um die Einblasrichtung anzupassen. DV 900 Oben an der Servicetür kann die Fläche der Zuluftöffnung eingestellt und mithilfe einer Abdeckplatte fixiert werden.
-
Seite 35: Kühlmodul - Sicherheitsanweisungen
Fehlerbeschreibung 7.6. Kühlmodul – sicherheitsanweisungen Das bedienpaneel zeigt nichts an: Das Kühlmodul ist von der Richtlinie für Druckbehälter PED 1. Das Gerät ist ausgeschaltet. lt. Artikel 1 Abs. 3.6 ausgenommen. Gerät manuell starten. Siehe Seite 7 oder 13. 2. Die Stromversorgung ist unterbrochen. Stromversorgung einschalten. -
Seite 36: Abkürzungsverzeichnis
Abkürzungsverzeichnis Universal Serial Bus u/min Umdrehungen pro Minute (RPM - Revolutions Prozent Per Minute) °c Grad Celsius A-gms Analoges Gebäude Management System Analoger Eingang AQc L Airlinq Steuerbox Typ L, schwarze Box AQc P Airlinq Steuerbox Typ P, graue Box Building Management System (Gebäude Management System) Kühlmodul... -
Seite 37: Quick Guide Airlinq L
Quick guide Automatischen bedienungssperre deaktivieren. Min. 1 Sek. lang auf die aktuelle Luftmenge drücken. Luftmenge einstellen. Auf die aktuelle Luftmenge drücken und mit dem Warnung und Alarm. Finger zur gewünschten Luftmenge ziehen. Leuchtet gelb bei Warnungen und rot bei Alarmen. Ferien modus - symbol. -
Seite 38: Quick Guide Airlinq P
Quick guide Luftmenge einstellen. Auf die aktuelle Luftmenge drücken und mit dem Finger zur gewünschten Luftmenge ziehen. Oder Direkt auf die gewünschte Luftmenge drücken. Warnung und Alarm. Leuchtet gelb bei Warnungen und rot -niveausymbol (wird bei aktivem CO -Sensor bei Alarmen. angezeigt). - Seite 42 Produktinformation gemäß "Verordnung (EU) Nr. 1253/2014, Anhang IV - Informationsanforderungen für WLA gemäß Artikel 4, Absatz (1)" und "Delegierte Verordnung (EU) Nr. 1254/2014, Anhang IV - Produktdatenblatt". l l e c) Spezi scher Energieverbrauch (SEV) f ü t ä Zwei-Richtung-Lüftungsgerät e) Art des eingebauten Antriebs Drehzahlregelung r ä...
-
Seite 43: Eg-Konformitätserklärung
D-53359 Rheinbach erklärt hiermit, dass folgendes Lüftungsgerät / Kühlmodul Serie und Typ (Seriennummer)) Gerät: Duplexvent 100 L (3102501-3199999), Duplexvent 300 L und P, (0704474-0799999), Duplexvent 500 L und P, (0307389-0399999), Duplexvent 800 L und P, (0902947-0999999), Duplexvent 900 P, (0500787-0599999),... - Seite 44 Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11...
