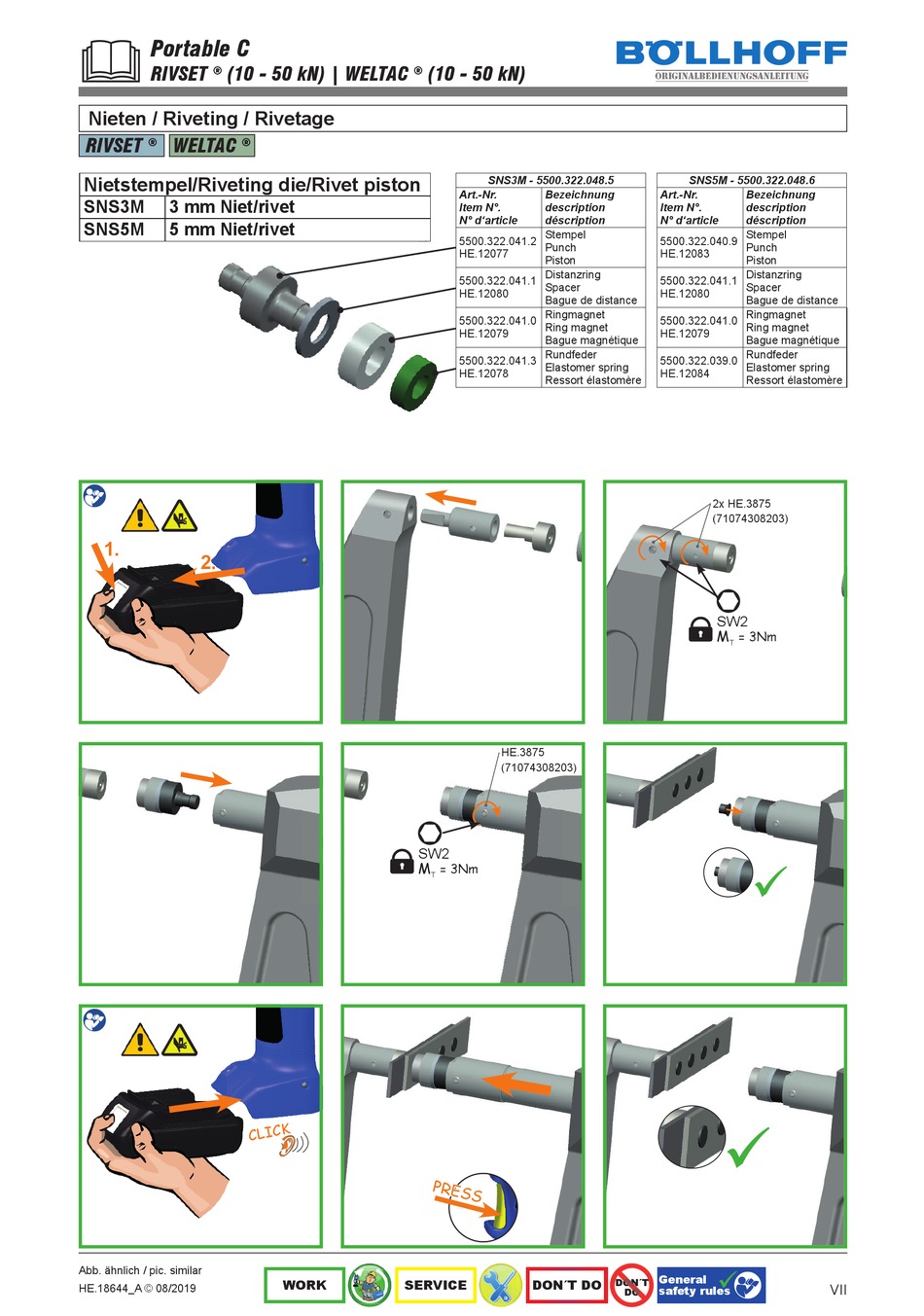

Bollhoff Portable C RIVSET Bedienungsanleitung Seite 9

Portable C
RIVSET (10 - 50 kN) | WELTAC
®
Nieten / Riveting / Rivetage
RIVSET WELTAC
® ®
Nietstempel/Riveting die/Rivet piston
SNS3M 3 mm Niet/rivet
SNS5M 5 mm Niet/rivet
1.
2.
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
SW2
M
= 3Nm
T
WORK SERVICE
SNS3M - 5500.322.048.5
Art.-Nr. Bezeichnung
Item N°. description
N° d'article déscription
Stempel
5500.322.041.2
Punch
HE.12077
Piston
Distanzring
5500.322.041.1
Spacer
HE.12080
Bague de distance
Ringmagnet
5500.322.041.0
Ring magnet
HE.12079
Bague magnétique
Rundfeder
5500.322.041.3
Elastomer spring
HE.12078
Ressort élastomère
HE.3875
(71074308203)
DON´T DO
originalbedienungsanleitung
SNS5M - 5500.322.048.6
Art.-Nr. Bezeichnung
Item N°. description
N° d'article déscription
Stempel
5500.322.040.9
Punch
HE.12083
Piston
Distanzring
5500.322.041.1
Spacer
HE.12080
Bague de distance
Ringmagnet
5500.322.041.0
Ring magnet
HE.12079
Bague magnétique
Rundfeder
5500.322.039.0
Elastomer spring
HE.12084
Ressort élastomère
2x HE.3875
(71074308203)
SW2
M
= 3Nm
T


