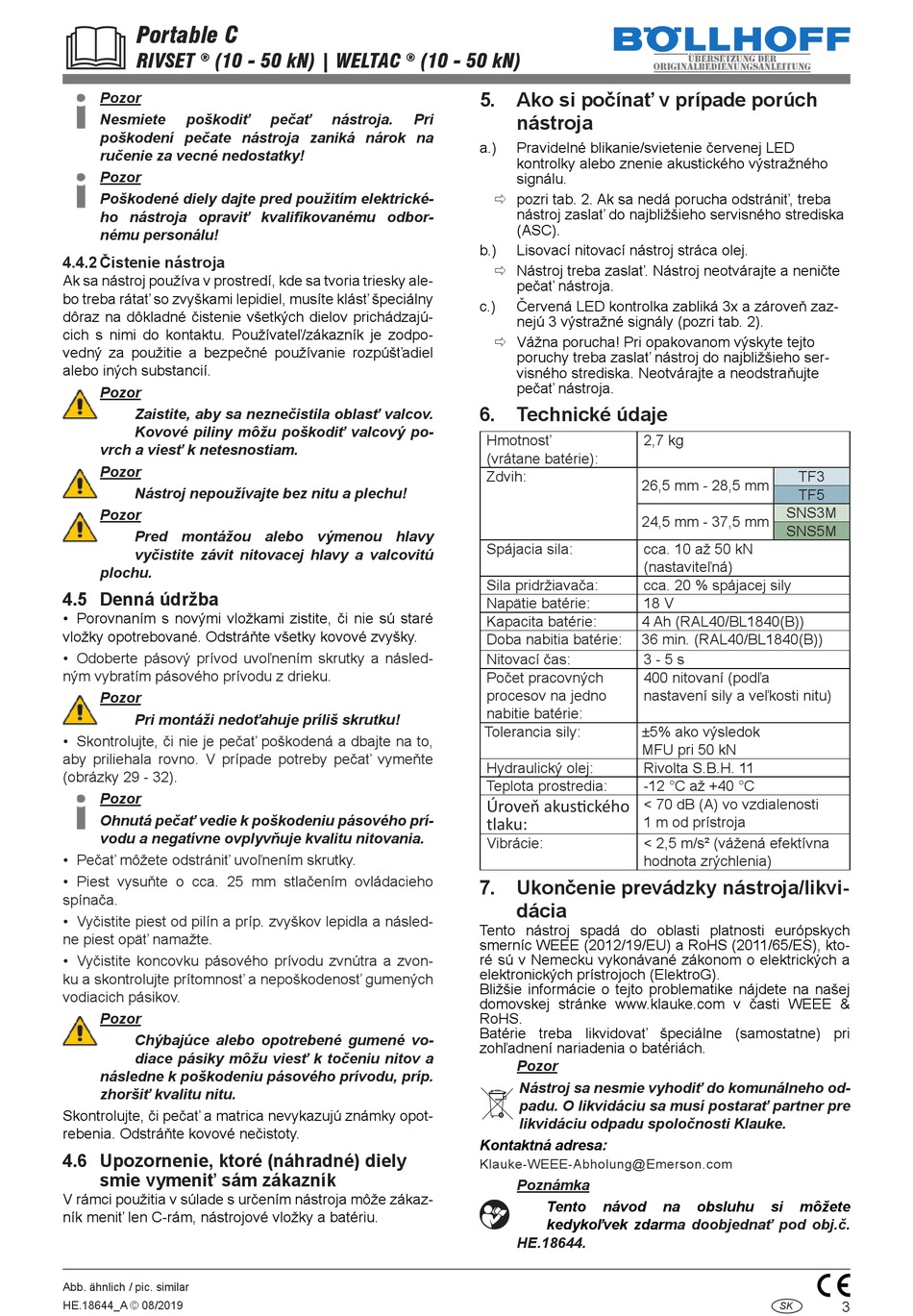

Portable C
RIVSET
(10 - 50 kN) | WELTAC
®
Pozor
Nesmiete
poškodiť
poškodení pečate nástroja zaniká nárok na
ručenie za vecné nedostatky!
Pozor
Poškodené diely dajte pred použitím elektrické-
ho nástroja opraviť kvalifi kovanému odbor-
nému personálu!
4.4.2 Čistenie nástroja
Ak sa nástroj používa v prostredí, kde sa tvoria triesky ale-
bo treba rátať so zvyškami lepidiel, musíte klásť špeciálny
dôraz na dôkladné čistenie všetkých dielov prichádzajú-
cich s nimi do kontaktu. Používateľ/zákazník je zodpo-
vedný za použitie a bezpečné používanie rozpúšťadiel
alebo iných substancií.
Pozor
Zaistite, aby sa neznečistila oblasť valcov.
Kovové piliny môžu poškodiť valcový po-
vrch a viesť k netesnostiam.
Pozor
Nástroj nepoužívajte bez nitu a plechu!
Pozor
Pred montážou alebo výmenou hlavy
vyčistite závit nitovacej hlavy a valcovitú
plochu.
4.5 Denná údržba
• Porovnaním s novými vložkami zistite, či nie sú staré
vložky opotrebované. Odstráňte všetky kovové zvyšky.
• Odoberte pásový prívod uvoľnením skrutky a násled-
ným vybratím pásového prívodu z drieku.
Pozor
Pri montáži nedoťahuje príliš skrutku!
• Skontrolujte, či nie je pečať poškodená a dbajte na to,
aby priliehala rovno. V prípade potreby pečať vymeňte
(obrázky 29 - 32).
Pozor
Ohnutá pečať vedie k poškodeniu pásového prí-
vodu a negatívne ovplyvňuje kvalitu nitovania.
• Pečať môžete odstrániť uvoľnením skrutky.
• Piest vysuňte o cca. 25 mm stlačením ovládacieho
spínača.
• Vyčistite piest od pilín a príp. zvyškov lepidla a násled-
ne piest opäť namažte.
• Vyčistite koncovku pásového prívodu zvnútra a zvon-
ku a skontrolujte prítomnosť a nepoškodenosť gumených
vodiacich pásikov.
Pozor
Chýbajúce alebo opotrebené gumené vo-
diace pásiky môžu viesť k točeniu nitov a
následne k poškodeniu pásového prívodu, príp.
zhoršiť kvalitu nitu.
Skontrolujte, či pečať a matrica nevykazujú známky opot-
rebenia. Odstráňte kovové nečistoty.
4.6 Upozornenie, ktoré (náhradné) diely
smie vymeniť sám zákazník
V rámci použitia v súlade s určením nástroja môže zákaz-
ník meniť len C-rám, nástrojové vložky a batériu.
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
pečať
nástroja.
Pri
5.
Ako si počínať v prípade porúch
nástroja
a.)
Pravidelné blikanie/svietenie červenej LED
kontrolky alebo znenie akustického výstražného
signálu.
pozri tab. 2. Ak sa nedá porucha odstrániť, treba
nástroj zaslať do najbližšieho servisného strediska
(ASC).
b.)
Lisovací nitovací nástroj stráca olej.
Nástroj treba zaslať. Nástroj neotvárajte a neničte
pečať nástroja.
c.)
Červená LED kontrolka zabliká 3x a zároveň zaz-
nejú 3 výstražné signály (pozri tab. 2).
Vážna porucha! Pri opakovanom výskyte tejto
poruchy treba zaslať nástroj do najbližšieho ser-
visného strediska. Neotvárajte a neodstraňujte
pečať nástroja.
6.
Technické údaje
Hmotnosť
2,7 kg
(vrátane batérie):
Zdvih:
26,5 mm - 28,5 mm
24,5 mm - 37,5 mm
Spájacia sila:
cca. 10 až 50 kN
(nastaviteľná)
Sila pridržiavača:
cca. 20 % spájacej sily
Napätie batérie:
18 V
Kapacita batérie:
4 Ah (RAL40/BL1840(B))
Doba nabitia batérie:
36 min. (RAL40/BL1840(B))
Nitovací čas:
3 - 5 s
Počet pracovných
400 nitovaní (podľa
procesov na jedno
nastavení sily a veľkosti nitu)
nabitie batérie:
Tolerancia sily:
±5% ako výsledok
MFU pri 50 kN
Hydraulický olej:
Rivolta S.B.H. 11
Teplota prostredia:
-12 °C až +40 °C
< 70 dB (A) vo vzdialenosti
Úroveň akus ckého
1 m od prístroja
tlaku:
Vibrácie:
< 2,5 m/s² (vážená efektívna
hodnota zrýchlenia)
7.
Ukončenie prevádzky nástroja/likvi-
dácia
Tento nástroj spadá do oblasti platnosti európskych
smerníc WEEE (2012/19/EU) a RoHS (2011/65/ES), kto-
ré sú v Nemecku vykonávané zákonom o elektrických a
elektronických prístrojoch (ElektroG).
Bližšie informácie o tejto problematike nájdete na našej
domovskej stránke www.klauke.com v časti WEEE &
RoHS.
Batérie treba likvidovať špeciálne (samostatne) pri
zohľadnení nariadenia o batériách.
Pozor
Nástroj sa nesmie vyhodiť do komunálneho od-
padu. O likvidáciu sa musí postarať partner pre
likvidáciu odpadu spoločnosti Klauke.
Kontaktná adresa:
Klauke-WEEE-Abholung@Emerson.com
Poznámka
Tento
návod
kedykoľvek
zdarma doobjednať pod obj.č.
HE.18644.
Übersetzung der
originalbedienungsanleitung
TF3
TF5
SNS3M
SNS5M
na
obsluhu
si
môžete
SK
3
