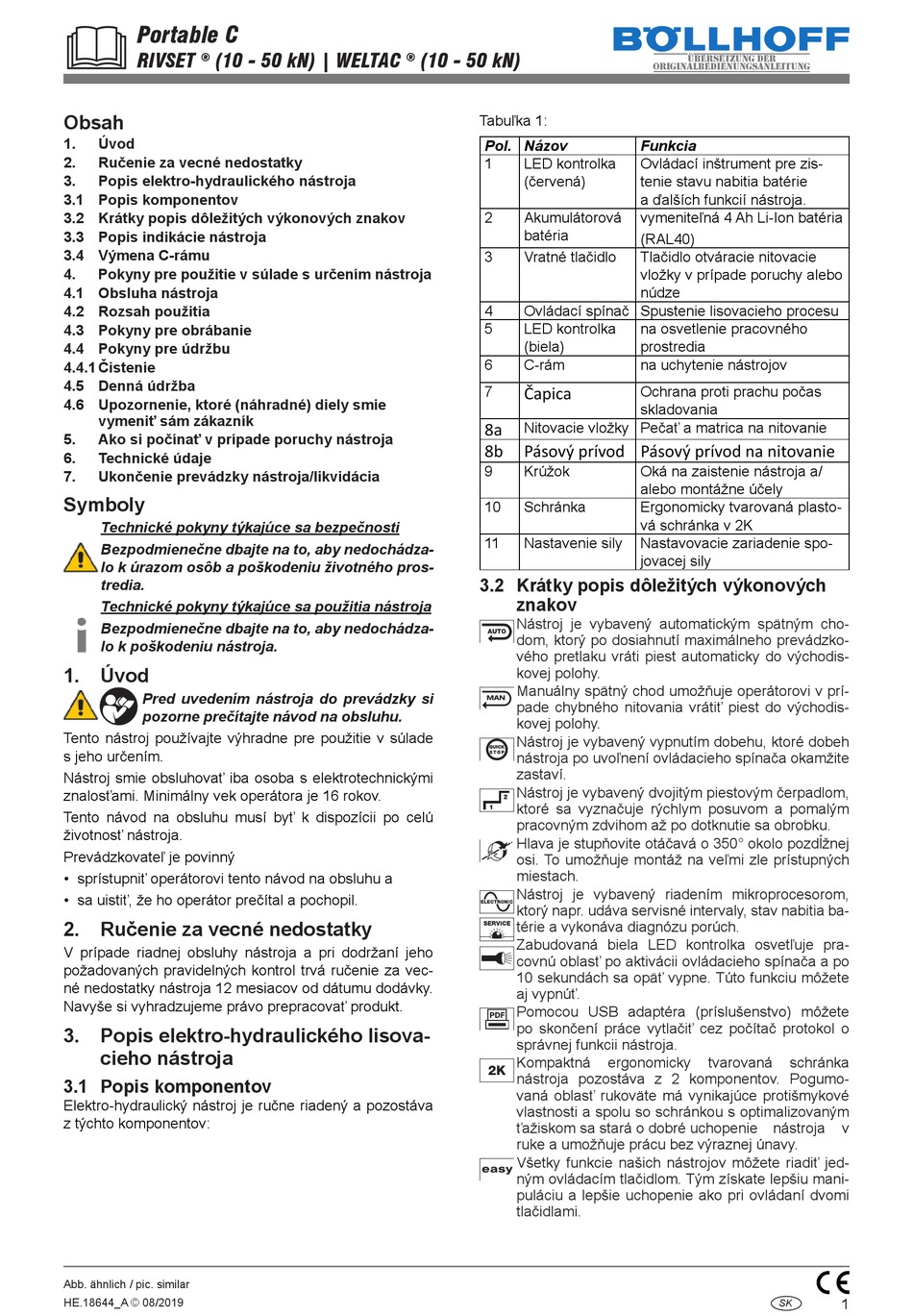

Portable C
RIVSET
(10 - 50 kN) | WELTAC
®
Obsah
1.
Úvod
2.
Ručenie za vecné nedostatky
3.
Popis elektro-hydraulického nástroja
3.1 Popis komponentov
3.2 Krátky popis dôležitých výkonových znakov
3.3 Popis indikácie nástroja
3.4 Výmena C-rámu
4.
Pokyny pre použitie v súlade s určením nástroja
4.1 Obsluha nástroja
4.2 Rozsah použitia
4.3 Pokyny pre obrábanie
4.4 Pokyny pre údržbu
4.4.1 Čistenie
4.5 Denná údržba
4.6 Upozornenie, ktoré (náhradné) diely smie
vymeniť sám zákazník
5.
Ako si počínať v prípade poruchy nástroja
6.
Technické údaje
7.
Ukončenie prevádzky nástroja/likvidácia
Symboly
Technické pokyny týkajúce sa bezpečnosti
Bezpodmienečne dbajte na to, aby nedochádza-
lo k úrazom osôb a poškodeniu životného pros-
tredia.
Technické pokyny týkajúce sa použitia nástroja
Bezpodmienečne dbajte na to, aby nedochádza-
lo k poškodeniu nástroja.
1.
Úvod
Pred uvedením nástroja do prevádzky si
pozorne prečítajte návod na obsluhu.
Tento nástroj používajte výhradne pre použitie v súlade
s jeho určením.
Nástroj smie obsluhovať iba osoba s elektrotechnickými
znalosťami. Minimálny vek operátora je 16 rokov.
Tento návod na obsluhu musí byť k dispozícii po celú
životnosť nástroja.
Prevádzkovateľ je povinný
• sprístupniť operátorovi tento návod na obsluhu a
• sa uistiť, že ho operátor prečítal a pochopil.
2.
Ručenie za vecné nedostatky
V prípade riadnej obsluhy nástroja a pri dodržaní jeho
požadovaných pravidelných kontrol trvá ručenie za vec-
né nedostatky nástroja 12 mesiacov od dátumu dodávky.
Navyše si vyhradzujeme právo prepracovať produkt.
3.
Popis elektro-hydraulického lisova-
cieho nástroja
3.1 Popis komponentov
Elektro-hydraulický nástroj je ručne riadený a pozostáva
z týchto komponentov:
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
Tabuľka 1:
Pol. Názov
1
LED kontrolka
(červená)
2
Akumulátorová
batéria
3
Vratné tlačidlo
4
Ovládací spínač Spustenie lisovacieho procesu
5
LED kontrolka
(biela)
6
C-rám
7
Čapica
Nitovacie vložky Pečať a matrica na nitovanie
8a
8b
Pásový prívod Pásový prívod na nitovanie
9
Krúžok
10
Schránka
11
Nastavenie sily
3.2 Krátky popis dôležitých výkonových
znakov
Nástroj je vybavený automatickým spätným cho-
dom, ktorý po dosiahnutí maximálneho prevádzko-
vého pretlaku vráti piest automaticky do východis-
kovej polohy.
Manuálny spätný chod umožňuje operátorovi v prí-
pade chybného nitovania vrátiť piest do východis-
kovej polohy.
Nástroj je vybavený vypnutím dobehu, ktoré dobeh
nástroja po uvoľnení ovládacieho spínača okamžite
zastaví.
Nástroj je vybavený dvojitým piestovým čerpadlom,
ktoré sa vyznačuje rýchlym posuvom a pomalým
pracovným zdvihom až po dotknutie sa obrobku.
Hlava je stupňovite otáčavá o 350° okolo pozdĺžnej
osi. To umožňuje montáž na veľmi zle prístupných
miestach.
Nástroj je vybavený riadením mikroprocesorom,
ktorý napr. udáva servisné intervaly, stav nabitia ba-
térie a vykonáva diagnózu porúch.
Zabudovaná biela LED kontrolka osvetľuje pra-
covnú oblasť po aktivácii ovládacieho spínača a po
10 sekundách sa opäť vypne. Túto funkciu môžete
aj vypnúť.
Pomocou USB adaptéra (príslušenstvo) môžete
po skončení práce vytlačiť cez počítač protokol o
správnej funkcii nástroja.
Kompaktná
2K
nástroja pozostáva z 2 komponentov. Pogumo-
vaná oblasť rukoväte má vynikajúce protišmykové
vlastnosti a spolu so schránkou s optimalizovaným
ťažiskom sa stará o dobré uchopenie nástroja
ruke a umožňuje prácu bez výraznej únavy.
Všetky funkcie našich nástrojov môžete riadiť jed-
ným ovládacím tlačidlom. Tým získate lepšiu mani-
puláciu a lepšie uchopenie ako pri ovládaní dvomi
tlačidlami.
Übersetzung der
originalbedienungsanleitung
Funkcia
Ovládací inštrument pre zis-
tenie stavu nabitia batérie
a ďalších funkcií nástroja.
vymeniteľná 4 Ah Li-Ion batéria
(RAL40)
Tlačidlo otváracie nitovacie
vložky v prípade poruchy alebo
núdze
na osvetlenie pracovného
prostredia
na uchytenie nástrojov
Ochrana proti prachu počas
skladovania
Oká na zaistenie nástroja a/
alebo montážne účely
Ergonomicky tvarovaná plasto-
vá schránka v 2K
Nastavovacie zariadenie spo-
jovacej sily
ergonomicky
tvarovaná
SK
schránka
v
1
