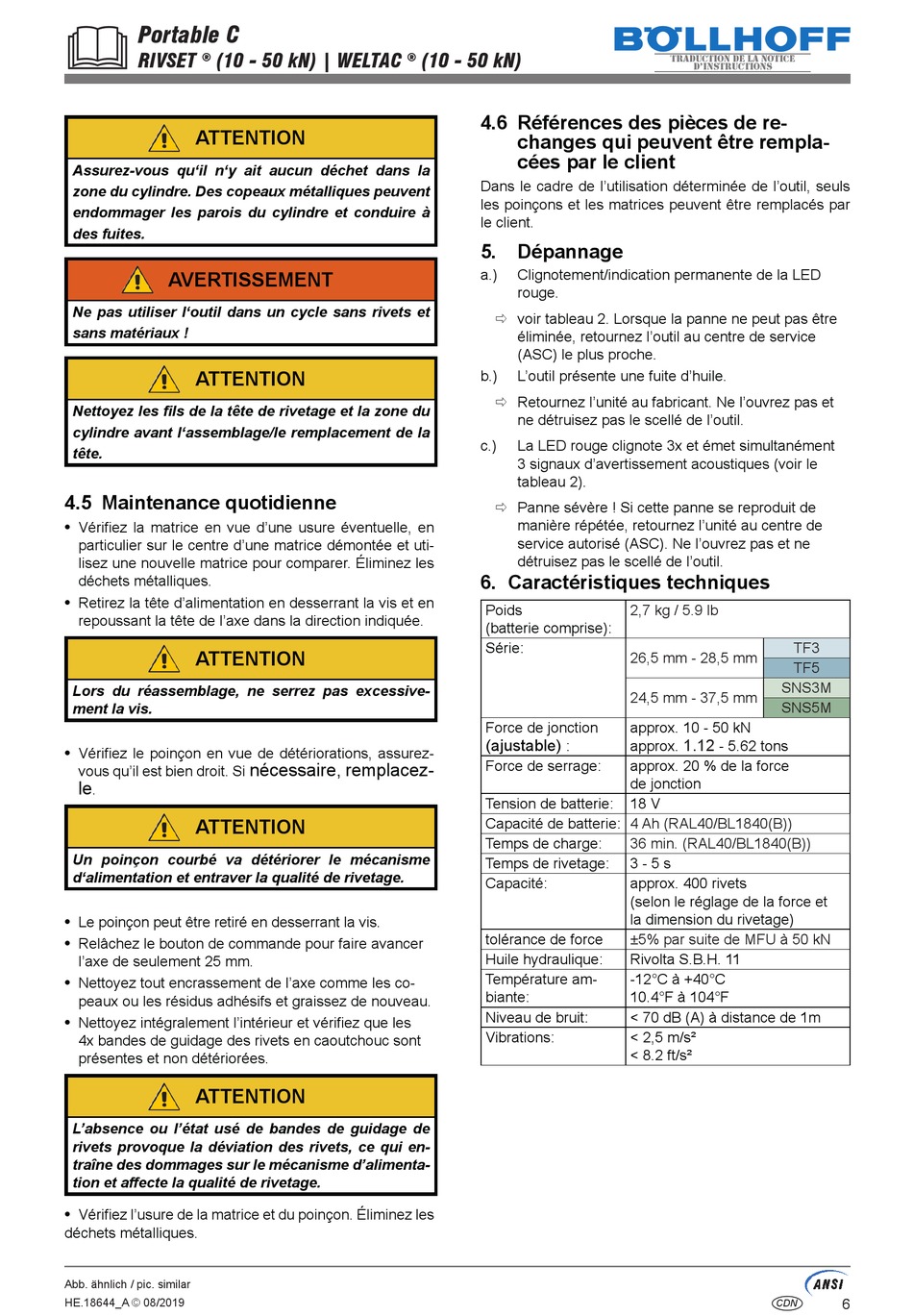

Portable C
RIVSET
(10 - 50 kN) | WELTAC
®
ATTENTION
Assurez-vous qu'il n'y ait aucun déchet dans la
zone du cylindre. Des copeaux métalliques peuvent
endommager les parois du cylindre et conduire à
des fuites.
AVERTISSEMENT
Ne pas utiliser l'outil dans un cycle sans rivets et
sans matériaux !
ATTENTION
Nettoyez les fi ls de la tête de rivetage et la zone du
cylindre avant l'assemblage/le remplacement de la
tête.
4.5 Maintenance quotidienne
•
Vérifi ez la matrice en vue d'une usure éventuelle, en
particulier sur le centre d'une matrice démontée et uti-
lisez une nouvelle matrice pour comparer. Éliminez les
déchets métalliques.
•
Retirez la tête d'alimentation en desserrant la vis et en
repoussant la tête de l'axe dans la direction indiquée.
ATTENTION
Lors du réassemblage, ne serrez pas excessive-
ment la vis.
•
Vérifi ez le poinçon en vue de détériorations, assurez-
vous qu'il est bien droit. Si
le
.
ATTENTION
Un poinçon courbé va détériorer le mécanisme
d'alimentation et entraver la qualité de rivetage.
•
Le poinçon peut être retiré en desserrant la vis.
•
Relâchez le bouton de commande pour faire avancer
l'axe de seulement 25 mm.
•
Nettoyez tout encrassement de l'axe comme les co-
peaux ou les résidus adhésifs et graissez de nouveau.
•
Nettoyez intégralement l'intérieur et vérifi ez que les
4x bandes de guidage des rivets en caoutchouc sont
présentes et non détériorées.
ATTENTION
L'absence ou l'état usé de bandes de guidage de
rivets provoque la déviation des rivets, ce qui en-
traîne des dommages sur le mécanisme d'alimenta-
tion et aff ecte la qualité de rivetage.
•
Vérifi ez l'usure de la matrice et du poinçon. Éliminez les
déchets métalliques.
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
nécessaire, remplacez-
4.6 Références des pièces de re-
changes qui peuvent être rempla-
cées par le client
Dans le cadre de l'utilisation déterminée de l'outil, seuls
les poinçons et les matrices peuvent être remplacés par
le client.
5.
Dépannage
a.)
Clignotement/indication permanente de la LED
rouge.
voir tableau 2. Lorsque la panne ne peut pas être
éliminée, retournez l'outil au centre de service
(ASC) le plus proche.
b.)
L'outil présente une fuite d'huile.
Retournez l'unité au fabricant. Ne l'ouvrez pas et
ne détruisez pas le scellé de l'outil.
c.)
La LED rouge clignote 3x et émet simultanément
3 signaux d'avertissement acoustiques (voir le
tableau 2).
Panne sévère ! Si cette panne se reproduit de
manière répétée, retournez l'unité au centre de
service autorisé (ASC). Ne l'ouvrez pas et ne
détruisez pas le scellé de l'outil.
6. Caractéristiques techniques
Poids
2,7 kg / 5.9 lb
(batterie comprise):
Série:
26,5 mm - 28,5 mm
24,5 mm - 37,5 mm
Force de jonction
approx. 10 - 50 kN
(ajustable)
:
approx.
Force de serrage:
approx. 20 % de la force
de jonction
Tension de batterie:
18 V
Capacité de batterie:
4 Ah (RAL40/BL1840(B))
Temps de charge:
36 min. (RAL40/BL1840(B))
Temps de rivetage:
3 - 5 s
Capacité:
approx. 400 rivets
(selon le réglage de la force et
la dimension du rivetage)
tolérance de force
±5% par suite de MFU à 50 kN
Huile hydraulique:
Rivolta S.B.H. 11
Température am-
-12°C à +40°C
biante:
10.4°F à 104°F
Niveau de bruit:
< 70 dB (A) à distance de 1m
Vibrations:
< 2,5 m/s²
< 8.2 ft/s²
traduction de la notice
d'instructions
TF3
TF5
SNS3M
SNS5M
1.12
- 5.62 tons
6
6
