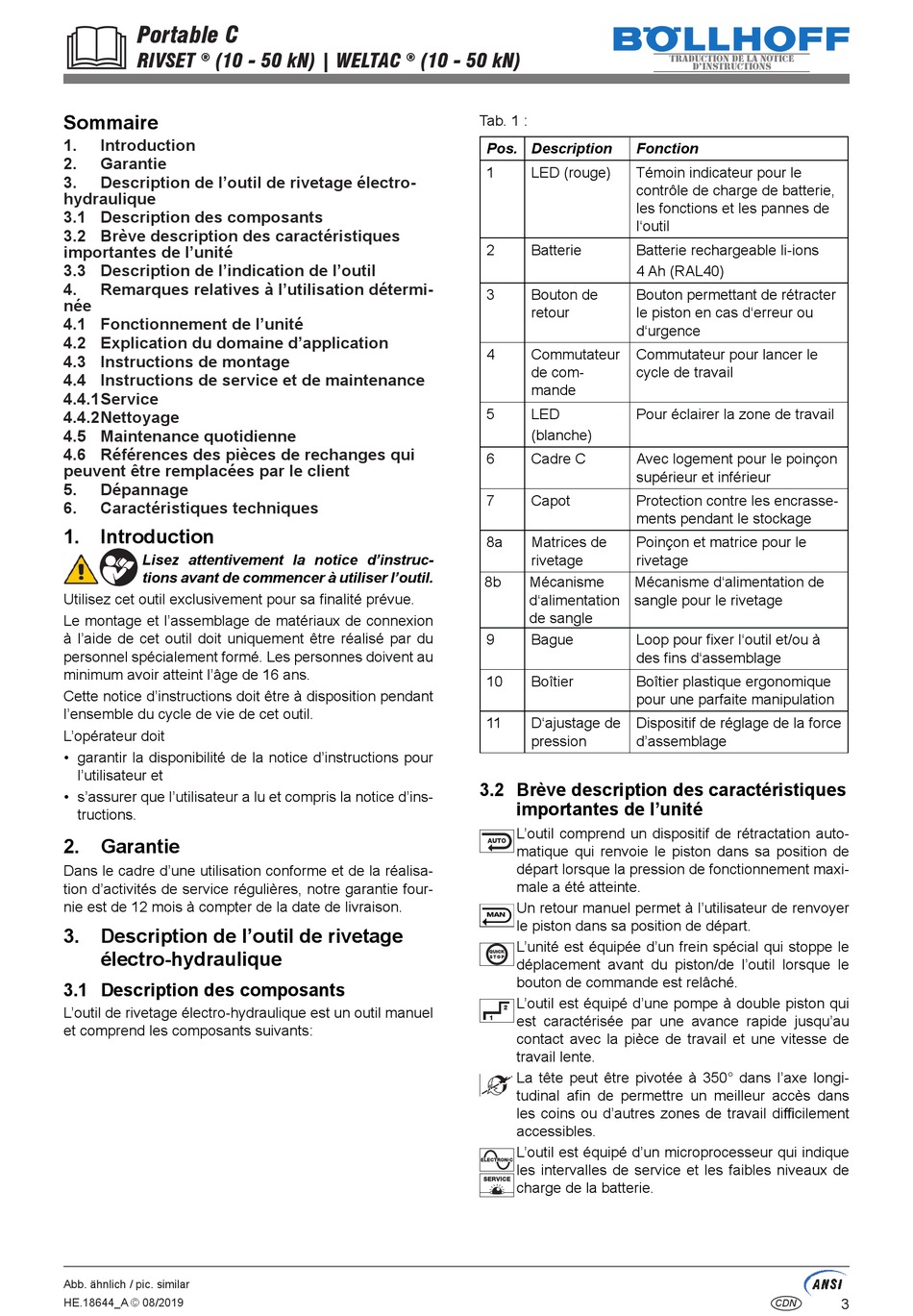

Portable C
RIVSET
(10 - 50 kN) | WELTAC
®
Sommaire
1.
Introduction
2.
Garantie
3.
Description de l'outil de rivetage électro-
hydraulique
3.1 Description des composants
3.2 Brève description des caractéristiques
importantes de l'unité
3.3 Description de l'indication de l'outil
4.
Remarques relatives à l'utilisation détermi-
née
4.1 Fonctionnement de l'unité
4.2 Explication du domaine d'application
4.3 Instructions de montage
4.4 Instructions de service et de maintenance
4.4.1 Service
4.4.2 Nettoyage
4.5 Maintenance quotidienne
4.6 Références des pièces de rechanges qui
peuvent être remplacées par le client
5.
Dépannage
6.
Caractéristiques techniques
1.
Introduction
Lisez attentivement la notice d'instruc-
tions avant de commencer à utiliser l'outil.
Utilisez cet outil exclusivement pour sa fi nalité prévue.
Le montage et l'assemblage de matériaux de connexion
à l'aide de cet outil doit uniquement être réalisé par du
personnel spécialement formé. Les personnes doivent au
minimum avoir atteint l'âge de 16 ans.
Cette notice d'instructions doit être à disposition pendant
l'ensemble du cycle de vie de cet outil.
L'opérateur doit
• garantir la disponibilité de la notice d'instructions pour
l'utilisateur et
• s'assurer que l'utilisateur a lu et compris la notice d'ins-
tructions.
2.
Garantie
Dans le cadre d'une utilisation conforme et de la réalisa-
tion d'activités de service régulières, notre garantie four-
nie est de 12 mois à compter de la date de livraison.
3.
Description de l'outil de rivetage
électro-hydraulique
3.1 Description des composants
L'outil de rivetage électro-hydraulique est un outil manuel
et comprend les composants suivants:
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
Tab. 1 :
Pos. Description
1
LED (rouge)
2
Batterie
3
Bouton de
retour
4
Commutateur
de com-
mande
5
LED
(blanche)
6
Cadre C
7
Capot
8a
Matrices de
rivetage
8b
Mécanisme
d'alimentation
de sangle
9
Bague
10
Boîtier
11
D'ajustage de
pression
3.2 Brève description des caractéristiques
importantes de l'unité
L'outil comprend un dispositif de rétractation auto-
matique qui renvoie le piston dans sa position de
départ lorsque la pression de fonctionnement maxi-
male a été atteinte.
Un retour manuel permet à l'utilisateur de renvoyer
le piston dans sa position de départ.
L'unité est équipée d'un frein spécial qui stoppe le
déplacement avant du piston/de l'outil lorsque le
bouton de commande est relâché.
L'outil est équipé d'une pompe à double piston qui
est caractérisée par une avance rapide jusqu'au
contact avec la pièce de travail et une vitesse de
travail lente.
La tête peut être pivotée à 350° dans l'axe longi-
tudinal afi n de permettre un meilleur accès dans
les coins ou d'autres zones de travail diffi cilement
accessibles.
L'outil est équipé d'un microprocesseur qui indique
les intervalles de service et les faibles niveaux de
charge de la batterie.
traduction de la notice
d'instructions
Fonction
Témoin indicateur pour le
contrôle de charge de batterie,
les fonctions et les pannes de
l'outil
Batterie rechargeable li-ions
4 Ah (RAL40)
Bouton permettant de rétracter
le piston en cas d'erreur ou
d'urgence
Commutateur pour lancer le
cycle de travail
Pour éclairer la zone de travail
Avec logement pour le poinçon
supérieur et inférieur
Protection contre les encrasse-
ments pendant le stockage
Poinçon et matrice pour le
rivetage
Mécanisme d'alimentation de
sangle pour le rivetage
Loop pour fi xer l'outil et/ou à
des fi ns d'assemblage
Boîtier plastique ergonomique
pour une parfaite manipulation
Dispositif de réglage de la force
d'assemblage
CDN
3
