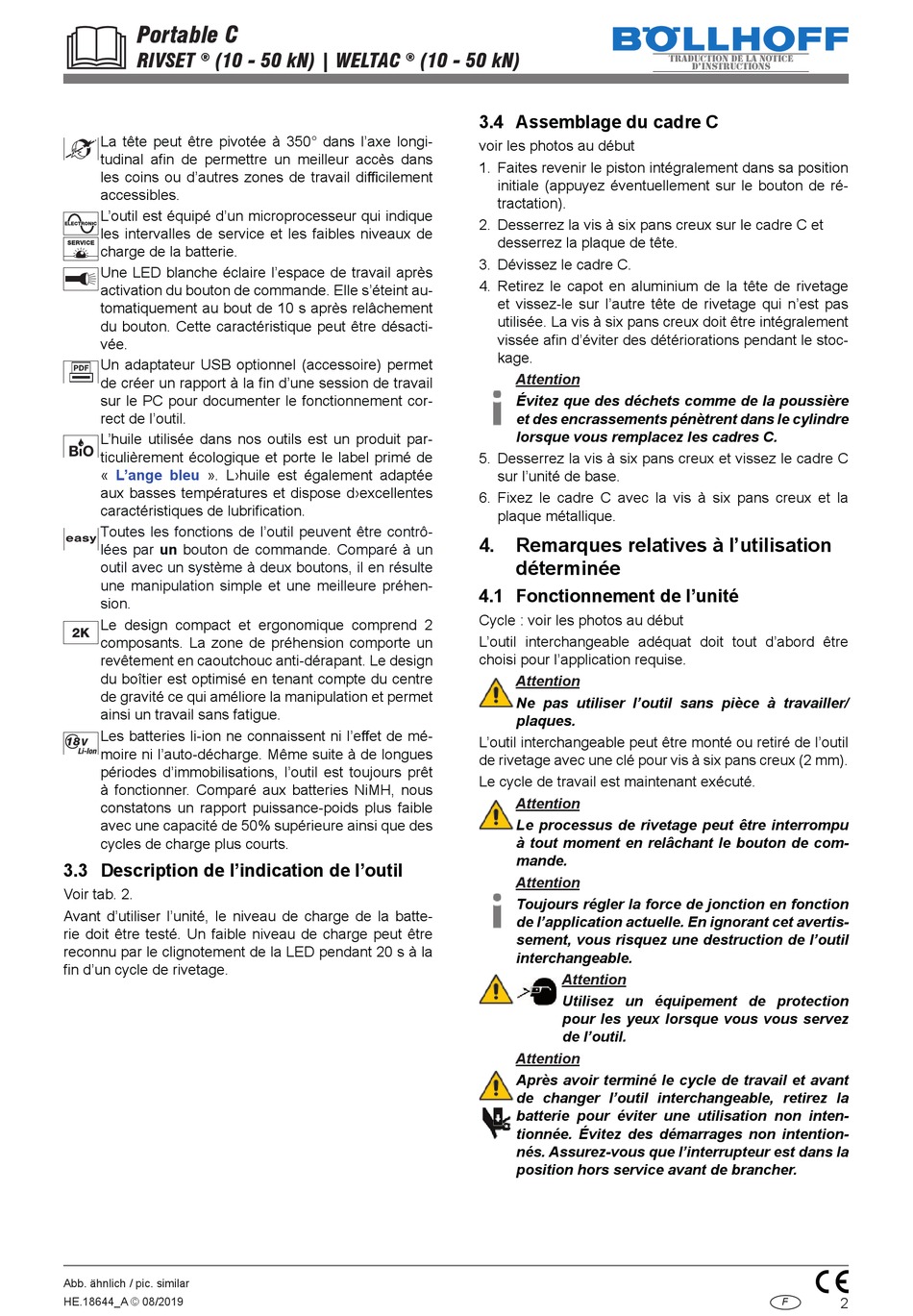

Portable C
RIVSET (10 - 50 kN) | WELTAC
®
La tête peut être pivotée à 350° dans l'axe longi-
tudinal afi n de permettre un meilleur accès dans
les coins ou d'autres zones de travail diffi cilement
accessibles.
L'outil est équipé d'un microprocesseur qui indique
les intervalles de service et les faibles niveaux de
charge de la batterie.
Une LED blanche éclaire l'espace de travail après
activation du bouton de commande. Elle s'éteint au-
tomatiquement au bout de 10 s après relâchement
du bouton. Cette caractéristique peut être désacti-
vée.
Un adaptateur USB optionnel (accessoire) permet
de créer un rapport à la fi n d'une session de travail
sur le PC pour documenter le fonctionnement cor-
rect de l'outil.
L'huile utilisée dans nos outils est un produit par-
ticulièrement écologique et porte le label primé de
« L'ange bleu ». L›huile est également adaptée
aux basses températures et dispose d›excellentes
caractéristiques de lubrifi cation.
Toutes les fonctions de l'outil peuvent être contrô-
lées par un bouton de commande. Comparé à un
outil avec un système à deux boutons, il en résulte
une manipulation simple et une meilleure préhen-
sion.
Le design compact et ergonomique comprend 2
2K
composants. La zone de préhension comporte un
revêtement en caoutchouc anti-dérapant. Le design
du boîtier est optimisé en tenant compte du centre
de gravité ce qui améliore la manipulation et permet
ainsi un travail sans fatigue.
Les batteries li-ion ne connaissent ni l'eff et de mé-
moire ni l'auto-décharge. Même suite à de longues
périodes d'immobilisations, l'outil est toujours prêt
à fonctionner. Comparé aux batteries NiMH, nous
constatons un rapport puissance-poids plus faible
avec une capacité de 50% supérieure ainsi que des
cycles de charge plus courts.
3.3 Description de l'indication de l'outil
Voir tab. 2.
Avant d'utiliser l'unité, le niveau de charge de la batte-
rie doit être testé. Un faible niveau de charge peut être
reconnu par le clignotement de la LED pendant 20 s à la
fi n d'un cycle de rivetage.
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
3.4 Assemblage du cadre C
voir les photos au début
1. Faites revenir le piston intégralement dans sa position
initiale (appuyez éventuellement sur le bouton de ré-
tractation).
2. Desserrez la vis à six pans creux sur le cadre C et
desserrez la plaque de tête.
3. Dévissez le cadre C.
4. Retirez le capot en aluminium de la tête de rivetage
et vissez-le sur l'autre tête de rivetage qui n'est pas
utilisée. La vis à six pans creux doit être intégralement
vissée afi n d'éviter des détériorations pendant le stoc-
kage.
Attention
Évitez que des déchets comme de la poussière
et des encrassements pénètrent dans le cylindre
lorsque vous remplacez les cadres C.
5. Desserrez la vis à six pans creux et vissez le cadre C
sur l'unité de base.
6. Fixez le cadre C avec la vis à six pans creux et la
plaque métallique.
4. Remarques relatives à l'utilisation
déterminée
4.1 Fonctionnement de l'unité
Cycle : voir les photos au début
L'outil interchangeable adéquat doit tout d'abord être
choisi pour l'application requise.
Attention
Ne pas utiliser l'outil sans pièce à travailler/
plaques.
L'outil interchangeable peut être monté ou retiré de l'outil
de rivetage avec une clé pour vis à six pans creux (2 mm).
Le cycle de travail est maintenant exécuté.
Attention
Le processus de rivetage peut être interrompu
à tout moment en relâchant le bouton de com-
mande.
Attention
Toujours régler la force de jonction en fonction
de l'application actuelle. En ignorant cet avertis-
sement, vous risquez une destruction de l'outil
interchangeable.
Attention
Utilisez un équipement de protection
pour les yeux lorsque vous vous servez
de l'outil.
Attention
Après avoir terminé le cycle de travail et avant
de changer l'outil interchangeable, retirez la
batterie pour éviter une utilisation non inten-
tionnée. Évitez des démarrages non intention-
nés. Assurez-vous que l'interrupteur est dans la
position hors service avant de brancher.
