Portable C
RIVSET (10 - 50 kN) | WELTAC
®
RIVSET

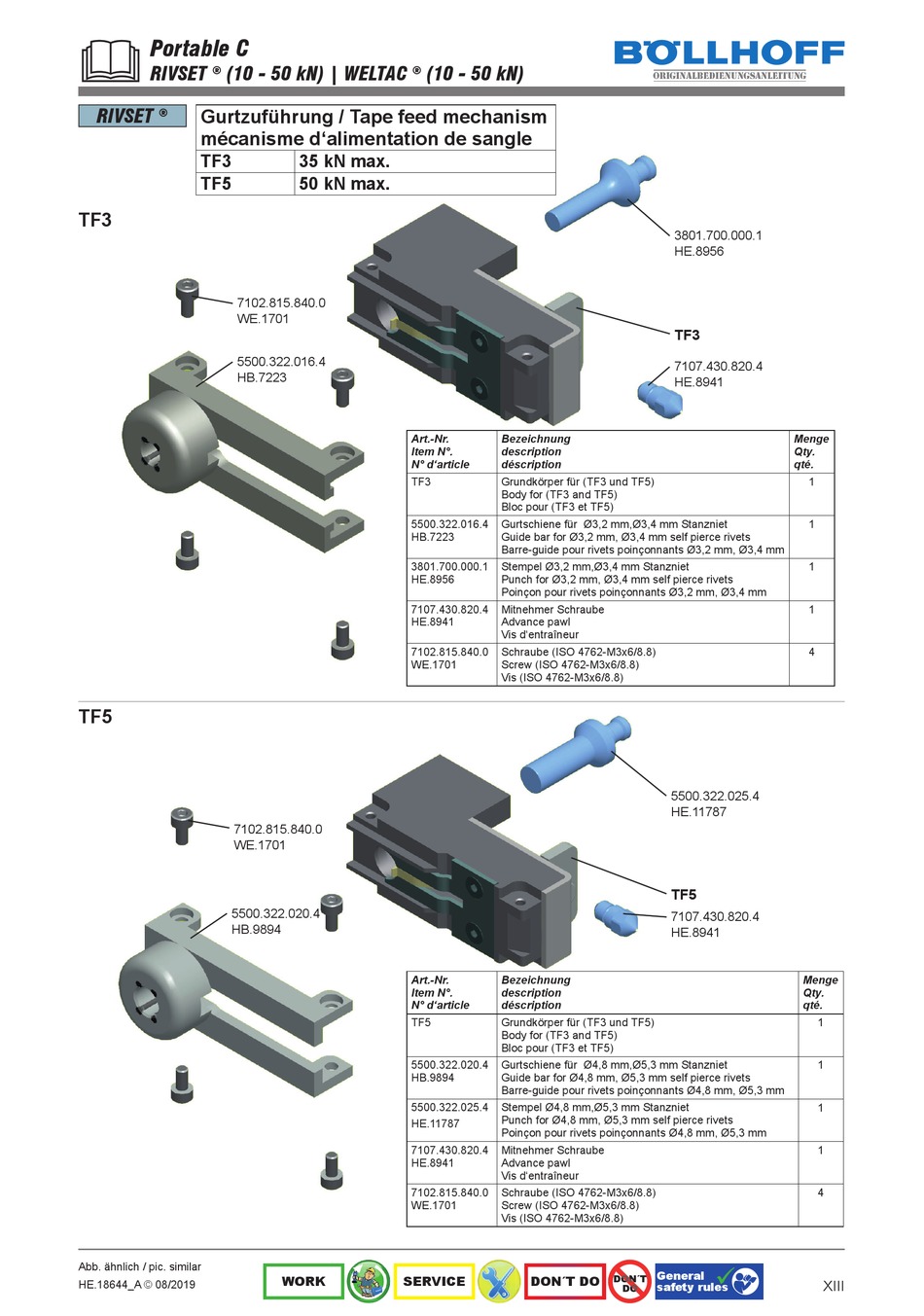

® Gurtzuführung / Tape feed mechanism
mécanisme d'alimentation de sangle
TF3
TF5
TF3
7102.815.840.0
WE.1701
5500.322.016.4
HB.7223
TF5
7102.815.840.0
WE.1701
5500.322.020.4
HB.9894
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
35 kN max.
50 kN max.
Art.-Nr.
Item N°.
N° d'article
TF3
5500.322.016.4
HB.7223
3801.700.000.1
HE.8956
7107.430.820.4
HE.8941
7102.815.840.0
WE.1701
Art.-Nr.
Item N°.
N° d'article
TF5
5500.322.020.4
HB.9894
5500.322.025.4
HE.11787
7107.430.820.4
HE.8941
7102.815.840.0
WE.1701
WORK SERVICE
originalbedienungsanleitung
3801.700.000.1
HE.8956
TF3
7107.430.820.4
HE.8941
Bezeichnung
description
déscription
Grundkörper für (TF3 und TF5)
Body for (TF3 and TF5)
Bloc pour (TF3 et TF5)
Gurtschiene für Ø3,2 mm,Ø3,4 mm Stanzniet
Guide bar for Ø3,2 mm, Ø3,4 mm self pierce rivets
Barre-guide pour rivets poinçonnants Ø3,2 mm, Ø3,4 mm
Stempel Ø3,2 mm,Ø3,4 mm Stanzniet
Punch for Ø3,2 mm, Ø3,4 mm self pierce rivets
Poinçon pour rivets poinçonnants Ø3,2 mm, Ø3,4 mm
Mitnehmer Schraube
Advance pawl
Vis d'entraîneur
Schraube (ISO 4762-M3x6/8.8)
Screw (ISO 4762-M3x6/8.8)
Vis (ISO 4762-M3x6/8.8)
5500.322.025.4
HE.11787
TF5
7107.430.820.4
HE.8941
Bezeichnung
description
déscription
Grundkörper für (TF3 und TF5)
Body for (TF3 and TF5)
Bloc pour (TF3 et TF5)
Gurtschiene für Ø4,8 mm,Ø5,3 mm Stanzniet
Guide bar for Ø4,8 mm, Ø5,3 mm self pierce rivets
Barre-guide pour rivets poinçonnants Ø4,8 mm, Ø5,3 mm
Stempel Ø4,8 mm,Ø5,3 mm Stanzniet
Punch for Ø4,8 mm, Ø5,3 mm self pierce rivets
Poinçon pour rivets poinçonnants Ø4,8 mm, Ø5,3 mm
Mitnehmer Schraube
Advance pawl
Vis d'entraîneur
Schraube (ISO 4762-M3x6/8.8)
Screw (ISO 4762-M3x6/8.8)
Vis (ISO 4762-M3x6/8.8)
General
DON´T DO
safety rules
Menge
Qty.
qté.
1
1
1
1
4
Menge
Qty.
qté.
1
1
1
1
4
XIII
