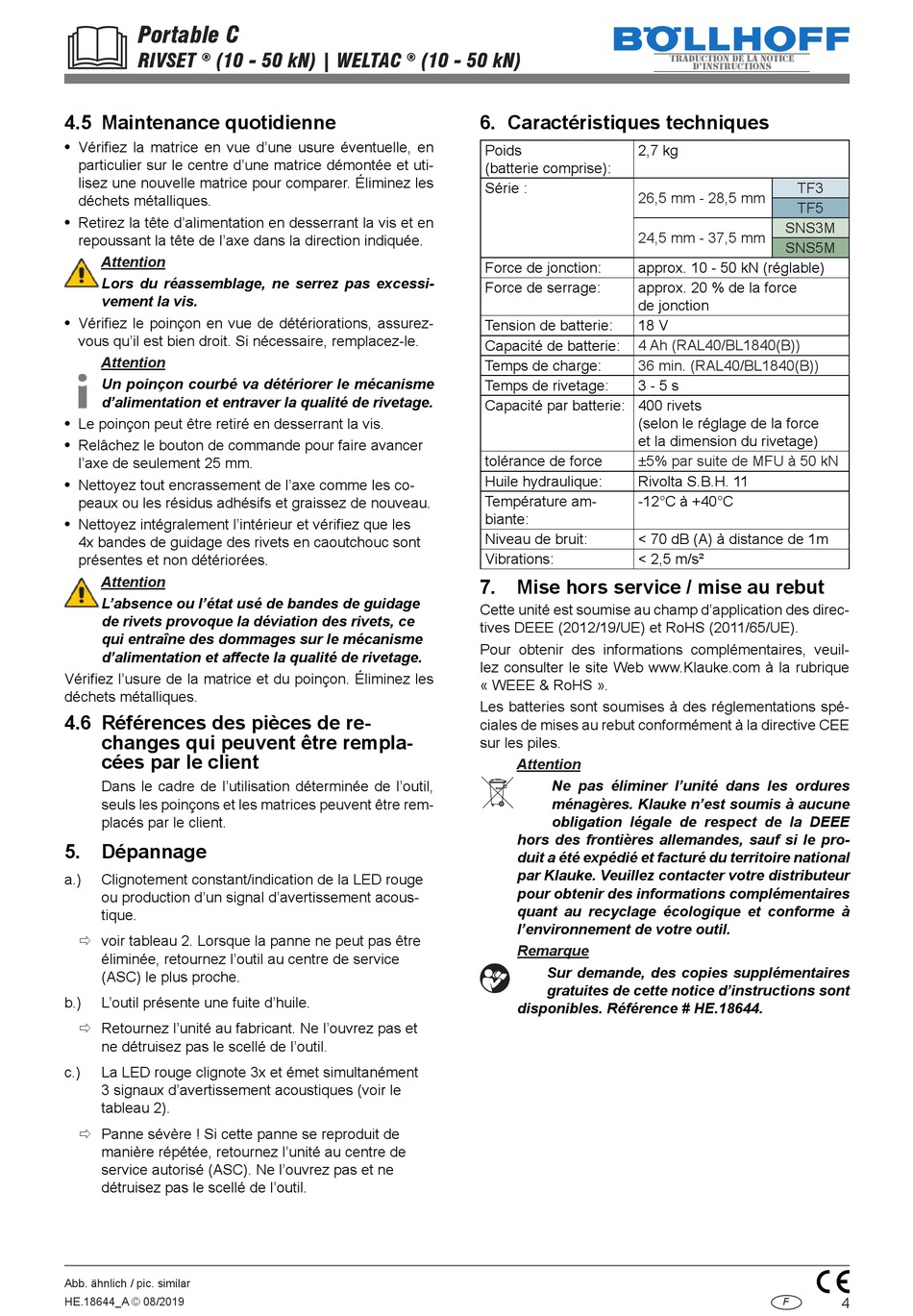

Portable C
RIVSET
(10 - 50 kN) | WELTAC
®
4.5 Maintenance quotidienne
•
Vérifi ez la matrice en vue d'une usure éventuelle, en
particulier sur le centre d'une matrice démontée et uti-
lisez une nouvelle matrice pour comparer. Éliminez les
déchets métalliques.
•
Retirez la tête d'alimentation en desserrant la vis et en
repoussant la tête de l'axe dans la direction indiquée.
Attention
Lors du réassemblage, ne serrez pas excessi-
vement la vis.
•
Vérifi ez le poinçon en vue de détériorations, assurez-
vous qu'il est bien droit. Si nécessaire, remplacez-le.
Attention
Un poinçon courbé va détériorer le mécanisme
d'alimentation et entraver la qualité de rivetage.
•
Le poinçon peut être retiré en desserrant la vis.
•
Relâchez le bouton de commande pour faire avancer
l'axe de seulement 25 mm.
•
Nettoyez tout encrassement de l'axe comme les co-
peaux ou les résidus adhésifs et graissez de nouveau.
•
Nettoyez intégralement l'intérieur et vérifi ez que les
4x bandes de guidage des rivets en caoutchouc sont
présentes et non détériorées.
Attention
L'absence ou l'état usé de bandes de guidage
de rivets provoque la déviation des rivets, ce
qui entraîne des dommages sur le mécanisme
d'alimentation et aff ecte la qualité de rivetage.
Vérifi ez l'usure de la matrice et du poinçon. Éliminez les
déchets métalliques.
4.6 Références des pièces de re-
changes qui peuvent être rempla-
cées par le client
Dans le cadre de l'utilisation déterminée de l'outil,
seuls les poinçons et les matrices peuvent être rem-
placés par le client.
5.
Dépannage
a.)
Clignotement constant/indication de la LED rouge
ou production d'un signal d'avertissement acous-
tique.
voir tableau 2. Lorsque la panne ne peut pas être
éliminée, retournez l'outil au centre de service
(ASC) le plus proche.
b.)
L'outil présente une fuite d'huile.
Retournez l'unité au fabricant. Ne l'ouvrez pas et
ne détruisez pas le scellé de l'outil.
c.)
La LED rouge clignote 3x et émet simultanément
3 signaux d'avertissement acoustiques (voir le
tableau 2).
Panne sévère ! Si cette panne se reproduit de
manière répétée, retournez l'unité au centre de
service autorisé (ASC). Ne l'ouvrez pas et ne
détruisez pas le scellé de l'outil.
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
6. Caractéristiques techniques
Poids
(batterie comprise):
Série :
Force de jonction:
Force de serrage:
Tension de batterie:
Capacité de batterie:
Temps de charge:
Temps de rivetage:
Capacité par batterie: 400 rivets
tolérance de force
Huile hydraulique:
Température am-
biante:
Niveau de bruit:
Vibrations:
7.
Mise hors service / mise au rebut
Cette unité est soumise au champ d'application des direc-
tives DEEE (2012/19/UE) et RoHS (2011/65/UE).
Pour obtenir des informations complémentaires, veuil-
lez consulter le site Web www.Klauke.com à la rubrique
« WEEE & RoHS ».
Les batteries sont soumises à des réglementations spé-
ciales de mises au rebut conformément à la directive CEE
sur les piles.
Attention
Ne pas éliminer l'unité dans les ordures
ménagères. Klauke n'est soumis à aucune
obligation légale de respect de la DEEE
hors des frontières allemandes, sauf si le pro-
duit a été expédié et facturé du territoire national
par Klauke. Veuillez contacter votre distributeur
pour obtenir des informations complémentaires
quant au recyclage écologique et conforme à
l'environnement de votre outil.
Remarque
Sur demande, des copies supplémentaires
gratuites de cette notice d'instructions sont
disponibles. Référence # HE.18644.
traduction de la notice
d'instructions
2,7 kg
TF3
26,5 mm - 28,5 mm
TF5
SNS3M
24,5 mm - 37,5 mm
SNS5M
approx. 10 - 50 kN (réglable)
approx. 20 % de la force
de jonction
18 V
4 Ah (RAL40/BL1840(B))
36 min. (RAL40/BL1840(B))
3 - 5 s
(selon le réglage de la force
et la dimension du rivetage)
±5% par suite de MFU à 50 kN
Rivolta S.B.H. 11
-12°C à +40°C
< 70 dB (A) à distance de 1m
< 2,5 m/s²
F
4
