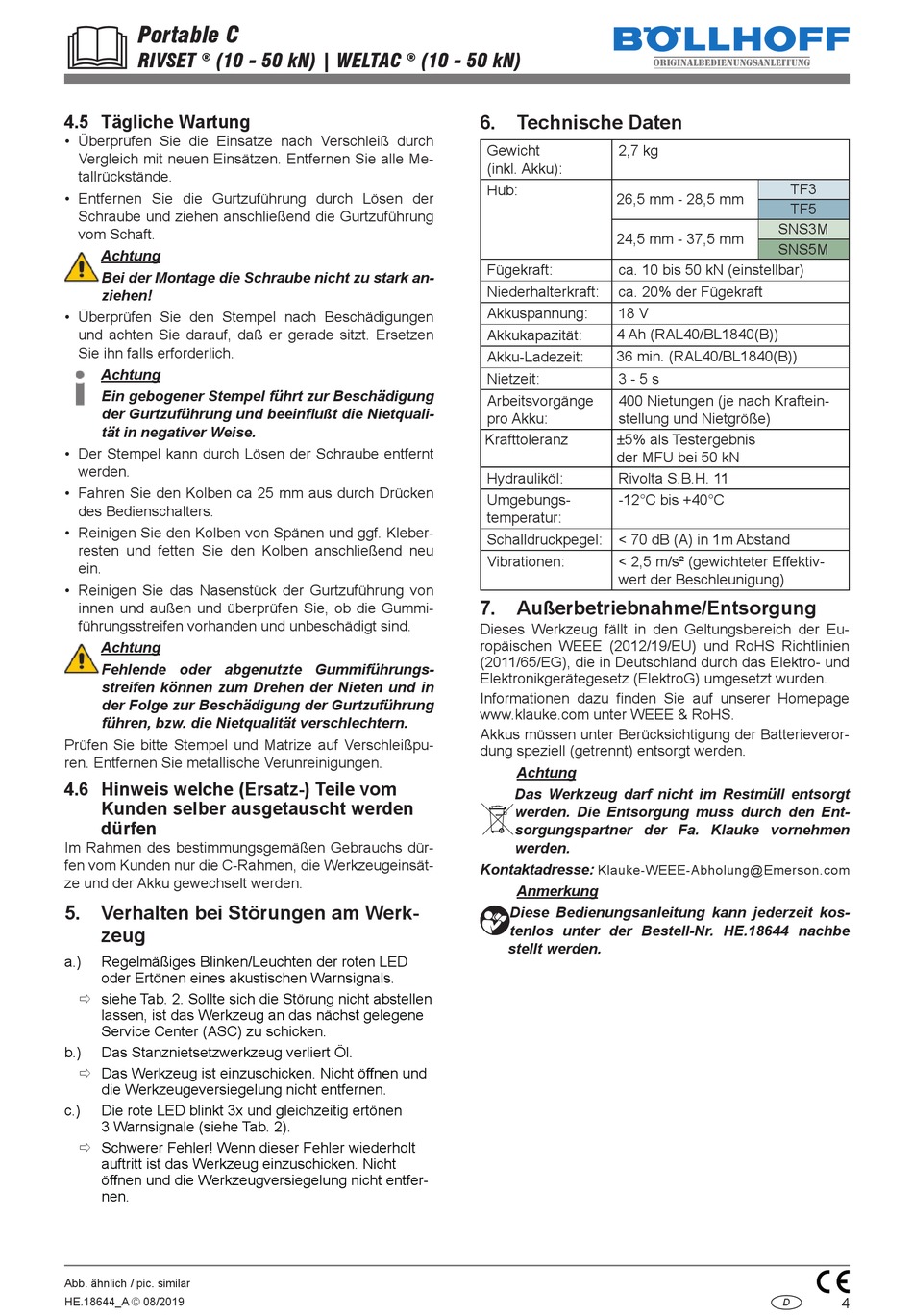

Portable C
RIVSET
(10 - 50 kN) | WELTAC
®
4.5 Tägliche Wartung
• Überprüfen Sie die Einsätze nach Verschleiß durch
Vergleich mit neuen Einsätzen. Entfernen Sie alle Me-
tallrückstände.
• Entfernen Sie die Gurtzuführung durch Lösen der
Schraube und ziehen anschließend die Gurtzuführung
vom Schaft.
Achtung
Bei der Montage die Schraube nicht zu stark an-
ziehen!
• Überprüfen Sie den Stempel nach Beschädigungen
und achten Sie darauf, daß er gerade sitzt. Ersetzen
Sie ihn falls erforderlich.
Achtung
Ein gebogener Stempel führt zur Beschädigung
der Gurtzuführung und beeinfl ußt die Nietquali-
tät in negativer Weise.
• Der Stempel kann durch Lösen der Schraube entfernt
werden.
• Fahren Sie den Kolben ca 25 mm aus durch Drücken
des Bedienschalters.
• Reinigen Sie den Kolben von Spänen und ggf. Kleber-
resten und fetten Sie den Kolben anschließend neu
ein.
• Reinigen Sie das Nasenstück der Gurtzuführung von
innen und außen und überprüfen Sie, ob die Gummi-
führungsstreifen vorhanden und unbeschädigt sind.
Achtung
Fehlende oder abgenutzte Gummiführungs-
streifen können zum Drehen der Nieten und in
der Folge zur Beschädigung der Gurtzuführung
führen, bzw. die Nietqualität verschlechtern.
Prüfen Sie bitte Stempel und Matrize auf Verschleißpu-
ren. Entfernen Sie metallische Verunreinigungen.
4.6 Hinweis welche (Ersatz-) Teile vom
Kunden selber ausgetauscht werden
dürfen
Im Rahmen des bestimmungsgemäßen Gebrauchs dür-
fen vom Kunden nur die C-Rahmen, die Werkzeugeinsät-
ze und der Akku gewechselt werden.
5.
Verhalten bei Störungen am Werk-
zeug
a.)
Regelmäßiges Blinken/Leuchten der roten LED
oder Ertönen eines akustischen Warnsignals.
siehe Tab. 2. Sollte sich die Störung nicht abstellen
lassen, ist das Werkzeug an das nächst gelegene
Service Center (ASC) zu schicken.
b.)
Das Stanznietsetzwerkzeug verliert Öl.
Das Werkzeug ist einzuschicken. Nicht öff nen und
die Werkzeugeversiegelung nicht entfernen.
c.)
Die rote LED blinkt 3x und gleichzeitig ertönen
3 Warnsignale (siehe Tab. 2).
Schwerer Fehler! Wenn dieser Fehler wiederholt
auftritt ist das Werkzeug einzuschicken. Nicht
öff nen und die Werkzeugversiegelung nicht entfer-
nen.
Abb. ähnlich / pic. similar
HE.18644_A © 08/2019
(10 - 50 kN)
®
6.
Technische Daten
Gewicht
(inkl. Akku):
Hub:
Fügekraft:
Niederhalterkraft:
Akkuspannung:
Akkukapazität:
Akku-Ladezeit:
Nietzeit:
Arbeitsvorgänge
pro Akku:
Krafttoleranz
Hydrauliköl:
Umgebungs-
temperatur:
Schalldruckpegel:
Vibrationen:
7.
Außerbetriebnahme/Entsorgung
Dieses Werkzeug fällt in den Geltungsbereich der Eu-
ropäischen WEEE (2012/19/EU) und RoHS Richtlinien
(2011/65/EG), die in Deutschland durch das Elektro- und
Elektronikgerätegesetz (ElektroG) umgesetzt wurden.
Informationen dazu fi nden Sie auf unserer Homepage
www.klauke.com unter WEEE & RoHS.
Akkus müssen unter Berücksichtigung der Batterieveror-
dung speziell (getrennt) entsorgt werden.
Achtung
Das Werkzeug darf nicht im Restmüll entsorgt
werden. Die Entsorgung muss durch den Ent-
sorgungspartner der Fa. Klauke vornehmen
werden.
Kontaktadresse:
Anmerkung
Diese Bedienungsanleitung kann jederzeit kos-
tenlos unter der Bestell-Nr. HE.18644 nachbe
stellt werden.
originalbedienungsanleitung
2,7 kg
26,5 mm - 28,5 mm
24,5 mm - 37,5 mm
ca. 10 bis 50 kN (einstellbar)
ca. 20% der Fügekraft
18 V
4 Ah (RAL40/BL1840(B))
36 min. (RAL40/BL1840(B))
3 - 5 s
400 Nietungen (je nach Kraftein-
stellung und Nietgröße)
±5% als Testergebnis
der MFU bei 50 kN
Rivolta S.B.H. 11
-12°C bis +40°C
< 70 dB (A) in 1m Abstand
< 2,5 m/s² (gewichteter Eff ektiv-
wert der Beschleunigung)
Klauke-WEEE-Abholung@Emerson.com
TF3
TF5
SNS3M
SNS5M
4
D
