3.8 Substituição do conector

3.8.1 Conector

1. Puxe a máscara interna para fora da ranhura do anel
roscado.
2. Alavanque a abraçadeira utilizando uma chave de fenda.
3. Se necessário, remova a abraçadeira, bem como o anel
deslizante e a placa de suporte.
4. Puxe o conector antigo para fora do corpo da máscara.
5. Alinhe o conector novo com a marcação central e o insira
com um ajuste positivo.
6. Alinhe e monte um novo anel deslizante e uma nova
abraçadeira. Prenda o gancho de modo que a
abraçadeira fique o mais apertada possível.
7. Pressione o ressalto da abraçadeira com o alicate
R 53 239 até que o conector da máscara esteja
firmemente assentado no corpo da máscara.
8. Fixe a máscara interna.
3.8.2 Conexões tipo baioneta (X-plore 5500)
1. Alavanque a abraçadeira lateral utilizando uma chave de
fenda.
2. Retire a abraçadeira.
3. Puxe a conexão tipo baioneta antiga para fora do corpo
da máscara.
4. Alinhe a nova conexão tipo baioneta com a marcação
central e a insira com um ajuste positivo.
5. Alinhe e monte uma nova abraçadeira. Prenda o gancho
de modo que a abraçadeira fique o mais apertada
possível.
6. Pressione o ressalto da abraçadeira com o alicate
R 53 239 até que o conector da máscara esteja
firmemente assentado no corpo da máscara.
3.9 Substituição da viseira
1. Desaperte os parafusos. Em máscaras com a armação de
metal, reserve as porcas sextavadas.
2. Pressione a armação nos pontos de conexão com uma
chave de fenda e, em seguida, retire puxando para cima e
para baixo.
3. Se necessário, remova a placa de suporte.
4. Remova a viseira antiga da borracha de vedação.
5. Insira a nova viseira primeiro na parte superior e, em
seguida, na parte inferior da borracha de vedação.

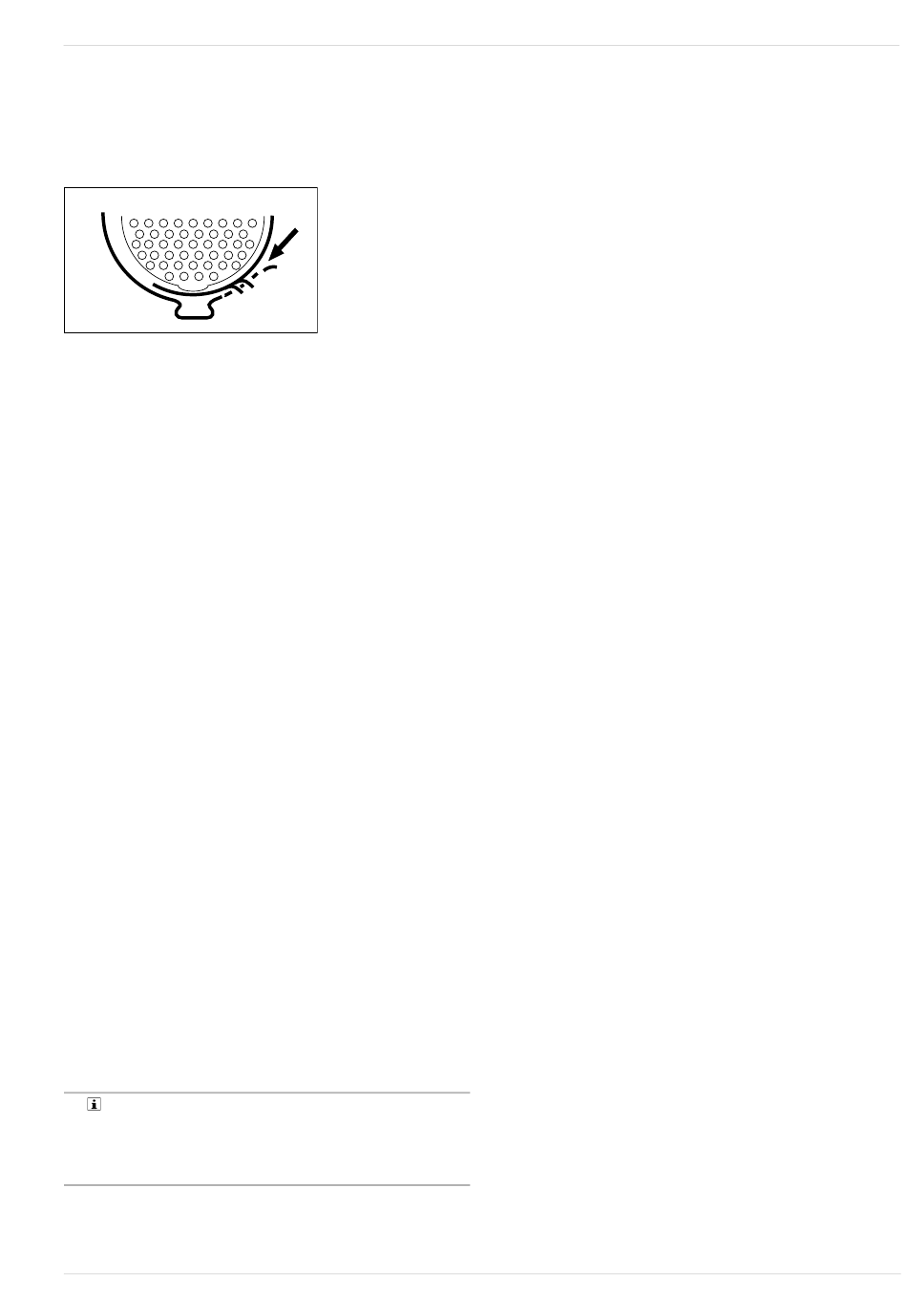

As marcações centrais na viseira devem coincidir com a
linha de junção no corpo da máscara.
Em máscaras homologadas de acordo com a norma
EN 136, classe 3 (indicação na lateral do corpo da
máscara), use apenas viseiras marcadas com "F"
(combate a incêndios). A indicação "F" está localizada na
parte superior central da viseira.
Manual técnico |
Dräger X-plore 5500Dräger X-plore 6000
6. Puxe a borracha de vedação para a direita e para a
esquerda sobre a borda da viseira.
7. Umedeça o exterior da borracha de vedação e o interior
da armação com água com sabão.
8. Primeiro, pressione a parte superior e, em seguida, a
parte inferior da armação.
9. Se necessário, coloque a placa de suporte.
10. Em máscaras com armação de metal, aparafuse os
parafusos nas porcas sextavadas e aperte-os até que a
distância entre os cames de aperto esteja entre
3 e 0,5 mm.
Em máscaras com armação de plástico, insira e aperte os
parafusos.
3.10 Substituição da máscara interna
1. Para desprender, solte a máscara interna da toda a
extensão da ranhura da membrana de comunicação.
2. Para prender, coloque a máscara interna em toda a
extensão da ranhura da membrana de comunicação e
centralize a marcação central.
3.11 Substituição de discos da válvula de
controle da máscara interna
1. Retire o disco da válvula antiga puxando-o para dentro.
2. Insira o pino do novo disco da válvula no orifício do lado
interno e puxe na direção da viseira até que o rebaixo do
pino fique visível. O disco da válvula deve se encaixar de
forma uniforme no interior.
3.12 Substituição do arnês de cabeça
1. Gire o arnês de cabeça afastando-o da aba da máscara.
2. Pressione a presilha do arnês de cabeça na direção da
viseira.
3. Para montar, coloque a presilha na aba da máscara e
pressione o fecho.
4. Certifique-se de que o ressalto na aba esteja inserido
corretamente no orifício da presilha.
4

Armazenamento

● Abra o arnês de cabeça o máximo que puder.
● Certifique-se de que a conexão respiratória esteja seca.
● Embale a máscara facial na respectiva bolsa ou na caixa
de transporte.
● Armazene a máscara facial em um local seco e limpo,
sem deformá-la.
● Proteja da luz solar direta e do calor.
● Temperatura de armazenagem: -15 °C a +25 °C
● Observe a ISO 2230 e as diretrizes nacionais existentes
para armazenagem, limpeza e manutenção de produtos
de borracha.
Os produtos de borracha da Dräger são protegidos com
um produto contra o desgaste precoce que, em
determinados casos, pode ficar visível como uma película
cinzenta. Esta película pode ser retirada com água e
sabão e com a ajuda de uma escova.
5 Eliminação
Descarte o produto de acordo com as normas em vigor.
