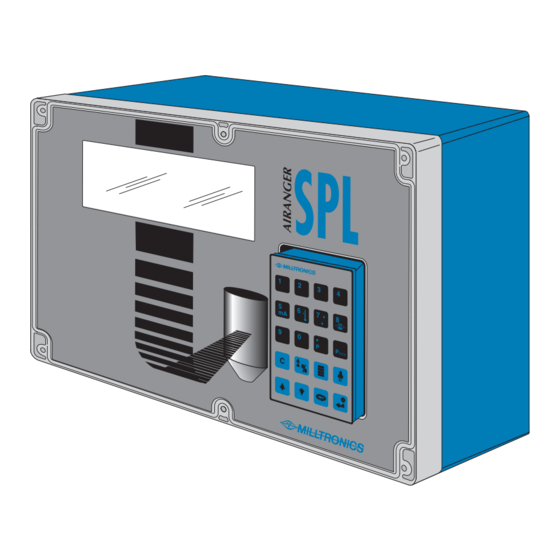

Siemens PL-519-3 Betriebsanleitung

Airanger spl
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

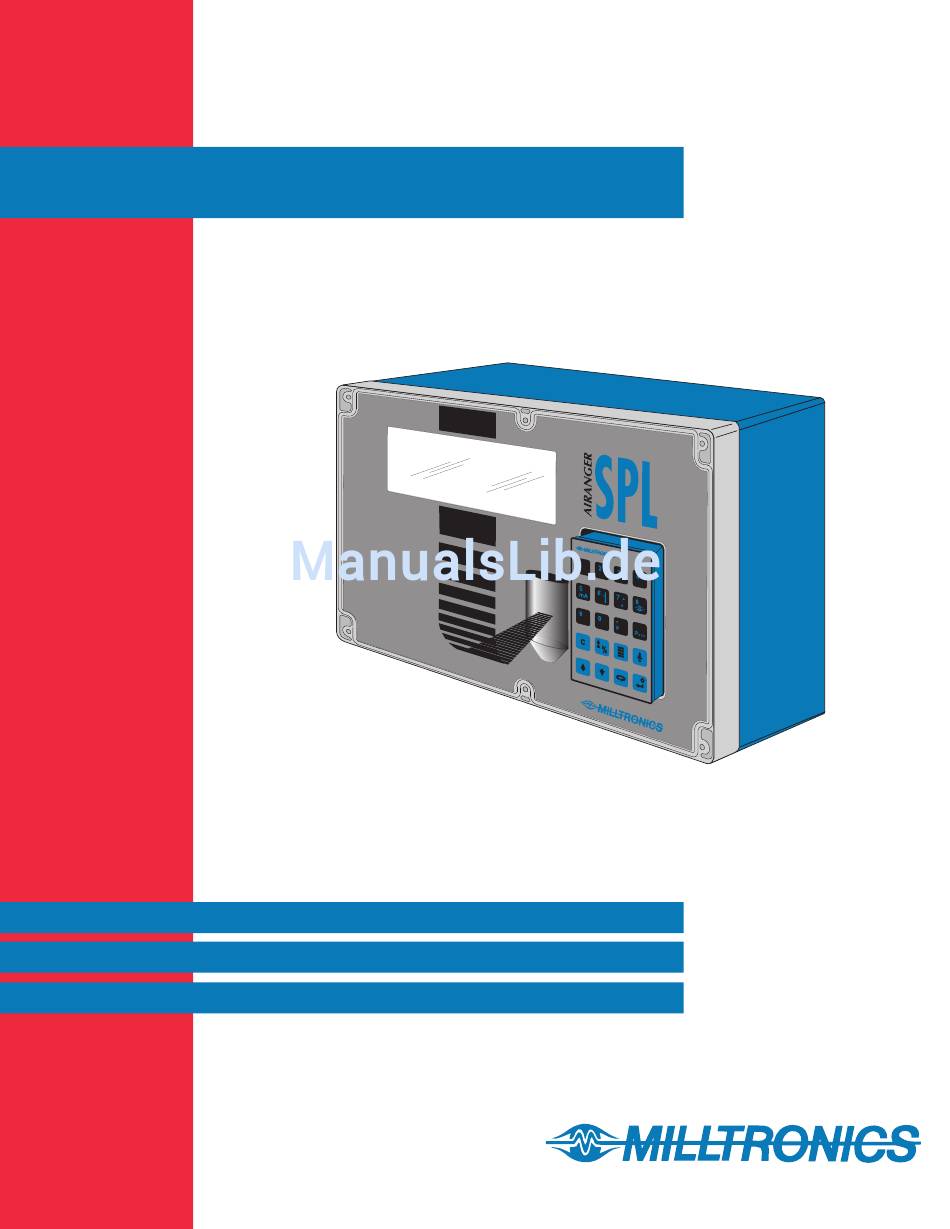

AiRanger SPL
Betriebsanleitung
PL-519-3
September 1997
33455193
Technology based. Customer driven.
Rev
2.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens PL-519-3

Inhaltszusammenfassung für Siemens PL-519-3

  • Seite 1 AiRanger SPL Betriebsanleitung PL-519-3 September 1997 33455193 Technology based. Customer driven.
  • Seite 2 ir danken Ihnen, dab Sie sich für den Kauf von Milltronics Produkten entschieden haben. Um den Anforderungen unserer Kunden gerecht zu werden, bemühen wir uns ständig, einfach zu bedienende und zuverlässige Geräte zu entwickeln. Seit 1954 entwickelt und produziert Milltronics Mebsysteme für den industriellen Einsatz.

  • Seite 3: Inhaltsverzeichnis

    Temperaturfühler Relais mA-Ausgang BIC-II Synchronisation Stromversorgung PROGRAMMIERUNG Anzeige Tastatur des Handprogrammers Starten des Programmierungsmodus Eingabe von Parameterwerten Parameter löschen oder rückstellen Spezialparameter Datenschutz Sicherheitsparameter SCHNELLSTARTPARAMETER Betriebsart Materialauswahl Reaktionszeit Sensortyp Maßeinheit Meßbereich Meßspanne BETRIEB Anzeige Tastatur des Handprogrammers Betriebsfunktionskontrolle Auswertung PL-519-3...
  • Seite 4 TECHNISCHE BESCHREIBUNG Meßzyklus Echoverarbeitung Abstandsberechnung Schallgeschwindigkeit Volumenberechnung Reaktionszeit Anwendungsbeispiele Beispiel 1 Füllstandmessung Beispiel 2 Leerraummessung Beispiel 3 Abstandsmessung BIC-II - Unterstützung Wartung FEHLERSUCHE Fehler Checkliste Meßschwierigkeiten Blinkende LOE-Anzeige Feststehende Anzeige Falschanzeige TECHNISCHE DATEN AiRanger DPL Plus Handprogrammer Verkabelung PROGRAMMIERUNGSTABELLE PL-519-3...

  • Seite 5: Einleitung

    Ratschläge zur Beseitigung durch Parameteränderung. TECHNISCHE DATEN beschreibt Maße und elektrische Kenngrößen des Geräts. PROGRAMMIERUNGSTABELLE ermöglicht das Aufzeichnen der eingegebenen Parameter für eine spätere Bezugnahme (auch als Parametereintrag geeignet). BEACHTEN SIE ! Die Programmierung ist erst nach Ausfüllen der Tabelle abgeschlossen. PL-519-3...

  • Seite 6: Zum Airanger Spl

    Intelligence. Sie bietet ein hohes Maß an Zuverlässigkeit, unabhängig von den sich ändernden Bedingungen im Behälter. Durch den Einsatz des berührungslosen Ultraschallmeßprinzips mit Sonic Intelligence und Laufzeitkorrektur bietet der SPL eine sehr hohe Meßgenauigkeit, die üblicherweise innerhalb 0,25% vom Meßbereich liegt. PL-519-3...
  • Seite 7 TECHNISCHE BESCHREIBUNG Im Kapitel TECHNISCHE BESCHREIBUNG finden Sie Anwendungsbeispiele mit einer genauen Beschreibung einiger Einsatzmöglichkeiten des SPL. Die in der gesamten Betriebsanleitung auf den Füllstand bezogenen Angaben gelten (wenn nicht gesondert darauf hingewiesen) für alle zu messenden Materialien und Oberflächen. PL-519-3...

  • Seite 8: Wichtige Merkmale Des Airanger Spl

    8 frei programmierbare oder feste Alarmfunktionen verfügbar, z.B. Füllstand, Tendenz, Pumpensteuerung, Temperatur usw. mA-AUSGANG: Für die Funktionen Füllstand, Leerraum oder Abstand. 4 Bereiche einstellbar: 0 - 20, 4 - 20, 20 - 0 oder 20 - 4mA. Frei einstellbare Grenzwerte. PL-519-3...

  • Seite 9: Installation

    » BIC-II (falls verwendet) » mA Ausgang (falls verwendet) » Relais (falls verwendet) » Synchronisation (siehe Anschluß \ Synchronisation) » Spannungsversorgung Die Sensorleitung muß in einem geerdeten Metallrohr, getrennt von anderen Leitungen (außer der Verkabelung für den TS-3 Temperaturfühler) verlegt werden. PL-519-3...

  • Seite 10: Montage

    0.33 m (1.08 ft) ST-H, ST-25, XCT-8, XPS-10, XCT-12, XPS-15, ST-50 0.66 m (2.17 ft) XPS-30, XPS-40 0.99 m (3.25 ft) ST-100, LR-21, XLT-30, XLS-30 1.32 m (4.33 ft) LR-13, XLT-60, XLS-60 (Bei hohen Temperaturen muß der Mindestabstand entsprechend vergrößert werden.) PL-519-3...

  • Seite 11: Anschluß

    Während dem Betrieb liegt an den Sensorklemmen eine gefährliche Spannung an. Relaiskontakt-Klemmen müssen mit Geräten verwendet werden, die keine zugänglichen, stromführenden Teile haben. Die Verkabelung muß mind. gegen 250 V isoliert sein. Die maximal zulässige Betriebsspannung zwischen benachbarten Relaiskontakten soll 250 V betragen. PL-519-3...

  • Seite 12: System Diagramm

    (außer der Verkabelung für den Temperaturfühler TS-3, falls vorhanden) verlegt werden. TEMPERATURFÜHLER Belden 8760 (oder gleichwertiges) 18 AWG, 2 abgeschirmte, verdrillte Drähte zum TS-3 Temperaturfühler Es sind ausschließlich TS-3 Temperaturfühler zu verwenden. Wird kein TS-3 verwendet, so dürfen die Anschlußklemmen nicht gebrückt werden. PL-519-3...

  • Seite 13: Relais

    Relais sind in abgefallenem Zustand gezeigt. mA AUSGANG MINUSPOL AUF MASSEPOTENTIAL (PE) mA OUTPUT = mA Ausgang max. Bürde zu den Geräten des Kunden: 350 Ω MINUSPOL AUF -12V POTENTIAL mA Ausgang NUR in potentialfreien Eingang. Max. 750 Ω. NICHT ERDEN! PL-519-3...

  • Seite 14: Bic-Ii

    Das BIC-II wird über die Klemmen für Schnittstellenkommunikation wie folgt mit dem SPL verbunden. Belden 8760 (oder gleichwertiges) 18 AWG, 2 abgeschirmte, verdrillte Siehe Anleitung PL-371 für Drähte, max. Länge spezielle BIC-ll Klemmanschlüsse. 1500 m (5000 ft). Zum Host Gerät RS-232C oder RS-422. Max Länge 15 m (50 ft). PL-519-3...

  • Seite 15: Synchronisation

    2. Prüfen, daß die Geräte die gleiche Spannungsversorgung besitzen und an derselben Erdung angeschlossen sind. 3. Die SYNC-Klemmen der Geräte miteinander verbinden. Soll die Synchronisation mit einem anderen, nicht aufgeführten Gerätetyp von Milltronics erfolgen, so wenden Sie sich an Milltronics oder Ihre örtliche Vertretung. PL-519-3...

  • Seite 16: Spannungsversorgung

    Funktion des Meßsystems gewährleistet ist. Die Anlage muß durch eine 16 A Sicherung oder einen Schalter in der Installation des Kunden gesichert sein. Eine Sicherung, die als solche gekennzeichnet ist, sollte in Anlagennähe und für den Bediener leicht erreichbar angebracht sein. PL-519-3...
  • Seite 17 PL-519-3...
  • Seite 18 PL-519-3...

  • Seite 19: Programmierung

    Richtigkeit des eingegebenen Wertes. Zusatzfunktion weist auf eine Zusatzfunktion hin (nur bei einigen Parametern). Scrollfunktion gibt an, daß ein Zugriff per Scroll Funktion auf den Parameter möglich ist. Programmiermodus gibt an, daß die Programmierung aktiviert ist. PL-519-3...

  • Seite 20: Tastatur Des Handprogrammers

    Löschen von falschen Eingaben (Neueingabe erforderlich). Bestätigen und Übernehmen von Parametereingaben (Reset beenden). Umschalten der Anzeige auf Prozent oder Einheiten (Aufruf von Zusatzfunktionen). Erhöhen des aufgerufenen Wertes in der Anzeige. Verringern des aufgerufenen Wertes in der Anzeige. Durchführung einer Ultraschallmessung. Aktivieren des RUN-Modus. PL-519-3...

  • Seite 21: Starten Des Programmierungsmodus

    Parameterwert eingeben und durch bestätigen. Zeichnen Sie alle Änderungen für spätere Bezugnahme in der Programmierungstabelle auf (vor allem bei einer völligen Neuprogrammierung). Wird die Eingabe nicht akzeptiert, so greifen Sie auf den Verriegelungsparameter (P000) zu und geben Sie den Sicherheitscode ein. PL-519-3...

  • Seite 22: Parameter Löschen Oder Rückstellen

    Zum Entriegeln den Parameter direkt aufrufen, den Wert "1954" eingeben und bestätigen. Das Rücksetzen von P000 mit Taste ist nicht möglich! Werte : 1954 = OFF (Änderung der Parameter möglich) -1 = Kontrollrelais während einer Simulation aktiv sonstige = aktiviert (Parameter verriegelt) PL-519-3...

  • Seite 23: Betriebsart

    Die Werte "sehr schnell" und "turbo" 4 = sehr schnell (1,7 m / sec) sind zur Positionskontrolle bestimmt. 5 = turbo (17 m / sec) Für Füllstandmessungen sind sie mit Vorsicht zu verwenden. Siehe Kapitel TECHNISCHE BESCHREIBUNG , TECHNISCHE BESCHREIBUNG Reaktionszeit. PL-519-3...

  • Seite 24: Sensortyp

    Kapitel INSTALLATION , Sensormontage. Achten Sie darauf, daß das zu INSTALLATION messende Material nicht in die Ausblendungszone gelangt. Werte: 0.000 bis 9999 Nach Änderung der Schnellstartparameter (wie erforderlich) gehen Sie zu Kapitel BETRIEB über, um eine Betriebsfunktionskontrolle durchzuführen. BETRIEB PL-519-3...
  • Seite 25 PL-519-3...
  • Seite 26 PL-519-3...
  • Seite 27 TS-3 Temperaturfühlers erscheinen die Nummern der Klemmen). Relais-Nummer zeigt die für den Betrieb programmierten Relais an. Relais-Zustand zeigt an, daß das Relais abgefallen ist (Alarm betätigt - Ruhestromprinzip). Normalbetrieb Anzeige für fehlerfreien Betriebszustand. Failsafe Betrieb Anzeige für fehlerhaften Betriebszustand. PL-519-3...
  • Seite 28 Zusatzfunktion auf Hilfsdisplay "Parameterinhalt" (Eingabe eines beliebigen Wertes). Zusatzfunktion auf Hilfsdisplay "Füllstand" (kann über P731 geändert werden). X X X Zusatzfunktion auf Hilfsdisplay "Abstand" (von der Sensorunterkante zum Material). Aktivieren des Programmierungsmodus (siehe Umschalten der Anzeige zwischen "Maßeinheit/Prozent" (Abschließen der Programmierung). PL-519-3...

  • Seite 29: Betriebsfunktionskontrolle

    Wird der Wert 0 erreicht, so blinkt die Meldung LOE in der Anzeige. Alle zugehörigen Dateninformationen werden an die Kommunikationsschnittstelle für Peripheriegeräte TECHNISCHE BESCHREIBUNG (Klemme 27 und 28) übertragen. Bei Anschluß eines BIC-II, siehe Kapitel TECHNISCHE BESCHREIBUNG BIC-ll Unterstützung für Nachrichtenformat und Protokollinformationen. PL-519-3...

  • Seite 30: Auswertung

    Versichern Sie sich, daß die Programmierungstabellen nach jeder Betriebsänderung oder nach Beheben einer Meßschwierigkeit entsprechend abgeändert werden. Eine neue Betriebsfunktionskontrolle ist ebenfalls durchzuführen. Prozeßsteuerungs- und Alarmeinrichtungen dürfen erst nach dem Überprüfen der Betriebszuverlässigkeit des SPL angeschlossen und zugeschaltet werden. PL-519-3...

  • Seite 31: Volumenparameter

    (Werkseinstellung) halbkugelförmiger Boden (P052) flacher, ebener Boden Kugel oder flacher Schrägboden (P052) universal linear (P054 / P055) konischer / Pyramidenboden (P052) oder oder flache Enden universal gekrümmt (P054 / P055) parabolischer Boden (P052) 10 = Parabolenden (P052 / P053) PL-519-3...
  • Seite 32 * Zur Eingabe der Stützpunkthöhe... zur Anzeige des Index Symbols, 2. Scrollzugriff oder oder direkte Anwahl des gewünschten Stützpunktes. 3. Eingabe des gewünschten Füllstand- oder Volumenwertes. Im Kapitel TECHNISCHE BESCHREIBUNG finden Sie nähere Angaben TECHNISCHE BESCHREIBUNG zur Auswahl der Stützpunktwerte. PL-519-3...

  • Seite 33: Anzeigeparameter

    Wenn die jetzige Anzeige auf Fuß lautet, so wird 3 eingegeben, um eine Anzeige in Yards zu erhalten. Es muß darauf geachtet werden, daß nach Eingabe des Faktors ein Überlaufen der Anzeige vermieden wird (Anzeige von max. 4 Stellen vor dem Komma). Werte: -999 bis 9999 PL-519-3...
  • Seite 34 Meeresspiegels befindet. Diese Eingabe wirkt sich nur auf die Anzeige am SPL (und auf das BIC-ll, falls verwendet) aus. Relais und der mA Ausgang bleiben unbeeinflußt. Werte: -999 bis 9999 Behälter Nullpunkt (P006) Anzeigenoffset (P062) Meeres- spiegel PL-519-3...

  • Seite 35: Failsafe Parameter

    Eine kurze Failsafe Zeit kann notwendig sein, wenn z.B. eine Prozeßsteuerung angeschlossen ist; zu kurze Zeiteingaben sollten jedoch vermieden werden, um ein unnötiges Auslösen des Failsafe Vorgangs zu verhindern. Die Anpassung der Failsafe Zeit erfolgt automatisch durch die Eingabe der Reaktionszeit (P003). Werte: 0,000 bis 9999 PL-519-3...
  • Seite 36 Wird die Vorgabe ’schnelles Rücksetzen’ gewählt, so ist die Failsafe Reaktionszeit verzögert. Dennoch bewegt sich die Anzeige umgehend auf den neuen Füllstand zu (sobald eine korrekte Messung vorgenommen wird). Werte: 1 = verzögert 2 = sofort 3 = schnelles Rücksetzen PL-519-3...
  • Seite 37 Beachten Sie jedoch, daß einzeln abgeänderte Standardalarmfunktionen (P101 bis P104), Relaisfunktionen (P111) und Schaltpunkte A/B (P112/P113) durch ein Verändern der Grundeinstellungen automatisch auf die Werkseinstellung zurückgesetzt werden. Werte: 1 = Anordnung 1 2 = Anordnung 2 3 = Anordnung 3 4 = Anordnung 4 PL-519-3...
  • Seite 38 Relaisanordnung keinen der obigen Alarme beinhaltet. "Ch" wird angezeigt, wenn ein Parameter für anwendungsbezogene Relais zuvor vom Benutzer geändert wurde. Verwenden Sie die Schaltpunkte A/B (P112/P113). Werden keine anwendungsbezogenen Relais benötigt, so gehen Sie zur Failsafe Zeit für Relais (P129) über. PL-519-3...
  • Seite 39 0 = Aus (Relais immer abgefallen) 1 = Füllstandalarm (Werkseinstellung) 2 = In Band Alarm 3 = Außer Band Alarm 4 = Füllstandänderung 5 = Temperaturalarm 6 = LOE Alarm 7 = Alarm bei Fehler am Sensorkabel 50 = Pumpensteuerung (nicht sequentiell) PL-519-3...
  • Seite 40 Abpumpen startet bei Füllstand 80% abgefallen Abpumpen stopt bei Füllstand 20% angezogen Vollpumpen startet bei Füllstand 20% abgefallen Vollpumpen stopt bei Füllstand 80% Die gezeigten Werte sind nur Beispiele. Geben Sie Werte ein, die Ihrer Anwendung entsprechen. 2% Hysterese (Werkseinstellung), einstellbar durch P116. PL-519-3...

  • Seite 41: Failsafe Zeit Für Relais

    "Alarm" (jede andere Option als "Pumpe") ist der Parameter auf "OFF" voreingestellt. "Pumpe" ist der Parameter auf "dE" voreingestellt. Die Eingabe wird wie folgt vorgenommen: zur Anzeige des Zusatzfunktionssymbols, oder zum Scrolldurchlauf der Failsafe Optionen. bei Anzeige der gewünschten Option. Werte: "OFF" "HOLd" "dE" "En" PL-519-3...
  • Seite 42 1 = Füllstand 2 = Leerraum 3 = Abstand 4 = Volumen P203 (V) mA-WERT/ULTRASCHALLSENSOR Es wird der aktuelle mA-Wert angezeigt. Dieser Parameter entspricht der Hilfsanzeige, die bei Drücken der Taste [mA] in RUN Modus erscheint. Werte: 0,000 bis 22,00 PL-519-3...
  • Seite 43 Dieser Parameter wird in Verbindung mit dem 20 mA Feinabgleich zum Abgleichen des mA Ausgangs mit einem anderen Meßsystem benützt. Der Wert (Werkseinstellung auf 0,000) wird solange verändert, bis das angeschlossene Gerät bei Aufruf dieses Parameters 4,000 mA anzeigt. Werte: -1,00 bis 1,000 PL-519-3...
  • Seite 44 Wert "Meßbereich". "HI" Der mA Wert geht nach Ablauf der Failsafe Zeit (P070) sofort auf den Wert "Meßspanne". Um bei einem bestimmten Wert einen sofortigen mA Ausgang zu erhalten, kann auch ein mA Wert vorgegeben werden. Werte: 0,000 bis 22,00 PL-519-3...

  • Seite 45: Systemparameter

    Milltronics Kundendienst bestimmt Meßparameter zur Überprüfung der eingegebenen Programmierung Master Reset zum Zurücksetzen der Parameter auf Werkseinstellung Bei Änderung eines Systemparameters empfiehlt es sich, diesen immer wieder im RUN Betrieb auf die gewünschte Funktionsweise zu überprüfen, bevor weitere Änderungen vorgenommen werden. PL-519-3...

  • Seite 46: Temperaturdaten

    Werte: -50 bis 150 P302 (V) MAX. TEMPERATUR AM TEMPERATURFÜHLER Zur Anzeige der maximalen Behältertemperatur (in °C), wenn ein TS-3 Temperaturfühler zur Messung eingesetzt wird. Beim Aufruf des Parameters erscheint das TS-3 Zeichen im Symbolfeld. Werte: -50 bis 150 PL-519-3...

  • Seite 47: Profilaufzeichnung

    ‘ A I ’ = automatische Aufzeichnung ’ U I ’ = manuelle Aufzeichnung z.B. Auswahl Adresse 2, keine Aufzeichnung gespeichert Zur manuellen Profilaufzeichnung: der Sensor sendet einen Impuls aus und das Echoprofil wird zur Anzeige im internen Oszilloskop-Buffer aufgezeichnet. PL-519-3...

  • Seite 48: Start Der Auto Aufzeichnung

    0 = aus 1 = ein P333 (G) INTERVALL DER AUTO AUFZEICHNUNG Eingabe der Zeit (in Minuten), die zwischen der Speicherung einer Aufzeichnung bis zur nächstmöglichen Speicherung vergeht (in Abhängigkeit anderer programmierter Werte). Werte: 0.000 bis 9999 (Werkseinstellung auf 120 Minuten) PL-519-3...
  • Seite 49 Echoverlust zu beschränken. Wenn der Echoverlust die eingegebene Zeit (in Sekunden) übertrifft, so wird das Echoprofil in Abhängigkeit dieser und anderer Einschränkungen gespeichert. Bei der Eingabe "0" (Werkseinstellung) wird kein Echoverlust zur Speicherung einer Auto Profilaufzeichnung benötigt. Werte: 0.0 bis 9999 PL-519-3...

  • Seite 50: Systemdaten

    Anzahl der Tage, die der SPL seit dem Herstellungsdatum in Betrieb war. Werte: 0.000 bis 9999 P342 (V) INBETRIEBNAHME Anzeige, wie oft der SPL nach Stromausfällen wieder in Betrieb genommen wurde (seit dem Herstellungsdatum, P340). Werte: 1 bis 9999 PL-519-3...

  • Seite 51: Nullpunktkorrektur

    * Der angezeigte Abstand hängt von der gewählten Betriebsart ab. Bei Wahl der Betriebsart: a) "Füllstand" wird der Abstand vom Nullpunkt (P006) zur Materialoberfläche angezeigt. b) "Leerraum" wird der Abstand von der Meßspanne (P007) zur Materialoberfläche angezeigt. c) "Abstand" wird der Abstand von der Sensorfläche zur Materialoberfläche angezeigt. PL-519-3...

  • Seite 52: Schallgeschwindigkeit Bei 20°C

    Temperaturbeziehung ähnlich der bei Luft, so kann die Schallgeschwindigkeit auch direkt eingegeben werden. Für P005 = 1, 2 oder 3 wird die Einheit m/s verwendet (ft/s für P005 = 4 oder 5). Werte: 50.01 bis 2001 m/s (164.1 bis 6563 ft/s) PL-519-3...

  • Seite 53: Temperaturmessung

    Während des RUN Betriebes kann diese Anzeige durch Drücken der Taste aufgerufen werden. Wird keine Temperaturvorgabe in P660 verwendet, so wird die aktuelle Temperatur angezeigt. Bei Wahl einer Temperaturvorgabe wird der Wert aus Parameter P661 angezeigt. Werte: -50 bis 150 PL-519-3...
  • Seite 54 ENTLEERINDIKATOR Eingabe der Entleergeschwindigkeit, bei der der Entleerindikator in der LCD Anzeige erscheint. Dieser Wert (in der unter P005 gewählten Maßeinheit oder in Prozent der Meßspanne P007) ist automatisch auf 10% der max. Entleergeschwindigkeit eingestellt. Werte: -999 bis 9999 PL-519-3...

  • Seite 55: Filter Füllstandänderung

    Anzeige der Änderungsgeschwindigkeit des Füllstands (in der unter P005 gewählten Maßeinheit oder in Prozent der Meßspanne P007 pro Minute). (Beim Entleeren hat der Wert ein negatives Vorzeichen). Während des RUN Betriebes kann die Anzeige durch Drücken der Taste aufgerufen werden. Werte: 0.000 bis 9999 PL-519-3...

  • Seite 56: Meßkontrolle

    Bei der Eingabe "AUS" reagiert der SPL sofort auf einen neuen Meßwert. Die Änderung erfolgt mit der unter P700 / P701 eingegebenen Geschwindigkeit. Die Zuverlässigkeit der Messung ist jedoch beeinträchtigt. Werte: 0 = aus 1 = maximale Kontrolle 2 = Rührwerk 3 = totale Sperre PL-519-3...

  • Seite 57: Probewert Für Echosperre

    Reaktionszeit (P003) geändert wird. Siehe Kapitel TECHNISCHE BESCHREIBUNG TECHNISCHE BESCHREIBUNG , Reaktionszeit. Bei langsamen Reaktionszeiten ist das berechnete Echofenster schmal. Bei schnellen Reaktionszeiten wird es entsprechend geöffnet. (Bei der Einstellung "turbo" ist es normalerweise weit offen.) Werte: 0.000 bis 9999 PL-519-3...

  • Seite 58: Sendeimpulsverzögerung

    0.1 bis 4.0 P729 (V) ABTASTDAUER Anzeige der Zeit (in Sekunden), die verging, seit die Meßstelle zum letzten Mal abgetastet wurde. Der Wert kann im RUN Modus als Zusatzanzeige abgerufen werden. (Siehe Kapitel BETRIEB , Tastatur.) BETRIEB Werte: 0.000 bis 9999 PL-519-3...
  • Seite 59 Dieser Parameter wird verwendet, wenn die Zusatznachricht und Anzeige zu schnell umschaltet. Es wird die Verzögerung in Sekunden eingegeben, nach der die Anzeige auf die Zusatznachricht (falls vorhanden) umschaltet, d.h. ’OPEN’ oder ’ERROR’. Werte: 0.5 bis 10 (Werkseinstellung auf 1,5 Sekunden) PL-519-3...

  • Seite 60: Schnittstellenkommunikation

    Nachrichtenfeldern werden Kommas zur besseren Nachrichtendurchgabe eingefügt (zur Anzeige auf Bildschirm). TECHNISCHE BESCHREIBUNG Siehe Kapitel TECHNISCHE BESCHREIBUNG / BIC-ll Unterstützung, wenn ein BIC-ll verwendet wird. Werte: 0 = aus 1 = normale BIC-ll Nachrichten (Werkseinstellung) 2 = formatierte BIC-II Nachrichten PL-519-3...

  • Seite 61: Nahbereichsausblendung

    Ist der Sensor untergetaucht ist, so erkennt er, daß sich die zu messende Oberfläche in der Nahbereichsausblendung befindet. Er geht sofort zu einer "Null" Abstandanzeige und den entsprechenden Ausgängen über. Werte: 0 = aus 1 = Überflutung des Sensors PL-519-3...

  • Seite 62: Störgeräusche

    Anzeige des Mittel- und Spitzenwertes der Störgeräusche (in dB über 1 µV RMS), die vom Gerät empfangen werden. Der Störgeräuschpegel setzt sich aus momentanen Schallgeräuschen und elektrischem Rauschen (z.B. induziert auf die Sensorleitung oder vom Sensor selbst empfangen) zusammen. Werte: x = Mittelwert (-99 bis 99), y = Spitze (-99 bis 99) PL-519-3...

  • Seite 63: Anzeige

    Meßzyklus durchgeführt. (Es sollten mehrere Messungen durchgeführt werden, um eine Wiederholgenauigkeit zu gewährleisten und eine Einschränkung durch die Echosperre (P711) aufzuheben.) In der Werkseinstellung sind alle Anzeigen auf AUS gestellt. P816 (V) SCHALLAUFZEIT Anzeige der Zeit (in ms) vom Sendeimpuls bis zum verarbeiteten Echo. Werte: 0.000 bis 9999 PL-519-3...
  • Seite 64 ABSTAND PROFILMARKER Überwacht den Abstand (in Einheiten P005) zwischen Sendefläche und Marker. Werte: 0.000 bis 9999 P819 (V) AMPLITUDEN PROFILMARKER Überwacht die Amplitude (in dB über 1 µV rms) des Echoprofils an der Marker Position. Werte: 0 bis 99 PL-519-3...

  • Seite 65: Nahbereichs Echofilter

    Störechos in Sensornähe (Schweißnähte, Leitern, usw.) zu überbrücken, damit sie nicht ausgewertet werden. Eingabe der Breite der Störechos (in ms), die aus dem Echoprofil entfernt werden sollen. Wird ein Wert eingegeben, so wird der nächst mögliche Wert programmiert. Werte: 0 = aus (Werkseinstellung), größer = breiter PL-519-3...

  • Seite 66: Echonachbereitung

    Wählen Sie kein "TVT Gefälle" für einen "bF" oder "bLF" Algorithmus (P820). Werte: 1 = TVT kurz, gekrümmt 2 = TVT kurz, flach 3 = TVT lang, flach 4 = TVT lange, glatte Front 5 = TVT lang, glatt 6 = TVT Gefälle PL-519-3...

  • Seite 67: Tvt Abdeckkennlinie Aktivieren

    Punkt 1 bis 40, Verschieben des Markers nach rechts/links. z.B. Oszillokopanzeige Stützpunkt 5, Wert 0 Veränderung des Wertes zur Beein- flussung des Stützpunkts, -50 bis 50 z.B. Stützpunkt 5, Wert 14 Werteingabe der Veränderung. P831, TVT Abdeckkennlinie Aktivieren, muß auf ’ein’ gestellt sein. PL-519-3...
  • Seite 68 über den in der Mitte des Echoprofils auftretenden Störechos bleibt. Ist die TVT Kurvenauswahl auf "Gefälle" eingestellt (P830 = 6), so ist der Wert auf 2000 voreingestellt. Dieses Merkmal dient zur Einstellung der erforderlichen Gefälleneigung. Werte: 0 bis 9999 PL-519-3...
  • Seite 69 Durch Eingabe des Sensortyps (P004) wird dieser Wert automatisch eingestellt. Werte: 0.000 bis 5.000 P845 IMPULSDAUER LANGE SENDEIMPULSE Dieser Parameter dient zum Anpassen der Dauer (in ms) der langen Sendeimpulse. Durch Eingabe des Sensortyps (P004) wird dieser Wert automatisch eingestellt. Werte: 0.000 bis 5.000 PL-519-3...

  • Seite 70: Bevorzugung Kurze Sendeimpulse

    Werte: 0 bis 100 P852 MEßBEREICH KURZE SENDEIMPULSE Eingabe des maximalen Abstands in den unter P005 gewählten Einheiten, der mit den kurzen Sendeimpulsen gemessen werden soll. Durch Eingabe des Sensortyps wird dieser Wert automatisch eingestellt. Werte: 0.000 bis 9999 PL-519-3...

  • Seite 71: Testparameter

    Fehler erscheint "FAIL" in der Anzeige. P905 SENDEIMPULS zum Senden wiederholter Impulse an den Sensor und/oder zur Anzeige der Betriebsfrequenz des Sensors (automatische Einstellung durch Eingabe des Sensortyps in P004). Bei Anschluß eines Oszilloskops kann dadurch der Sendeimpuls beobachtet werden. Werte: 10,00 bis 60,00 PL-519-3...
  • Seite 72 Erscheint "Err", so wurde kein Sensor mit integrierter Temperaturmessung verwendet. Werte: -50 bis 150 P913 TEMPERATUR AM TS-3 Die vom TS-3 Temperaturfühler im Behälter gemessene Umgebungstemperatur wird in °C angezeigt. Erscheint "OPEn", so wurde kein TS-3 Fühler angeschlossen. Werte: -50 bis 150 PL-519-3...

  • Seite 73: Meßparameter

    Die Anzeige enspricht der Entfernung zwischen dem Füllstand und der Meßspanne (P007). P923 ABSTAND Die Anzeige enspricht dem Abstand des Materials vom Sensor. P924 VOLUMEN Die Anzeige enspricht dem Volumen in Prozent des Max. Volumens (P051). zur Anzeige des Max. Volumens. PL-519-3...

  • Seite 74: Abstand In Prozent

    » nach Austausch des SPL EPROM mit einer neuen Software-Revisionsnummer. Nach einem Master Reset ist eine völlige Neuprogrammierung notwendig. Zum Durchführen eines Master Reset: 1. Bei aufgerufener Parameternummernanzeige die 999 eingeben, , "C.ALL" wird angezeigt, bis der Reset durchgeführt ist. PL-519-3...

  • Seite 75: Technische Beschreibung

    änderung (P700 bis P703) aktualisiert. Liegt das Echo außerhalb des Fensters, so wird es erst akzeptiert, wenn die Anforderungen des Echosperrparameters (Meßwiederholgenauigkeit, P711) erfüllt sind. ECHOVERARBEITUNGSANZEIGE (Oszilloskopbild, P810) Spanne + Endbereichserweiterung (P007) (P801) TVT Kurve Echosperrfenster Echoprofil Nahbereichsaus- Echomarkierung blendung (P800) msec x 100 PL-519-3...

  • Seite 76: Abstandsberechnung

    Geschwindigkeit (P653) unmittelbar für den anderen übernommen werden. Stellt sich die Schallgeschwindigkeit einer Behälteratmosphäre bei bestimmten Temperaturen als wiederholbar heraus, können Kennlinien oder Tabellen erstellt werden. Damit braucht man bei starken Temperaturschwankungen keine Kalibrierung vornehmen, sondern kann den hochgerechneten Wert (P653) unmittelbar eingeben. PL-519-3...

  • Seite 77: Volumenberechnung

    » 1 Stützpunkt am Tangentialpunkt jedes Bogens » 1 Stützpunkt an jeder Bogenspitze » 2 Stützpunkte nahe am Max. Wert Bei gemischten Kurven sind mindestens 2 Stützpunkte unmittelbar vor und nach jedem Bogen der Kurve (sowie ein Stützpunkt im Winkel) einzugeben. PL-519-3...

  • Seite 78: Reaktionszeit

    Durch das Durchlesen des Beispiels (oder einer Kombination von Beispielen), welches Ihrer Applikation am besten entspricht, wird jedoch die Beziehung zwischen den Parametern des SPL und den Meßanforderungen deutlicher. BEISPIEL 1..Füllstand (oder Volumen) Messung bei einem Einzelbehälter. BEISPIEL 2..Leerraum (oder Restkapazität) Messung bei einem Einzelbehälter. BEISPIEL 3..Abstandsmessung (weniger als 60m). PL-519-3...

  • Seite 79: Beispiel 1 - Füllstandmessung

    » ein XLT-30 (XLT-60) Sensor ist an der Silodecke montiert. » ein TS-3 Temperaturfühler ist an die Klemmen des Temperaturfühlers 1 angeschlossen. Sensor 30.00 m (P006) 25.00 m (P101) 29.01 m (P007) 27.00 m (P103) 10.00 m (P102) 5.00 m (P104) PL-519-3...

  • Seite 80: Parametereinstellung

    » das Behältervolumen vom Nullpunkt bis 29,01 m (Meßspanne) 1457 m beträgt. VOLUMENPARAMETEREINSTELLUNG FÜR MEßSTELLE 1 P050 Behälterform Eingabe "1" für stehenden Zylinder mit flachem Boden. P051 Max Volumen Eingabe "1457" für 1457 m Im RUN-Modus wird der Füllstand nun in m angezeigt. PL-519-3...

  • Seite 81: Beispiel 2 - Leerraummessung

    » ein XCT-8 Sensor ist in einem Standrohr montiert, so daß sich die Sendefläche 18 Inch über der Behälterdecke befindet. » ein TS-3 Fühler wird zur Überwachung der Flüssigkeitstemperatur im Behälter montiert. 4.50 ft (P006) 3.00 ft (P007) 1.5 ft 12.00 ft (P052) (P053) PL-519-3...
  • Seite 82 Im RUN-Modus entspricht die Anzeige und der mA Ausgang nun dem nicht genutzten Inhalt des Behälters in ft . Soll der mA Ausgang weiterhin auf den Leerraum (Abstand vom Materialfüllstand bis zum Vollpunkt in ft) bezogen sein, so ist die mA Betriebsart (P201) auf "2" einzustellen. PL-519-3...

  • Seite 83: Beispiel 3 Abstandsmessung

    » ein mA Ausgangssignal proportional zum Abstand des Befüllwagens vom Sensor wird für den Betrieb einer SPS benötigt. » wenn das SPS System 3,8 mA anzeigt, so wird der Befüllwagen sofort angehalten. 175 ft 5 ft XLS-60 Verkabelung zum SPL PL-519-3...
  • Seite 84 Anlage muß das Stoppen des Gerätes vor Eintritt des Wagens in die Nahbereichsaus- blendung gewährleisten. (Siehe Kapitel INSTALLATION Sensormontage). INSTALLATION Bei ausgeschalteter SPS wird der RUN Modus aufgerufen (oder eine Simulation, P920, durch- geführt). Bei zufriedenstellender Systemleistung und Programmierung kann der mA Ausgang an die SPS angeschlossen werden. PL-519-3...

  • Seite 85: Bic-Ii - Unterstützung

    1 = Bandalarm 2 Temperatur 2 Zeichen, $32 bis $FA ( konvertiert als Dezimalwert und 100 subtrahiert, z.B. Temperatur = 20°C) Prozent 5 Zeichen, 00,00 bis 9999 ( z.B. Füllstand = 85,00% der Meßspanne, EEEE = Überlaufanzeige) Ende Nachricht CR ($0D) PL-519-3...

  • Seite 86: Haltenachricht

    CR ($0D) MT-03 MEßSTELLE NICHT IM BETRIEB Start Nachricht Meßstelle z.B. Nachrichtentyp Ende Nachricht Feldname Definition Start Nachricht STX ($02) Nachrichtentyp 2 Zeichen, 01 (bedeutet, Meßstelle nicht im Einsatz) Meßstelle 3 Zeichen, 001 (Meßstelle 1) Ende Nachricht CR ($0D) PL-519-3...

  • Seite 87: Wartung

    Vor Installation des Handprogrammers sollte der dafür vorgesehene Ausschnitt mit einem sauberen, trockenen Tuch gereinigt werden. Die Ultraschallsensoren sollten von Zeit zu Zeit einer Sichtkontrolle unterzogen werden. Kommt es zu Schmutzablagerung auf der Sensorsendefläche, so sollte diese regelmäßig entfernt werden, um eine einwandfreie Funktion der Messung zu garantieren. PL-519-3...
  • Seite 88 PL-519-3...

  • Seite 89: Anzeichen

    Falsche Schallgeschwindigkeit Verwendung eines Sensors mit Temp. Füllstand genauer. für Abstandberechnung. Kompensation oder TS-3 Temp.Fühler. TECHNISCHE BESCHREIBUNG Siehe TECHNISCHE BESCHREIBUNG Schallgeschwindigkeit. Fragwürdige Anzeige, kaum Nutzecho zu schwach oder Sensormontage und Ausrichtung Bezug zum Füllstand. Störecho ausgewertet. prüfen. Siehe unter "Meßschwierigkeiten". PL-519-3...

  • Seite 90: Meßschwierigkeiten

    Failsafe Modus so, daß der SPL die Geschwindigkeit des Füllstandanstiegs "vorwegnimmt" und die Anzeige automatisch anpaßt. Dazu muß gewährleistet sein, daß nach dem Setzen des Staubes ein gültiges Echo empfangen wird. TECHNISCHE BESCHREIBUNG (Siehe Kapitel TECHNISCHE BESCHREIBUNG Beispiel 1 - Füllstandsmessung.) PL-519-3...
  • Seite 91 Führen Sie kleine Änderungen an der TVT Kurve durch und überprüfen Sie diese immer wieder durch Testmessungen. Während der Echomarker beobachtet wird, muß sich das Echofenster wieder an der richtigen Stelle aufschalten. Überprüfen Sie nun, ob das Störecho auch bei wechselnden Betriebszuständen ignoriert wird. PL-519-3...
  • Seite 92 (P852) zur Stabilisierung der Impulsfolge angepaßt werden. Außerdem kann der Wert für die Bevorzugung der kurzen Sendeimpulse gegenüber den langen Impulsen angepaßt werden. Sollten Sie noch immer keine zuverlässigen Meßwerte erhalten, so wenden Sie sich bitte an Ihre nächste Milltronics Vertretung. PL-519-3...

  • Seite 93: Technische Daten

    » 0-20 oder 4-20 mA, skalierbar » 350 Ohm max. Bürde (gemeinsames Erdpotential), 750 Ohm max. Bürde (gegen -12V Potential) oder 600 Ohm, isoliert (Trennwandler Lls-1 erforderlich) Der Programmbereich entspricht dem Abstand vom Nullpunkt zur Sensor- sendefläche (P006), zuzüglich einer eventuellen Endbereichserweiterung (P801). PL-519-3...
  • Seite 94 Serien Siehe entsprechende Betriebsanleitung. OPTIONEN Temperaturfühler: » TS-3 LIs-1: » mA Ausgang Trennwandler, » 30 V AC ständige Isolierung, » 600 Ohm max. Bürde Peripheriegeräte: » BIC-II, Buffered Interface Converter Kabel: » je nach verwendetem Sensor, Temperaturfühler und Peripheriegeräten. PL-519-3...

  • Seite 95: Programmierungstabelle

    Failsafe Reaktionszeit P072 RELAIS Grundeinstellungen (G) P100 Max. Alarm P101 Min. Alarm P102 Max/Max. Alarm P103 Min/Min. Alarm P104 Relaiszuordnung P110 Relaisfunktion P111 Relais Schaltpunkt A P112 Relais Schaltpunkt B P113 Hysterese Bandalarm P116 Failsafe Zeit für Relais P129 PL-519-3...
  • Seite 96 Auto Aufzeichng. Schaltpkt A P334 Auto Aufzeichng. Schaltpkt B P335 Auto Aufz. Befüllen/Entleeren P336 Autoaufzeichng. LOE Zeit P337 FEINABSTIMMUNG MEßBEREICH Nullpunktkorrektur P650 Schallgeschw. Berechnung P651 Korrekturfaktor P652 Schallgeschwindigkeit P653 Geschwindigkeit bei 20 °C P654 TEMPERATURKOMPENSATION Temperaturmessung P660 Temperaturvorgabe P661 PL-519-3...
  • Seite 97 PARAMETER ZUR ANZEIGE Hilfsanzeige (G) P730 Taste für Hilfsanzeige (G) P731 Anzeigendurchlauf (G) P733 Schnittstellenkommunikation (G) P740 PARAMETER ZUR ECHOANALYSE Nahbereichsausblendung P800 Endbereichserweiterung P801 Überflutung des Sensors P802 Sendeimpulsfolge P803 Ansprechschwelle P804 Echogüte (V) P805 Echostärke (V) P806 Störgeräusche (V) P807 PL-519-3...
  • Seite 98 TVT Gefälle Min P840 Anzahl kurze Sendeimpulse P841 Anzahl lange Sendeimpulse P842 Frequenz kurze Sendeimpulse P843 Frequenz lange Sendeimpulse P844 Impulsdauer kurze Sendeimpulse P845 Impulsdauer lange Sendeimpulse P850 Bevorzugung kurze Sendeimp. P851 Mindestwert kurze Sendeimpulse P852 Meßbereich kurze Sendeimpulse PL-519-3...
