MONTAGE
• Zur Montage braucht man zwei Personen.
• Legen Sie alle Teile an einen freigelegten Ort
und entfernen Sie die Verpackungsmaterialien.
Werfen Sie die Verpackungsmaterialien nicht
weg, bis Sie alle Montageschritte vollendet
haben.
• Zur Ausfindung der kleinen Teile, siehe Seite 5.

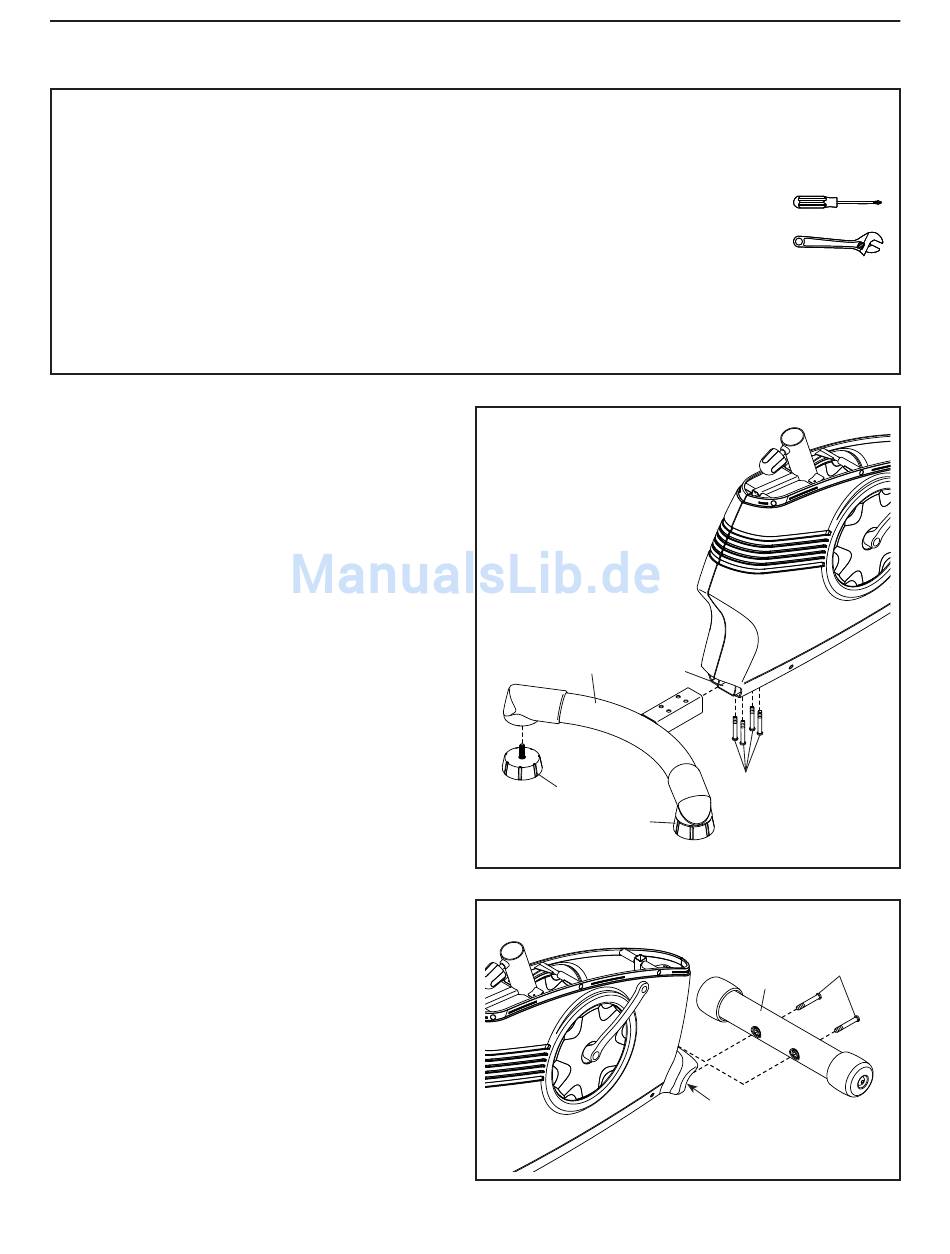

1. Richten Sie die hintere Stützstange (14) wie
abgebildet aus.
Drehen Sie die zwei Ausgleichsfüße (50) in die
Unterseite der hinteren Stützstange (14) ein.
Fügen Sie die hintere Stützstange (14) in den
Rahmen ein, während eine zweite Person die
Hinterseite des Rahmens (1) anhebt.
Befestigen Sie die hintere Stützstange (14) mit
vier M8 x 60mm Schrauben (43).
2. Richten Sie die vordere Stützstange (2) so an,
wie am Aufkleber anzeigt.
Während eine zweite Person die Vorderseite
des Rahmens (1) anhebt, bringen Sie die
vordere Stützstange (2) mit zwei M10 x 80mm
Schrauben (36) am Rahmen an.
• Zur Montage werden, außer der mitgelieferten
Werkzeuge, auch die folgenden Werkzeuge
benötigt:
einen Kreuzschlitzschraubendreher
einen Schraubenschlüssel
Die Montage geht sicher leichter von Hand,
wenn man einen Schlüsselsatz besitzt. Um
Beschädigungen von Teilen zu vermeiden, benut-
zen Sie keine Elektrowerkzeuge.
1
14
50
50
2
6
1
43
36
2
1
