1 Zusatzbetriebsanleitung

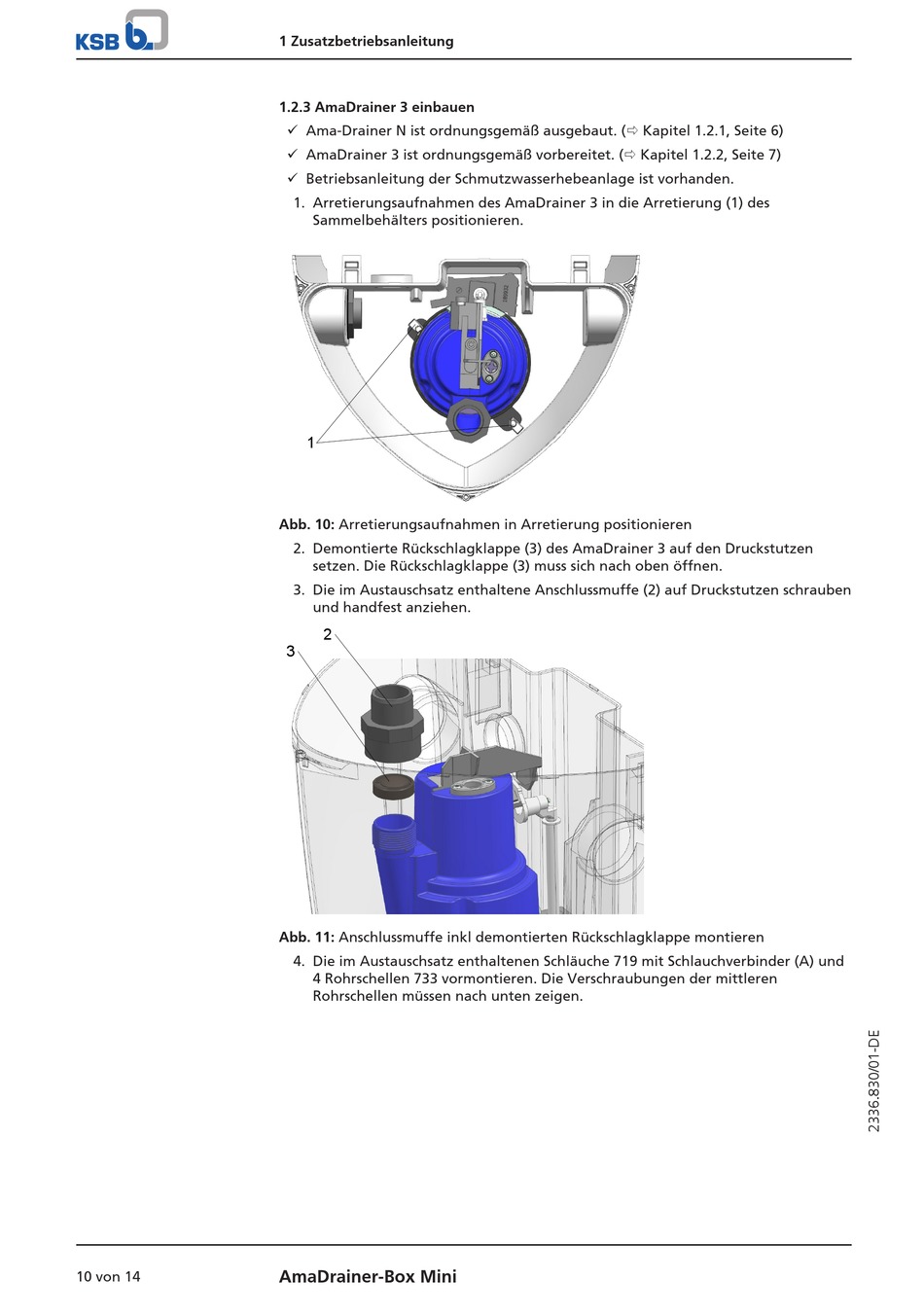

1.2.3 AmaDrainer 3 einbauen

ü Ama-Drainer N ist ordnungsgemäß ausgebaut. (ð Kapitel 1.2.1, Seite 6)
ü AmaDrainer 3 ist ordnungsgemäß vorbereitet. (ð Kapitel 1.2.2, Seite 7)
ü Betriebsanleitung der Schmutzwasserhebeanlage ist vorhanden.
1. Arretierungsaufnahmen des AmaDrainer 3 in die Arretierung (1) des
Sammelbehälters positionieren.
1
Abb. 10: Arretierungsaufnahmen in Arretierung positionieren
2. Demontierte Rückschlagklappe (3) des AmaDrainer 3 auf den Druckstutzen
setzen. Die Rückschlagklappe (3) muss sich nach oben öffnen.
3. Die im Austauschsatz enthaltene Anschlussmuffe (2) auf Druckstutzen schrauben
und handfest anziehen.
2
3
Abb. 11: Anschlussmuffe inkl demontierten Rückschlagklappe montieren
4. Die im Austauschsatz enthaltenen Schläuche 719 mit Schlauchverbinder (A) und
4 Rohrschellen 733 vormontieren. Die Verschraubungen der mittleren
Rohrschellen müssen nach unten zeigen.
AmaDrainer-Box Mini
