1 Zusatzbetriebsanleitung
900.1
576

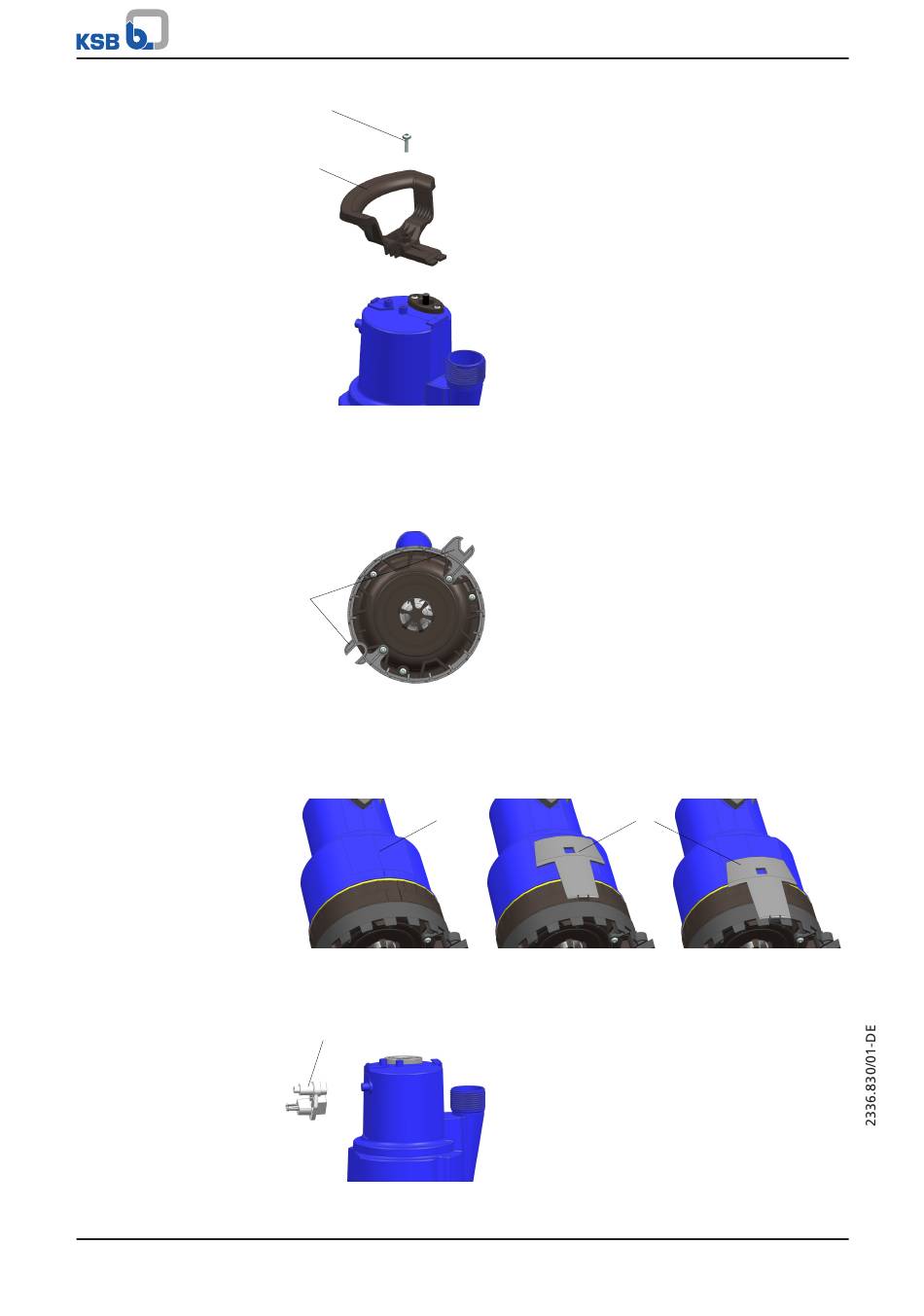

Abb. 4: Griff demontieren
8. Griff 576 demontieren.
9. Den im Austauschsatz enthaltenen Fußadapter am Pumpenfuß mit Schrauben
(Größe 4 × 12 mm) handfest anziehen. Ausrichtung der Arretierungsaufnahmen
(6) beachten.
6
Abb. 5: Fußadapter montieren
10. Die im Austauschsatz enthaltene Sensorführung (8) auf der am Pumpengehäuse
vorgesehenen Fläche (7), gegenüber des Druckstutzens montieren.
Sensorführung mit leichtem Druck von oben einschieben, bis die Sensorführung
am Fußadapter hörbar einrastet.
7
Abb. 6: Sensorführung montieren
11. Das im Austauschsatz enthaltene Segment 59-49 auf die vorgesehene Aufnahme
stecken.
59-49
Abb. 7: Segment montieren
