1 Zusatzbetriebsanleitung

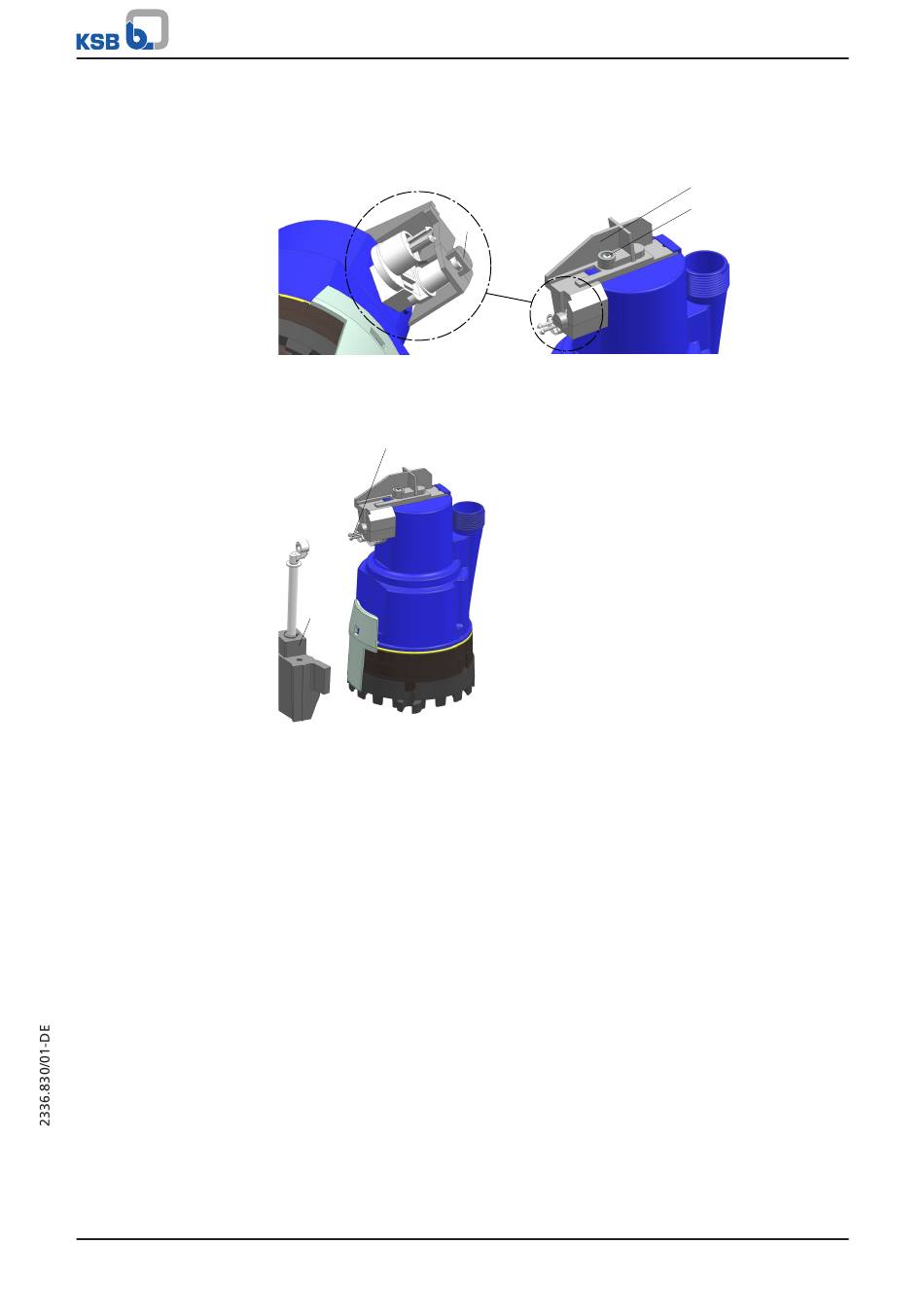

12. Die im Austauschsatz enthaltene Auftriebssicherung (9) über das Segment 59-49
schieben und mit Schraube (Größe 3 × 16 mm) handfest anziehen. Das Segment
59-49 muss durch die Auftriebsicherung fixiert sein (A) und dabei beweglich
bleiben.
Abb. 8: Auftriebsicherung montieren
13. Schwimmerkörper 74-4 inkl. Schwimmerarm des Ama-Drainer N auf Segment
59-49 stecken.
59-49
74-4
Abb. 9: Schwimmerkörper inkl. Schwimmerarm montieren
AmaDrainer-Box Mini
A
9
10
