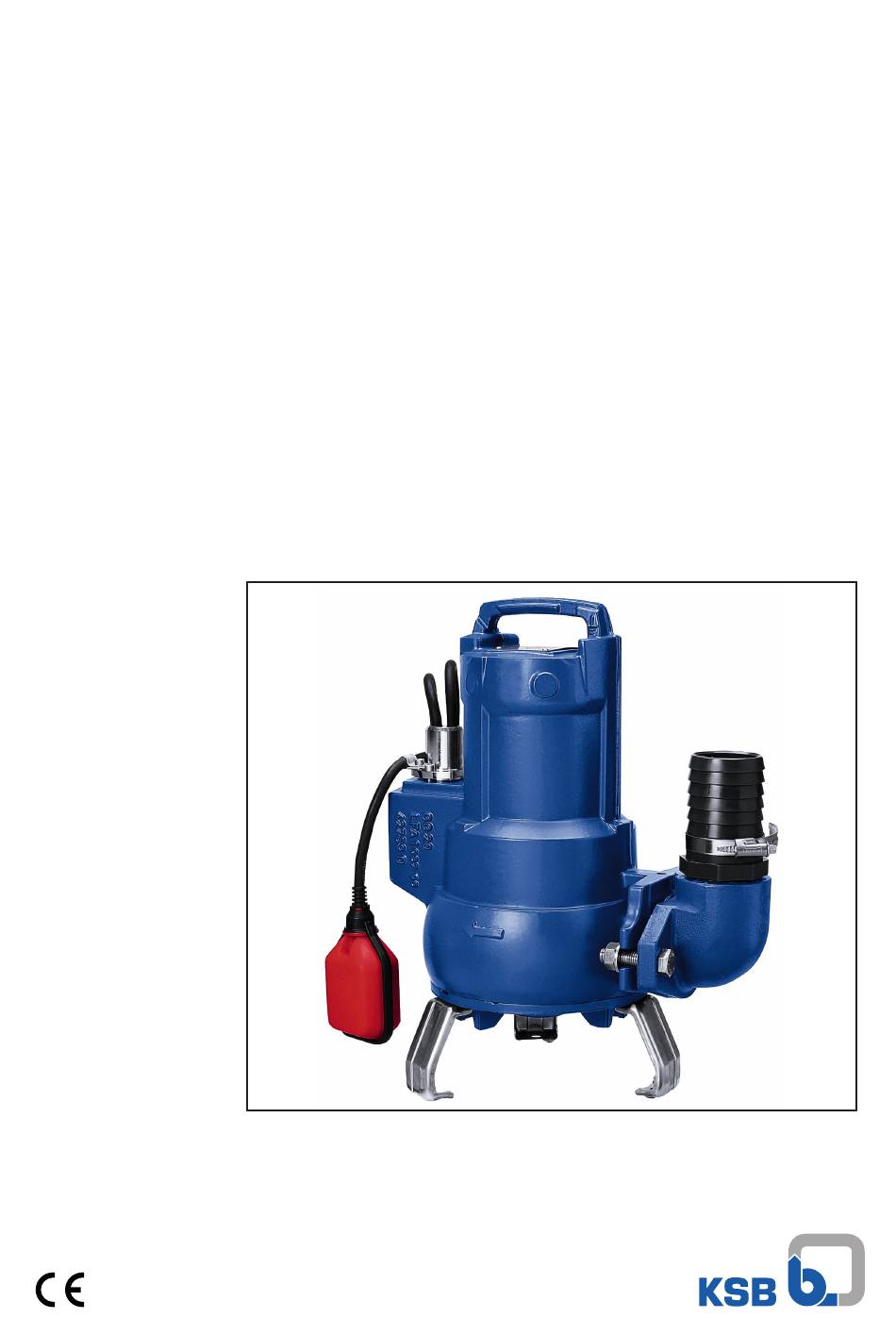

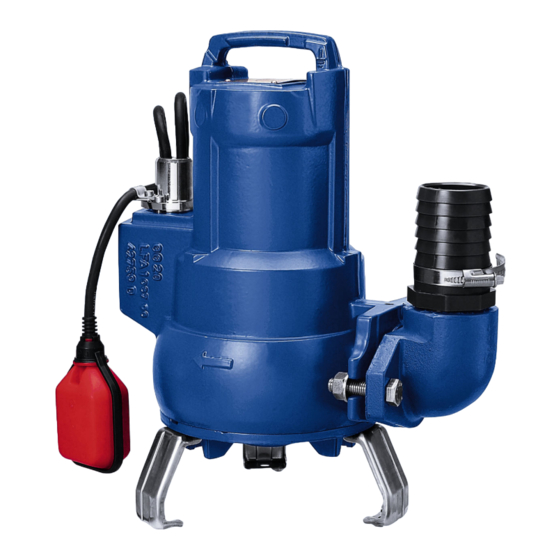

- Seite 1 Tauchmotorpumpe AmaPorter DN 50 - DN 80 Ein- oder Dreiphasen-Asynchronmotor 50Hz - 60Hz Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung AmaPorter Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 2023-05-31...
-
Seite 3: Inhaltsverzeichnis
Hinweise zur Planung der Schaltanlage .................. 28 5.4.2 Elektrisch anschließen........................ 29 Inbetriebnahme/Außerbetriebnahme .................... 32 Inbetriebnahme .............................. 32 6.1.1 Voraussetzung für die Inbetriebnahme................... 32 6.1.2 Einschalten ............................ 32 Grenzen des Betriebsbereichs........................ 33 6.2.1 Schalthäufigkeit .......................... 33 6.2.2 Betrieb am Energieversorgungsnetz.................... 33 6.2.3 Fördermedium........................... 33 AmaPorter 3 von 64... - Seite 4 Empfohlene Ersatzteilhaltung ...................... 47 7.7.3 Ersatzteilset ............................ 48 Störungen: Ursachen und Beseitigung.................... 49 Zugehörige Unterlagen ........................ 50 Explosionszeichnungen mit Einzelteileverzeichnissen ................. 50 9.1.1 AmaPorter F ............................ 50 9.1.2 AmaPorter S ............................ 52 Elektrischer Anschlussplan .......................... 53 9.2.1 Pumpen mit Einphasen-Wechselstrommotor .................. 53 9.2.2 Pumpen mit Dreiphasen-Drehstrommotor..................
-
Seite 5: Glossar
Pumpe, Antrieb, Komponenten und Zubehörteilen Unbedenklichkeitserklärung Eine Unbedenklichkeitserklärung ist eine Erklärung des Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt ordnungsgemäß entleert wurde, so dass von fördermediumsberührten Teilen keine Gefahr für Umwelt und Gesundheit mehr ausgeht. AmaPorter 5 von 64... -
Seite 6: Allgemeines
Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich der nächstgelegene KSB-Service benachrichtigt werden. 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. -
Seite 7: Symbolik
Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit elektrischer Spannung und gibt Informationen zum Schutz vor elektrischer Spannung. Maschinenschaden Dieses Symbol kennzeichnet in Kombination mit dem Signalwort ACHTUNG Gefahren für die Maschine und deren Funktion. AmaPorter 7 von 64... -
Seite 8: Sicherheit
Festbrennungen zu minimieren. ▪ Dauerbetriebspunkte bei stark reduzierten Drehzahlen in Verbindung mit kleinen Fördermengen (< 0,7 × Q ) vermeiden. ▪ In Ländern, in denen für fäkalienhaltiges Abwasser Explosionsschutz vorgeschrieben ist, ist der Einsatz des Pumpenaggregats nicht zulässig. AmaPorter 8 von 64... -
Seite 9: Personalqualifikation Und Personalschulung
▪ Gefährdung durch elektrische Energie ausschließen (Einzelheiten hierzu siehe landesspezifische Vorschriften und/oder örtliche Energieversorgungsunternehmen). ▪ Wenn durch ein Ausschalten der Pumpe keine Erhöhung des Gefahrenpotenzials droht, bei Aufstellung des Pumpenaggregats ein NOT-HALT-Befehlsgerät in unmittelbarer Nähe von Pumpe/Pumpenaggregat vorsehen. AmaPorter 9 von 64... -
Seite 10: Sicherheitshinweise Für Wartung, Inspektion Und Montage
Wiederinbetriebnahme die aufgeführten Punkte für die Inbetriebnahme beachten. (ð Kapitel 6.1, Seite 32) 2.8 Unzulässige Betriebsweisen Niemals die Pumpe/Pumpenaggregat außerhalb der im Datenblatt sowie in der Betriebsanleitung angegebenen Grenzwerte betreiben. Die Betriebssicherheit der gelieferten Pumpe/Pumpenaggregats ist nur bei bestimmungsgemäßer Verwendung gewährleistet. AmaPorter 10 von 64... -
Seite 11: Transport/Lagerung/Entsorgung
3 Transport/Lagerung/Entsorgung 3 Transport/Lagerung/Entsorgung 3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren GEFAHR Unsachgemäßer Transport Lebensgefahr durch herabfallende Teile! Beschädigung des Pumpenaggregats! -
Seite 12: Lagerung/Konservierung
3. Pumpe zusätzlich neutralisieren und zum Trocknen mit wasserfreiem inerten Gas durchblasen, bei Fördermedien deren Rückstände mit der Luftfeuchtigkeit zu Korrosionsschäden führen oder bei Sauerstoffkontakt entflammen. 4. Der Pumpe muss immer eine ausgefüllte Unbedenklichkeitserklärung beigefügt werden. Angewandte Sicherungsmaßnahmen und Dekontaminierungsmaßnahmen angeben. (ð Kapitel 13, Seite 60) AmaPorter 12 von 64... -
Seite 13: Entsorgung
Ende der Lebensdauer nicht im Hausmüll entsorgt werden. Zur Rückgabe den jeweiligen örtlichen Entsorgungspartner kontaktieren. Wenn das alte Elektrogerät oder Elektronikgerät personenbezogene Daten enthält, ist der Betreiber selbst für deren Löschung verantwortlich, bevor die Geräte zurückgegeben werden. AmaPorter 13 von 64... -
Seite 14: Beschreibung Pumpe/Pumpenaggregat
Regenwasser im Aussetzbetrieb und zur Sumpfentwässerung. 4.2 Produktinformation gemäß Verordnung Nr. 1907/2006 (REACH) Informationen gemäß europäischer Chemikalienverordnung (EG) Nr. 1907/2006 (REACH) siehe https://www.ksb.com/de-global/konzern/unternehmerische- verantwortung/reach. 4.3 Benennung Beispiel: AmaPorter SB 545 SE Tabelle 6: Erklärung zur Benennung Angabe Bedeutung AmaPorter Baureihe Laufradform Freistromrad... -
Seite 15: Typenschild
4 Beschreibung Pumpe/Pumpenaggregat 4.4 Typenschild AmaPorter SB 545 SE 39018468-B202322-00485 0.3-2.3 l/s 19.7-10.0 m S2322 2023 DKN 71.2M-1U 2720 0.97 Abb. 1: Typenschild (Beispiel) Benennung KSB-Auftragsnummer Fördermenge (Q maximale Fördermediums- und min. max. Umgebungstemperatur Gesamtgewicht maximale Tauchtiefe Motordaten (Typ, Anzahl der... -
Seite 16: Aufstellungsarten
Das Pumpenaggregat ist für dauerhaft untergetauchten Betrieb konzipiert. Die Kühlung des Motors erfolgt durch das Fördermedium an der Motoroberfläche. Ein Betrieb mit kurzzeitig ausgetauchtem Motor ist möglich über dem von KSB vorgegebenen Niveau R (siehe Maßzeichnungen in Baureihenheft). 4.7 Aufbau und Wirkungsweise Abb. 2: Schnittbild (Beispiel: AmaPorter S 545 ND) -
Seite 17: Lieferumfang
▪ Anschlusskrümmer mit Befestigungsmitteln ▪ Anschlussstück ▪ Schelle ▪ Fußplatte mit Befestigungsmitteln ▪ Hebeseil / Hebekette 4.9 Abmessungen und Gewichte Angaben über Abmessungen und Gewichte dem Aufstellungsplan/Maßblatt oder dem Datenblatt des Pumpenaggregats entnehmen. Führungsstangen nicht im Lieferumfang enthalten. AmaPorter 17 von 64... -
Seite 18: Aufstellung/Einbau
Hände, andere Körperteile und/oder Fremdkörper im Laufrad und/oder Zuströmbereich Verletzungsgefahr! Beschädigung der Tauchmotorpumpe! ▷ Niemals Hände, andere Körperteile oder Gegenstände in das Laufrad und/oder in den Zuströmbereich halten. ▷ Freie Drehbarkeit des Laufrads nur bei abgeklemmten elektrischen Anschlüssen prüfen. AmaPorter 18 von 64... -
Seite 19: Überprüfung Vor Aufstellungsbeginn
▷ Niemals Hände oder Gegenstände in die laufende Pumpe halten. ▷ Vor dem Anschließen sicherstellen, dass sich keine Fremdkörper in der Pumpe befinden. ▷ Pumpe während der Drehrichtungskontrolle nicht festhalten. ▷ Geeignete Schutzmaßnahmen ergreifen (z. B. Schutzbrille). AmaPorter 19 von 64... -
Seite 20: Pumpenaggregat Aufstellen
5. Pumpe elektrisch abklemmen. Gegen ungewolltes Einschalten sichern. 5.3 Pumpenaggregat aufstellen Bei der Aufstellung des Pumpenaggregats grundsätzlich den Aufstellungsplan/ Maßblatt beachten. 5.3.1 Stationäre Nassaufstellung 5.3.1.1 Flanschkrümmer befestigen Flanschkrümmer mit Verbundankern befestigen Der Flanschkrümmer wird in Abhängigkeit der Baugröße mit Verbundankern befestigt. AmaPorter 20 von 64... - Seite 21 [mm] [mm] [mm] [mm] [mm] [Nm] × l M10 × 130 M16 × 190 Tabelle 8: Aushärtezeiten der Mörtelpatrone Temperatur im Boden Mindestaushärtezeit Trockener Beton Nasser Beton [°C] [min] ≥ +35 ≥ +30 ≥ +20 ≥ +10 ≥ +5 ≥ 0 ≥ -5 SW = Schlüsselweite AmaPorter 21 von 64...
-
Seite 22: Rohrleitung Anschließen
Abb. 6: Zulässige Flanschbelastungen Tabelle 9: Zulässige Flanschbelastungen Nenndurchmesser Kräfte Momente Flansch [Nm] ∑F ∑M 1350 1650 1500 2600 1000 1150 1400 2050 1700 2100 1850 3300 1100 1200 1500 2200 2050 2500 2250 3950 1150 1300 1600 2350 AmaPorter 22 von 64... -
Seite 23: Seilführung Montieren
2. Seil 59-24.01 um den Fußkrümmer 72-1 führen, zurück zum Spannbügel 572 ziehen und in Klemmbügel 571.37 einlegen. 3. Seil 59-24.01 mit der Hand straffen und mit Sechskantmuttern 920.37 festklemmen. 4. Durch Drehen der auf der Konsole aufliegenden Sechskantmutter(n) 920.36 das Seil straff spannen. AmaPorter 23 von 64... -
Seite 24: Stangenführung Montieren (1 Oder 2 Führungsrohre)
Anziehdrehmoment von 10 Nm anziehen. Lochbild für die Dübel beachten. (siehe Maßbild) 2. Bei 2-Stangenführung: Klemmhülsen 81-51.37 mit Schrauben 914.37, Scheiben 550.37 und Muttern 920.37 auf Konsole 894.37 montieren. nach DIN 2440/2442/2462 oder gleichwertigen Normen AmaPorter 24 von 64... - Seite 25 Verstellbereich der Langlöcher der Konsole 894.37 beachten. 3. Rohr 710 rechtwinklig zur Rohrachse abschneiden und innen und außen entgraten. 4. Konsole 894.37 in das Führungsrohr 710 einschieben, bis die Konsole auf dem Rohrende aufsitzt. UG2052845 Abb. 11: 1 Führungsrohr montieren AmaPorter 25 von 64...
-
Seite 26: Pumpenaggregat Vorbereiten
Schraubenanzugsmoment von 70 Nm am Druckflansch befestigen (siehe nebenstehende Abbildung). 2. Profildichtung 410.35 in die Nut der Halterung einlegen. Diese Dichtung sorgt im Einbauzustand für die Abdichtung zum Fußkrümmer. UG2057913 Abb. 14: Halterung montieren bei 2- Stangenführung AmaPorter 26 von 64... -
Seite 27: Pumpenaggreget Einbauen
Führungsstangen einfädeln und absenken lassen. Ggf. die Stellung des Krans bei der Montage korrigieren. 1. Pumpenaggregat von oben über Spannbügel/Konsole führen und langsam an den Führungsseilen/Führungsrohren absenken. Das Pumpenaggregat befestigt sich selbsttätig am Fußkrümmer 72-1. 2. Hebekette/Hebeseil in Haken 59-18.01 an der Konsole einhängen. AmaPorter 27 von 64... -
Seite 28: Transportable Nassaufstellung
Unterschreitung des Mindeststands des Fördermediums Beschädigung des Pumpenaggregats durch Kavitation! ▷ Niemals den Mindeststand des Fördermediums unterschreiten. Für den automatischen Betrieb des Pumpenaggregats in einem Schacht / Becken ist eine Niveausteuerung erforderlich. Angegebenen Mindeststand des Fördermediums beachten. AmaPorter 28 von 64... -
Seite 29: Motortemperatur Sensoren
Anschlussleitung angeschlossen. Diese Sensoren verhindern Gefahren und Schäden am Pumpenaggregat. Zur Auswertung der Sensorsignale sind Messumformer notwendig. Geeignete Geräte für 230 V AC können von KSB geliefert werden. HINWEIS Ein sicherer Betrieb der Pumpe und die Aufrechterhaltung unserer Gewährleistung sind nur möglich, wenn die Signale der Sensoren entsprechend dieser Betriebsanleitung ausgewertet werden. - Seite 30 ▷ Niemals ein Pumpenaggregat mit unvollständig angeschlossenen elektrischen Anschlussleitungen oder nicht funktionsfähigen Überwachungseinrichtungen starten. GEFAHR Elektrischer Anschluss beschädigter elektrischer Leitungen Lebensgefahr durch Stromschlag! ▷ Vor dem Anschließen elektrische Leitungen auf Beschädigungen prüfen. ▷ Niemals beschädigte elektrische Leitungen anschließen. ▷ Beschädigte elektrische Leitungen ersetzen. AmaPorter 30 von 64...
- Seite 31 3. Nach Leitungskürzungen die angebrachten Kennzeichnungen an den einzelnen Adern der Leitungsenden wieder richtig anbringen. Abb. 16: Elektrische Anschlussleitungen befestigen GEFAHR Berührung des Pumpenaggregats während des Betriebs Stromschlag! ▷ Sicherstellen, dass das Pumpenaggregat während des Betriebs von außen nicht berührt werden kann. AmaPorter 31 von 64...
-
Seite 32: Inbetriebnahme/Außerbetriebnahme
ü Ausreichender Fördermediumsstand vorhanden. ACHTUNG Anfahren gegen geschlossenes Absperrorgan Erhöhte Schwingungen! Schädigung von Gleitringdichtungen und Lagerungen! ▷ Niemals das Pumpenaggregat gegen ein geschlossenes Absperrorgan anfahren. 1. Wenn vorhanden, Absperrorgan in der Druckleitung vollständig öffnen. 2. Pumpenaggregat einschalten. AmaPorter 32 von 64... -
Seite 33: Grenzen Des Betriebsbereichs
6.2.3.2 Mindeststand des Fördermediums ACHTUNG Unterschreitung des Mindeststands des Fördermediums Beschädigung des Pumpenaggregats durch Kavitation! ▷ Niemals den Mindeststand des Fördermediums unterschreiten. Pumpenaggregate sind für dauerhaft untergetauchten Betrieb konzipiert. Nur dann wird der Motor ausreichend gekühlt. AmaPorter 33 von 64... -
Seite 34: Dichte Des Fördermediums
▷ Vorschriften EN 61557 und regional geltende Vorschriften beachten. WARNUNG Unbeabsichtigtes Einschalten des Pumpenaggregats Verletzungsgefahr durch sich bewegende Bauteile und gefährliche Körperströme! ▷ Pumpenaggregat gegen ungewolltes Einschalten sichern. ▷ Arbeiten am Pumpenaggregat nur bei abgeklemmten elektrischen Anschlüssen durchführen. AmaPorter 34 von 64... -
Seite 35: Wiederinbetriebnahme
Verletzungsgefahr durch bewegliche Teile oder austretendes Fördermedium! ▷ Unmittelbar nach Abschluss der Arbeiten alle Sicherheitseinrichtungen und Schutzeinrichtungen wieder fachgerecht anbringen und in Funktion setzen. HINWEIS Bei Pumpen/Pumpenaggregaten, die älter als 5 Jahre sind, wird empfohlen alle Elastomere zu erneuern. AmaPorter 35 von 64... -
Seite 36: Wartung/Inspektion
Unsachgemäßes Heben/Bewegen schwerer Baugruppen oder Bauteile Personenschäden und Sachschäden! ▷ Beim Bewegen schwerer Baugruppen oder Bauteile geeignete Transportmittel, Hebezeuge, Anschlagmittel benutzen. WARNUNG Mangelnde Standsicherheit Quetschen von Händen und Füßen! ▷ Bei Montage/Demontage Pumpe/Pumpenaggregat/Pumpenteile gegen Kippen oder Umfallen sichern. AmaPorter 36 von 64... -
Seite 37: Wartung/Inspektion
Arbeiten von Pumpe, Pumpenaggregat und Pumpenteilen erreichen. HINWEIS Für sämtliche Wartungsarbeiten, Instandhaltungsarbeiten und Montagearbeiten stehen der KSB-Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beiliegendes Anschriftenheft: "Addresses" oder im Internet unter "https://www.ksb.com/en-global/contact". Jegliche Gewaltanwendung im Zusammenhang mit der Demontage und Montage des Pumpenaggregats vermeiden. -
Seite 38: Isolationswiderstand Messen
Leitungsenden der Steuerleitung. Die eigentliche Funktion der Sensoren wird dabei nicht getestet. Dieses Vorgehen kann mit folgenden Ausführungen durchgeführt werden: AmaPorter F 51_/52_ /61_ / 62_ /82_ Bimetallschalter im Motor Tabelle 13: Widerstandsmessung Bimetallschalter im Motor Messung zwischen den Anschlüssen ... -
Seite 39: Schmierung Und Schmiermittelwechsel
– Typ Clarex OM, Firma HAFA ▪ Gleichwertige Fabrikate in medizinischer Qualität, nicht toxisch ▪ Wasser-Glykol-Gemisch WARNUNG Verunreinigung des Fördermediums durch die Schmierflüssigkeit Gefahren für Mensch und Umwelt! ▷ Eine Maschinenöl-Füllung ist nur zulässig, wenn eine Entsorgung gewährleistet ist. AmaPorter 39 von 64... -
Seite 40: Schmierflüssigkeit Wechseln
▷ Schmierflüssigkeiten auffangen und entsorgen. ▷ Gesetzliche Bestimmungen bezüglich der Entsorgung von gesundheitsgefährdenden Flüssigkeiten beachten. WARNUNG Überdruck in der Schmierflüssigkeitskammer Herausspritzende Flüssigkeit beim Öffnen der Schmierflüssigkeitskammer in betriebswarmen Zustand! ▷ Pumpenaggregat auf Umgebungstemperatur abkühlen lassen. ▷ Gleitringdichtung vorsichtig abziehen. AmaPorter 40 von 64... -
Seite 41: Entleeren/Reinigen
2. Gleitring der Gleitringdichtung 433.02 über die Welle schieben und entfernen. 3. Öl ablassen. UG2059302 Abb. 18: Schmierflüssigkeit ablassen (AmaPorter F 51_/52_/61_/62_/82_) Schmierflüssigkeit auffüllen 1. Hochwertiges Öl (ð Kapitel 7.2.2.1.4, Seite 40) über die Öffnung zwischen dem feststehenden Teil der Gleitringdichtung 433.02 und dem Rotor 818 auffüllen. -
Seite 42: Pumpenaggregat Vorbereiten
7 Wartung/Inspektion Bei Demontage und Montage die Explosionszeichnung (ð Kapitel 9.1, Seite 50) beachten. Bei Schadensfällen steht der KSB-Service zur Verfügung. GEFAHR Arbeiten an der Pumpe / am Pumpenaggregat ohne ausreichende Vorbereitung Verletzungsgefahr! ▷ Pumpenaggregat ordnungsgemäß ausschalten. ▷ Absperrorgane in Saugleitung und Druckleitung schließen. -
Seite 43: Gleitringdichtung Und Motorteil Ausbauen
7 Wartung/Inspektion HINWEIS Abdrückschraube ist nicht im Lieferumfang enthalten. Sie ist separat bei KSB erhältlich. 7.4.4 Gleitringdichtung und Motorteil ausbauen Pumpen mit Laufrad F AmaPorter F 50_/60_ An Rotoreinheit schrittweise folgende Teile entfernen: ü Öl ist abgelassen. (ð Kapitel 7.2.2.1.4, Seite 40) 1. Gegenring 433.02 aus Lagerträger 330 und Welle 210 herausdrücken. -
Seite 44: Pumpenaggregat Montieren
0,1+/-0,3 mm dick) um den freien Wellenstumpf legen. Rotierende Einheit über die Folie schieben und in Einbauposition bringen. Folie danach entfernen. AmaPorter F 50_ /60_ / S_ 545 ü Wälzlager 321.01/02 sind ggf. mit einem Sicherungsring 932.02 vorschriftsmäßig auf Welle 210 montiert. -
Seite 45: Laufrad Einbauen
7 Wartung/Inspektion AmaPorter F 51_ /52_ /61_ /62_ /82_ ü Wälzlager 321.01/02 sind mit Sicherungsring 932.02 vorschriftsmäßig auf der Welle 210 montiert 1. O-Ring 412.63 auf den Gegenringträger 476 aufsetzen. Gegenringträger 476 auf Welle 210 gleiten lassen, bis es das Wälzlager 321.02 anliegt. -
Seite 46: Laufradform F Einbauen
ACHTUNG Unsachgemäße Montage Beschädigung der Welle! ▷ Vor Wiederinbetriebnahme der Pumpe mindestens 2 Stunden warten. AmaPorter F 51_ /52_ /61_ /62_ /82_ Laufrad 230 mit Schrauben 914.10 und Scheiben 550.23 auf Welle 210 schrauben. 7.5.3 Motorteil montieren ACHTUNG Verwendung falscher Schrauben Beschädigung des Pumpenaggregats! -
Seite 47: Motor/Elektrischen Anschluss Prüfen
7 Wartung/Inspektion 7.5.4 Motor/Elektrischen Anschluss prüfen Nach der Montage die elektrischen Leitungen prüfen. (ð Kapitel 7.2.1, Seite 37) 7.6 Anziehdrehmomente Tabelle 16: Anziehdrehmomente AmaPorter F 50_ /60_ und S_ 545 Gewinde [Nm] Tabelle 17: Anziehdrehmomente AmaPorter F 51_ /52_ /61_ /62_ /82_ Gewinde [Nm] Laufradschraube M8 7.7 Ersatzteilhaltung... -
Seite 48: Ersatzteilset
7 Wartung/Inspektion 7.7.3 Ersatzteilset Tabelle 20: Übersicht Ersatzteilset 99-19 Nummer des Ersatzteilsets Teile-Benennung Teile-Nr. in der Pumpe 99-19 Gehäuse 321.01/.02 O-Ring 412.07/.15/.16/.63 Gleitringdichtung 433.01/.02 Unterlegscheibe 550.23 Abdrückschraube Zylinderschraube mit Innensechskant 914.04/.10/.16/.74 Sicherungsring 932.02/.03/.04 AmaPorter 48 von 64... -
Seite 49: Störungen: Ursachen Und Beseitigung
- Motor läuft nicht, da keine Spannung Elektrische Installation prüfen, ✘ vorhanden Energieversorger verständigen ✘ ✘ - Motorwicklung oder elektrische Durch neue Original KSB-Teile ersetzen oder Anschlussleitung defekt Rückfrage ✘ Wälzlager defekt Rückfrage erforderlich ✘ - Zu starke Wasserspiegelabsenkung während Niveausteuerung prüfen des Betriebes - Temperaturwächter für... -
Seite 50: Zugehörige Unterlagen
9.1.1 AmaPorter F UG2049672 Abb. 23: Explosionszeichnung AmaPorter F AmaPorter F 50_ /60_ AmaPorter F 51_ /52_ /61_ /62_ /82_ Bei AmaPorter F 50_ /60_ mit einphasigem Motor ist ein Kondensator mit Stator verbunden und auf Lagerträger platziert. AmaPorter 50 von 64... - Seite 51 9 Zugehörige Unterlagen Tabelle 22: Einzelteileverzeichnis Teile-Nr. Teile-Benennung Teile-Nr. Teile-Benennung Gehäuse Gegenringträger Saugdeckel 550.23 Unterlegscheibe Laufrad Niet 321.01/.02 Radialkugellager 81-59 Stator Lagerträger Rotor 410.01 Profildichtung Leitungsdurchführung 412.07/.15/.16/.63 O-Ring 914.04/.10/.16/.74 Innensechskantschraube Radialdichtring 932.02/.03/.04 Sicherungsring 433.01/.02 Gleitringdichtung 970.02 Schild AmaPorter 51 von 64...
-
Seite 52: Amaporter S
Abb. 24: Explosionszeichnung AmaPorter S AmaPorter SB 545 SE/ NE AmaPorter SB 545 ND Bei AmaPorter SB 545 SE/ NE: Anlaufkondensatoren werden zusammen mit Pumpe geliefert und direkt an die Leitungsdurchführung angeschlossen. Dazu Einbaugehäuse verwenden, das an das Energieversorgungsnetz angeschlossen wird. -
Seite 53: Elektrischer Anschlussplan
Radialdichtring 914.04/.07/.10/.16/.74 Innensechskantschraube 433.02 Gleitringdichtung 932.02/.04 Sicherungsring 500.07 Ring 970.02 Schild 9.2 Elektrischer Anschlussplan 9.2.1 Pumpen mit Einphasen-Wechselstrommotor 9.2.1.1 Ausführung mit Schwimmerschalter (AmaPorter _______ SE) UG2058473 Abb. 25: Einphasen-Wechselstromausführung mit Schwimmerschalter Leiterfarben: weiß gelb/grün blau braun schwarz AmaPorter 53 von 64... - Seite 54 Abb. 26: Einphasen-Wechselstromausführung ohne Schwimmerschalter Leiterfarben: weiß gelb/grün blau braun schwarz 9.2.1.3 Ausführung mit Anlaufkondensator (AmaPorter SB ________ ) 2539:105 2539:105 Abb. 27: Einphasen-Wechselstromausführung mit Anlaufkondensator Widerstand 56 KΩ 3W Anlaufkondensator 60 μF HSFPU Widerstand 3,3 Ω - 25 W Relais Klixon 2CR3-300 Betriebskondensator 25 μF HPFNT...
-
Seite 55: Pumpen Mit Dreiphasen-Drehstrommotor
9 Zugehörige Unterlagen 9.2.2 Pumpen mit Dreiphasen-Drehstrommotor 9.2.2.1 Ausführung ohne Temperatursensoren 7)8) 7) 8) AmaPorter F 50_ / 60_ / S 545 UG2058473 Abb. 28: Drehstromausführung ohne Temperatursensoren Leiterfarben: U (Phase) schwarz V (Phase) braun W (Phase) grau oder blau PE (Schutzleiter) grün/gelb Hauptschalter Schütz... -
Seite 56: Ausführung Mit Temperatursensoren
9 Zugehörige Unterlagen 9.2.2.2 Ausführung mit Temperatursensoren AmaPorter F 51_ /52_ /61_ /62_ /82_ UG2057916 Abb. 29: Drehstromausführung mit Temperatursensoren U (Phase) V (Phase) W (Phase) Bimetallschalter Bimetallschalter AmaPorter 56 von 64... -
Seite 57: Eu-Konformitätserklärung
Die alleinige Verantwortung für die Ausstellung dieser EU-Konformitätserklärung trägt der Hersteller. Hiermit erklärt der Hersteller, dass das Produkt: AmaPorter F 50_ _E, F 60_ _E, SB 545 _E Ab Seriennummer: xxxxxxxx-B202322-00001 ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 58: Eu-Konformitätserklärung
Die alleinige Verantwortung für die Ausstellung dieser EU-Konformitätserklärung trägt der Hersteller. Hiermit erklärt der Hersteller, dass das Produkt: AmaPorter F 50_ ND, F 60_ ND, S 545_ ND Ab Seriennummer: xxxxxxxx-B202322-00001 ▪ allen Bestimmungen der folgenden Richtlinien/Verordnungen in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 59: Eu-Konformitätserklärung
Die alleinige Verantwortung für die Ausstellung dieser EU-Konformitätserklärung trägt der Hersteller. Hiermit erklärt der Hersteller, dass das Produkt: AmaPorter F 51_ND, F 52_ND, F 61_ND, F 62_ND, F 82_ND Ab Seriennummer: xxxxxxxx-B202322-00001 ▪ allen Bestimmungen der folgenden Richtlinien/Verordnungen in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 60: Unbedenklichkeitserklärung
Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfeld AmaPorter 60 von 64... -
