Extraflame Comfort Mini Bedienungs- Und Wartungshandbuch Seite 22

Für einen einwandfreien Betrieb des Kamineinsatzes ist es erforderlich, beim Bau des Kamins die Maße
zwischen dem Kamineinsatz und den Innenwänden des Kamins zu beachten (siehe obere Abbildungen).
In Bezug auf die in der technischen Beschreibung wiedergegebenen Außenmaße des Ofens müssen im
oberen Teil und an den beiden Seiten eine Luftschicht von mindestens 50 mm berücksichtigt werden.
Das Rauchabzugsrohr muss sich immer in einem Abstand von mindestens 50 mm zu
entflammbaren Teilen befinden.
22
A
Konvektionswarmluft
Die im Inneren der Verkleidung angesammelte
Wärme muss abgelassen werden, um eine
Überhitzung des Einsatzes zu vermeiden.
B
C

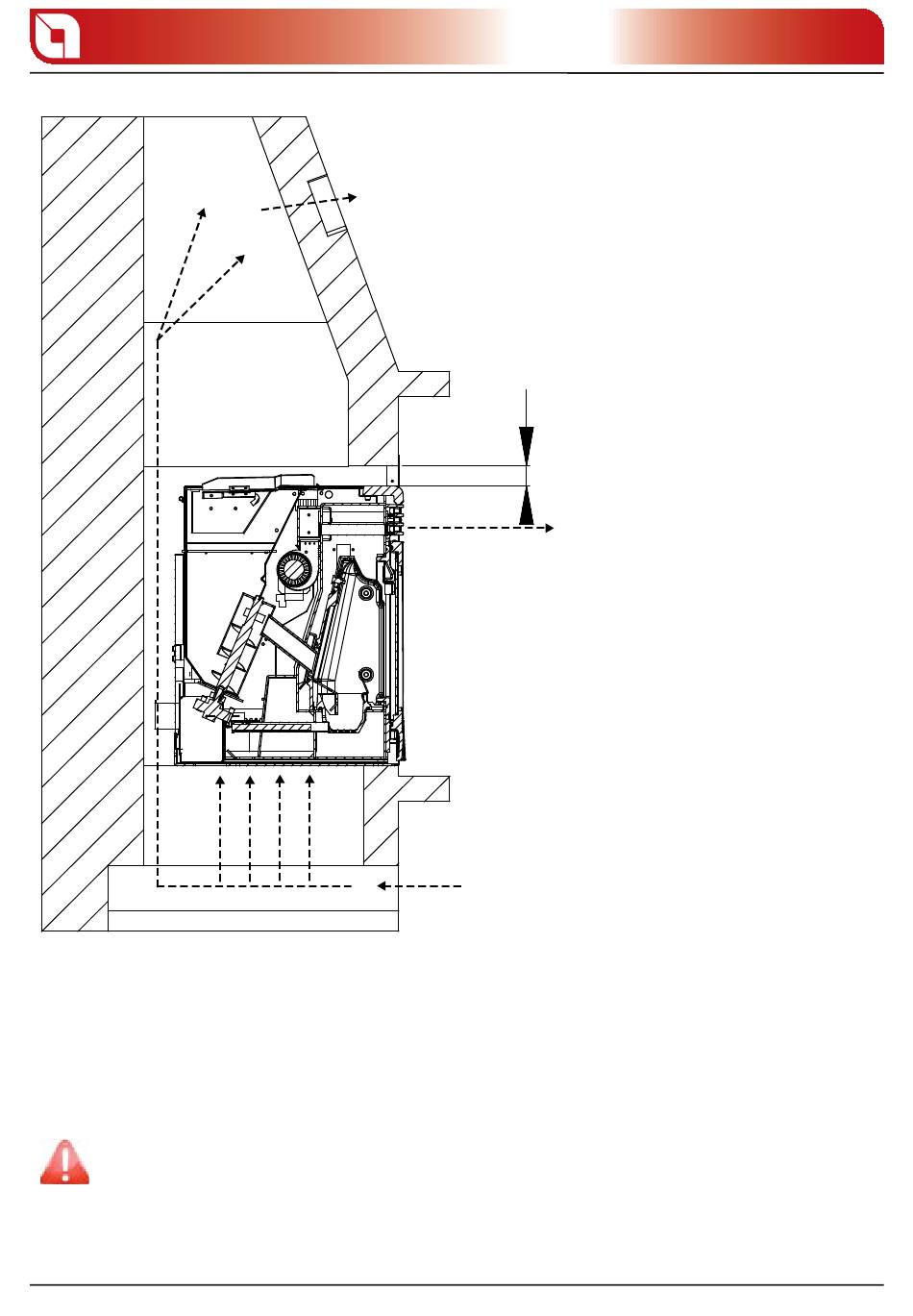

abbildung 5.16
INSTALLATION DES COMFORT MINI/P80/MINI CRYSTAL
5 cm
Zwangslüftung
Der Tangentialventilator leitet die vom Einsatz
entwickelte Wärme in den Raum.
Raumlufteintritt
Um eine Rückführung der Luft zu ermöglichen,
muss ein Lufteintritt vorgesehen werden, der
sich möglichst im unteren Teil des Aufbaus
befi ndet, um die Konvektion zu begünstigen.
Die Luft muss aus dem Betriebsraum des
Geräts entnommen werden.
Kapitel5
