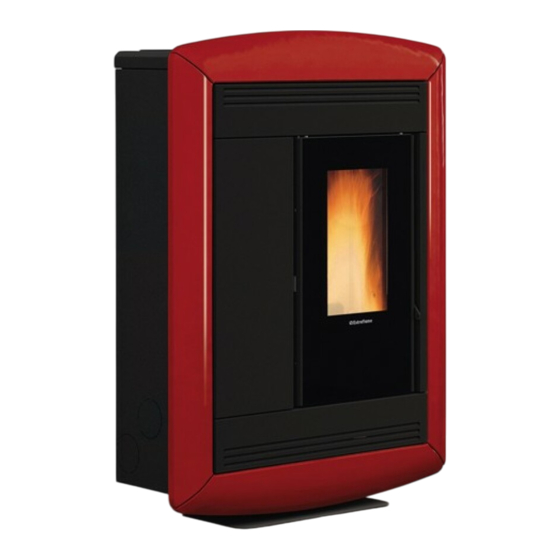

Extraflame SOUVENIR Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SOUVENIR:
- Benutzerhandbuch (36 Seiten) ,
- Benutzerhandbuch (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Extraflame SOUVENIR
Inhaltszusammenfassung für Extraflame SOUVENIR
- Seite 1 BENUTZERHANDBUCH PEllETöfEN DEUTSCH/TEDESCO...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
..............................................6 AnsCHlUss VeRBRennUngslUFT ........................................7 PELLETS UnD PELLETzUFUHr ..................................8 abSTanDSHaLTEr SOUVEnir UnD iLEnia - annabELLa ........................9 WarMLUFTKanaLiSiErUnG ..................................9 sOUVeniR - ileniA - AnnABellA ........................................9 gRAZiOsA PlUs, iRmA PlUs, nOVellA PlUs & siBillA PlUs .............................10 emmA PlUs &... -
Seite 4: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. -
Seite 5: Fachgerechte Wartung
Š DER NETZSTECKER MUSS AUCH NACH DER INSTALLATION UNGEHINDERT ZUGÄNGLICH SEIN. Š VERMEIDEN SIE ES, EVENTUELL VORHANDENE LÜFTUNGSöFFNUNGEN ZUM RAUM, IN WELCHEM DAS GERÄT INSTALLIERT IST, ABZUDECKEN ODER DEREN GRöSSE ZU VERKLEINERN. Š LASSEN SIE BRENNBARE TEILE WIE Z.BSP. VERPACKUNGSMATERIAL, KARTONAGEN, PAPIER ETC. -
Seite 6: Installation
InstallatIon allgemeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 7: Anschluss Verbrennungsluft
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 8: Pellets Und Pelletzufuhr
Pellets und Pelletzufuhr Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: das Lignin. -
Seite 9: Abstandshalter Souvenir Und Ilenia - Annabella
SoUVENIR - ILENIA - ANNAbELLA Die Modelle " SOUVENIR" und "ILENIA - ANNABELLA" können hinten am Gerät (1), seitlich (2) oder oberhalb (3) mit einer Kanalisierung versehen werden. Für mehr Informationen zur Installation beachten Sie bitte das dem Gerät beiliegende Anweisungsblatt. -
Seite 10: Graziosa Plus, Irma Plus, Novella Plus & Sibilla Plus
Eigenschaften: Š Durchmesser Ausgang Kanalisierung: 80 mm Š Empfohlene maximale Länge der Kanalisierung: 6 m POSITION "A" Š Die Thermostatregelung der Kanalisierung ist nicht möglich. Š Prozentuale Regelung der Gebläsedrehzahl möglich. POSITION "C" GRAzIoSA pLUS, IRMA pLUS, NoVELLA pLUS & SIbILLA pLUS Bei GRAZIOSA PLUS, IRMA PLUS, NOVELLA PLUS &... -
Seite 11: Zusätzlicher Thermostat Zur Steuerung Des Kanalisierungsmotors
Eigenschaften: Š Durchmesser Ausgang Kanalisierung: 2x80 mm Š Empfohlene maximale Länge der Kanalisierung: 2 m Š Die Thermostatregelung der Kanalisierung ist nicht möglich. Š Prozentuale Regelung der Gebläsedrehzahl möglich zUSäTzLIchER ThERMoSTAT zUR STEUERUNG DES KANALISIERUNGSMoToRS Bei Modellen mit Kanalisierungsmotor besteht auch die Möglichkeit zur Thermostatregelung des Motors selbst. Durch den Anschluss eines Außenthermostaten kann der Motor für die Kanalisierung unabhängig vom Betrieb des Ofens gesteuert werden. -
Seite 12: Bedientafel
Bedientafel ANzEigE dEr vErSchiEdENEN zum AuFruFEN TASTE TExTmElduNgEN dES mENÜS ON/OFF EiNSTElluNg EiNSTElluNg BETriEBSlEiSTuNg TEmPErATur legende display-symBole zeigt den Empfang des Funksignals an Ein = während des Funkverkehrs zeigt den Status des zusatzthermostat-Eingangs an (gNd - i3). Aus = kein Funkverkehr Fest leuchtend =serieller Eingang deaktiviert zeigt den Betrieb des Kanalisierungsmotors an. -
Seite 13: Allgemeines Menü
allgemeines menÜ zurÜCk - ende Blättern der parameter: näChster (2); Vorheriger (3) einstelldaten ändern: erhöhung (4); Verringerung (5) Bestätigung - aufrufen des menÜs set uhr freigaBe Chrono freigaBe Chrono PrOg. 1 - 2 - 3 - 4 ON/OFF set Chrono start prg1 Bestätigen spraChe... -
Seite 14: Die Fernbedienung
die fernBedienung mit der Fernbedienung können alle Funktionen ausgeführt werden, die auch über das lcd-display erfolgen können. die untenstehende Tabelle zeigt die einzelnen Funktionen: Wird die Taste drei Sekunden lang gedrückt, wird der Ofen ein- bzw. on / off ausgeschaltet. leistung erhöhen mit dieser Taste kann die Betriebsleistung erhöht werden. -
Seite 15: Netzfrequenz 50/ 60 Hz
netzfrequenz 50/ 60 hz Falls der Ofen in einem land mit Netzfrequenz 60 hz installiert ist, zeigt er "Netzfrequenz falsch" an. die Frequenz wie nachstehend beschrieben ändern. BEdiENuNgSvErFAhrEN Taste 6 drücken, Š mit Taste 4 oder 5 die Frequenz wählen. Š... -
Seite 16: Funktionsweise Und -Logik
funktionsweise und -logik zÜndung Nach Prüfung der oben aufgelisteten Punkte Taste 1 drei Sekunden lang drücken, um den Ofen zu zünden. Für die zündphase stehen 15 minuten zur verfügung. Nach erfolgter zündung und dem Erreichen der Kontrolltemperatur beendet der Ofen die zündphase und geht in die ANlAuFPhASE über. anlaufen in der Anlaufphase stabilisiert der Ofen den verbrennungsprozess und erhöht allmählich die verbrennungsleistung. -
Seite 17: Zusatzthermostat (Optional)
zusatzthermostat (optional) Bei diesem gerät besteht die möglichkeit, die raumtemperatur über einen zusätzlichen Thermostaten zu kontrollieren (Option). Nach dem Einschalten (durch drücken der Taste 1 oder über die chrono-Funktion) arbeitet der Ofen bis zum Erreichen des am Thermostaten an (kontakt geschlossen). die serienmäßige raumtemperatursonde wird automatisch ignoriert. eingestellten Sollwerts und zeigt dabei BetrieB Bei am Thermostat erreichter Temperatur (kontakt geöffnet) geht der Ofen auf minimalbetrieb, dabei wird... -
Seite 18: V1-Luefter
BrENNSTOFFmANgEl: Š Es gelingt dem Ofen nie, eine angemessene Flamme erzeugen, diese neigt dazu, auch bei hoher leistung immer sehr niedrig zu bleiben. Š Bei mindestleistung neigt der Ofen dazu, fast auszugehen, wobei er in den Alarmzustand " " geht. pelletmangel Š... -
Seite 19: Tasten Gesperrt
Wenn die Funktion Stby nicht aktiviert ist (OFF) und der Ofen die eingestellte raumtemperatur erreicht, geht er durch modulation auf minimalbetrieb, dabei wird modulation angezeigt. Wenn die raumtemperatur unter dem eingestellten Sollwert liegt, beginnt der Ofen erneut mit der am display eingestellten leistung zu arbeiten, dabei wird Betrieb angezeigt. stand-By mit zusatzthermostat die Funktion STBY wird verwendet, wenn der Ofen bei Erreichen der Temperatur sofort ausgeschaltet werden soll. -
Seite 20: V2-Lüfter
V2-lÜfter Über dieses menü kann die drehzahl des Kanalisierungsgebläses in Prozent eingestellt werden. BEdiENuNgSvErFAhrEN Taste 6 drücken, es erscheint set uhr. Š mehrmals Taste 2 drücken, bis das display user anzeigt. Š Taste 6 drücken. Š Taste 2 bis ''V2-lÜfter'' drücken. Š... -
Seite 21: Programmierbeispiel
programmierBeispiel Nehmen wir nun einmal an, dass wir die Funktion Wochenprogrammierer benutzen wollen und 4 zeitspannen folgendermaßen benutzt werden sollen: - 1. zeitspanne: 08:00 bis 12:00 uhr für alle wochentage außer samstag und sonntag, mit 19°C raumtemperatur - 2. zeitspanne: 15:00 bis 22:00 nur am samstag und sonntag, beide zeiten mit einem raumtemperatur-sollwert von 21°C AuSSchAlTuNg dEr 1. -
Seite 22: Reinigung Und Wartung
reiniGunG unD WartunG Die anWeisunGen immer in GrösstmöGLiCHer siCHerHeit ausfüHren! Š Sicherstellen, dass der Stecker der Stromversorgung herausgezogen ist, da der Generator für das Einschalten programmiert sein könnte. Š Alle Bauteile des Wärmegenerators müssen abgekühlt sein. Š Die Asche muss vollständig kalt sein. Š... - Seite 23 Die Tür öffnen - Die Glasscheibe mit einem feuchten Tuch reinigen Das Reinigungsmittel oder eine andere Reinigungsflüssigkeit niemals direkt auf die Glaskeramikscheibe sprühen. reiniGunG Der brennsCHaLe unD Der brennKammer 1. Die in der Brennschale vorhandenen Rückstände absaugen. 2. Die Brennschale vollständig aus dem entsprechenden Fach entnehmen. 3.
- Seite 24 aLLe 3/4 taGe - WöCHentLiCH asCHenKasten Alle 3-4 Tage prüfen, wie weit der Aschenkasten gefüllt ist, und den Inhalt mindestens ein/zwei Mal die Woche ausleeren. Wo vorgesehen, die untere Tür öffnen/herausnehmen. Den herausziehbaren Aschenkasten entnehmen und in den entsprechenden Behälter ausleeren. Den darunter befindlichen Bereich, in dem der herausziehbare Aschenkasten untergebracht ist, absaugen.
- Seite 25 reiniGunG unterer sCHaCHt (Wenn VOrHanDen) Bei einigen Ofenmodellen befindet sich hinter dem Aschenkasten oder unter der Brennkammer ein Kontrollschacht. Diesen öffnen, indem die Befestigungsschrauben entfernt werden, und die Asche direkt absaugen. * bei dafür vorgesehenen Modellen. DEUTSCH...
-
Seite 26: Von Zugelassenen Fachtechnikern Ausgeführte Fachmännische Wartung
VOn zuGeLassenen faCHteCHniKern ausGefüHrte faCHmÄnnisCHe WartunG Die fachmännische Wartung muss mindestens einmal jährlich ausgeführt werden! Da für den Wärmeerzeuger Pellets als fester Brennstoff verwendet werden, ist ein jährlicher ordentlicher Wartungseingriff notwendig, der von einem zugelassenen Techniker oder einem werksmäßig geschulten Wartungstechniker ihres Händlers ausgeführt werden muss, wobei ausschließlich Originalersatzteile ver-wendet werden dürfen. - Seite 27 Die Abbildungen dienen nur der Veranschaulichung. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung), neues Silikon an den vorgesehenen Stellen Dichtungen an Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und wo vorgesehen Silikon auftragen) Brennkammer (Komplettreinigung der gesamten Kammer) und Reinigung des Rohrs der Zündkerze ...
- Seite 28 Die Abbildungen dienen nur der Veranschaulichung. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung), neues Silikon an den vorgesehenen Stellen Dichtungen an Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und wo vorgesehen Silikon auftragen) Brennkammer (Komplettreinigung der gesamten Kammer) und Reinigung des Rohrs der Zündkerze ...
-
Seite 29: Anzeigen
Anzeigen DisplAy grunD lösung Ofen ausgeschaltet stArt Die Startphase läuft. pellet lADen Während Zündung läuft die Pelletzufuhr. zueunDung Die Zündungsphase läuft. AnlAuf Die Anlaufphase läuft. ArBeit Die Phase des Normalbetriebs läuft. Der Ofen passt seinen Betrieb durch MODulAtiOn Modulation an. Die automatische Reinigung (nicht bei der 1. -
Seite 30: Alarme
AlArMe erKlÄrung lösung DisplAy Ein: Zeigt an, dass ein Alarm vorliegt. Aus: Zeigt an, dass kein Alarm vorliegt. Blinkend: Zeigt an, dass der Unterdrucksensor deaktiviert ist. Zeigt an, dass ein Alarm vorliegt. Der Alarm kann nur zurückgestellt werden, wenn der Rauchgasmotor abgestellt ist und 15 Minuten nach der Alarmanzeige vergangen sind. -
Seite 31: Garantiebedingungen
Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. Die Firma Extraflame S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite herunter geladen werden können. - Seite 32 Wird das Produkt in einer der von der Firma Extraflame S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos. Sollte der Fachmann imstande sein, das Produkt beim Sitz des Endabnehmers reparieren zu können, und sollte letzterer dies nicht zulassen, so gehend die Kosten für den Transport bis zur Reparaturwerkstatt und die Wiederzusendung zu seinen Lasten.
- Seite 33 DEUTSCH...
- Seite 34 DEUTSCH...
- Seite 35 DEUTSCH...
- Seite 36 +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com Der Hersteller behält sich vor, die im vorliegenden Heft wiedergegebenen Eigenschaften und Daten zu jedem beliebigen Zeitpunkt und ohne Vorankündigung zu ändern, um seine Produkte zu verbessern. Diese Anleitung kann daher nicht als Vertrag Dritten gegenüber angesehen werden.
