ANSCHLUSS AN DAS RAUCHABZUGSSYSTEM

RAUCHKANAL ODER VERBINDUNG

Zur Montage der Rauchkanäle müssen Elemente aus nicht entflammbarem Material verwendet werden, die gegen die
Verbrennungsprodukte und eventuelle Kondensation beständig sind.
Die Verwendung von biegsamen Metallrohren und Eternitrohren zum Anschluss der Geräte an den Rauchfang ist auch bei bereits
vorhandenen Rauchkanälen verboten.
Zwischen dem Rauchkanal und dem Rauchfang muss ein Zwischenraum bestehen, so dass der Rauchfang nicht auf dem
Wärmeerzeuger aufliegt.
Die Rauchkanäle dürfen nicht durch Räume laufen, in denen die Installation von Verbrennungsgeräten verboten ist.
Die Montage der Rauchkanäle muss so erfolgen, dass die Rauchdichtheit für die Betriebsbedingungen des Geräts gewährleistet ist,
die Bildung von Kondenswasser beschränkt und dessen Beförderung zum Gerät hin vermieden wird.
Die Montage horizontaler Verbindungen ist möglichst zu vermeiden.
Für Geräte, bei denen ein Decken- oder Wandabzug erreicht werden muss, der nicht koaxial mit dem Rauchaustritt aus dem Gerät
ist, müssen die Richtungsänderungen unter Verwendung von Kniestücken mit einer Öffnung von nicht mehr als 45° vorgenommen
werden (siehe untere Abbildungen).
<
45°

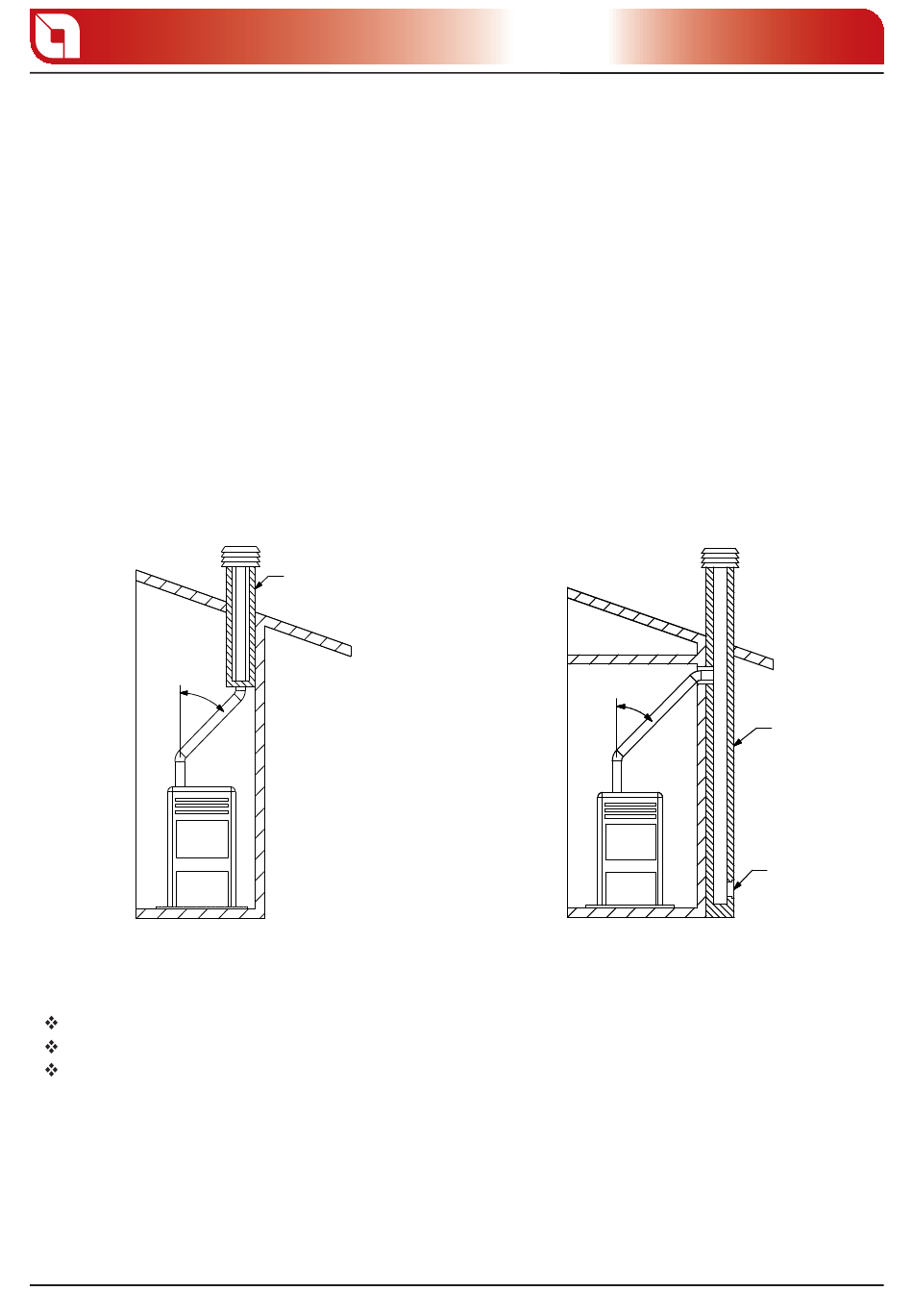

abbildung 5.1
Für die Wärmeerzeugungsgeräte mit Elektroventilator zum Ausstoß des Rauchs, d.h. für alle Extraflame-Produkte, müssen die
folgenden Anweisungen beachtet werden:
Die waagrechten Abschnitte müssen eine Mindestneigung von 3% nach oben haben.
Die Länge des waagrechten Abschnitts muss möglichst gering sein und darf 3 Meter nicht überschreiten.
Die Anzahl der Richtungsänderungen einschließlich derjenigen aufgrund der Verwendung eines T-förmigen Elements darf
nicht höher als 4 sein (bei 4 Knien eine doppelwandige Rohrleitung mit einem Durchmesser von 120 mm verwenden).
In jedem Fall müssen die Rauchkanäle hinsichtlich der Verbrennungsprodukte und der Kondensate dicht sein und müssen isoliert
sein, wenn sie außen am Installationsraum laufen.
Die Verwendung von Elementen in Gegenneigung ist verboten.
Der Rauchkanal muss die Entfernung des Rußes oder die Reinigung ermöglichen.
Der Rauchkanal muss einen gleich bleibenden Querschnitt besitzen. Eventuelle Querschnittänderungen sind nur an der Verbindung
mit dem Rauchfang zulässig.
12
Dämmung
<
45°
abbildung 5.2
MONTAGE- UND INSTALLATIONSANWEISUNGEN
Kapitel5
Rauchfang
Inspektion
