LUFTRÜCKFÜHRUNGSLEITUNGEN
Um eine korrekte Funktion zu erhalten, muss man im Inneren der Struktur für einen Luftaustausch sorgen,
der den Einsatz umfl ießt, um eine Überhitzung des Gerätes zu erreichen. Um dies garantieren zu können, ist
es ausreichend eine oder mehrere Öff nungen im unteren und oberen Teil der Verkleidung zu schaff en..
Folgende Maße müssen beachtet werden:
Unterer Bereich (Kaltlufteintritt)
Oberer Bereich (Warmluftaustritt)
Dieses Belüftungssystem ist vollkommen unabhängig vom Verbrennungslufteintritt!!
Um eine eventuelle Überhitzung vermeiden zu können, ist der Comfort P80 mit einer Sonde ausgestattet,
die die Temperatur im Inneren der Struktur misst und eingreift um die Betriebsleistung zu vermindern.

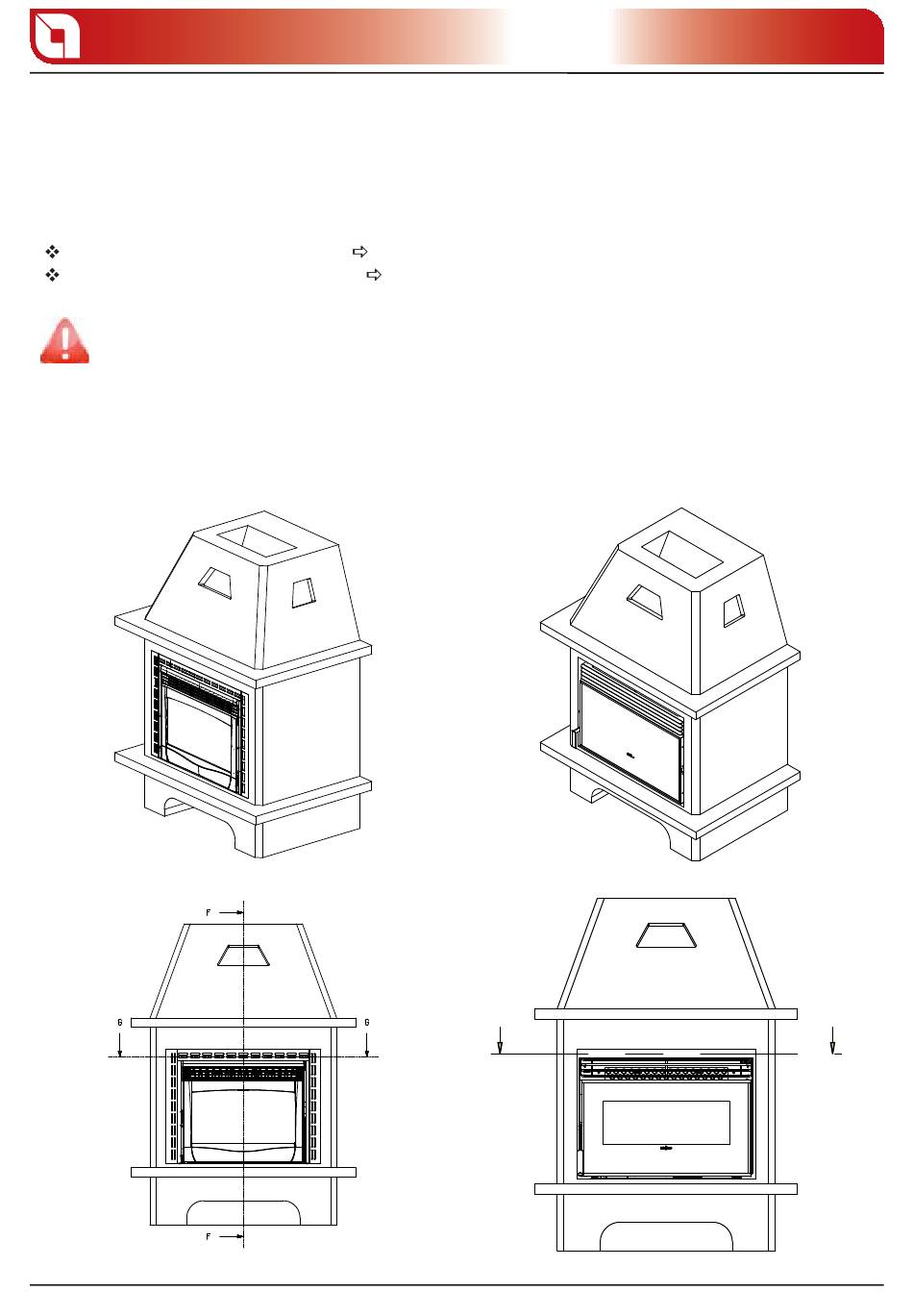

Comfort Mini / Comfort Mini Crystal
abbildung 5.10
abbildung 5.12
20
Mindest Gesamt-Oberfläche 550 cm2.
Mindest Gesamt-Oberfläche 500 cm2.
H
INSTALLATION DES COMFORT MINI/P80/MINI CRYSTAL
Kapitel5
Comfort P80
abbildung 5.11
abbildung 5.13
H
