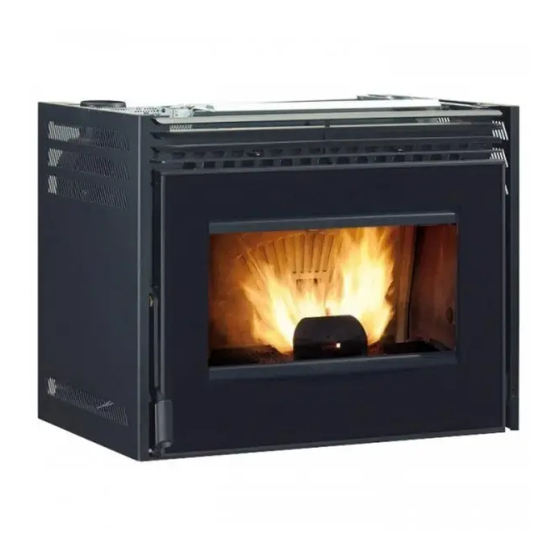

Extraflame IC mini Benutzerhandbuch
Pelleteinsätze
Vorschau ausblenden
Andere Handbücher für IC mini:
- Benutzerhandbuch (32 Seiten) ,
- Benutzerhandbuch (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Extraflame IC mini
Inhaltszusammenfassung für Extraflame IC mini
- Seite 1 BENUTZERHANDBUCH PEllETEiNsäTZE IC mInI, mInI Crystal, p80 DEUTsCH/TEDEsCo...
-
Seite 3: Inhaltsverzeichnis
Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. Extraflame S. p. A. WarnhInWeIse ..................................4 sIcherheIt ....................................4 OrdentlIche Wartung ................................. -
Seite 4: Warnhinweise
Landes-, regional-, Provinz- und Gemeindeebene in dem Land gelten, in dem das Gerät installiert wird. es besteht keinerlei haftung seitens der Firma extraflame s.p.a. im Fall einer nichteinhaltung dieser Vorsichtsmaßnahmen. Nach dem Entfernen der Verpackung prüfen, ob der Inhalt unversehrt und komplett ist. Sollten Unregelmäßigen bestehen, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. -
Seite 5: Sicherheitsvorrichtungen
| DeutSch SicherheitSvorrichtungen in dem Land gelten, in dem das gerät installiert wird. BegriFFe unD DeFinitionen SicherheitSvorrichtungen Lüftung: Luftaustausch, der sowohl für die abführung der Legende: * = vorhanden, - = nicht vorhanden verbrennungsprodukte erforderlich ist, als auch um gemische mit einem gefährlichen gehalt unverbrannter gase zu vermeiden. -
Seite 6: Funktionsschema Der Arbeiten
| DeutSch FunKtionSScheMA Der ArBeiten die fachgerechte ausführung und der ordnungsgemäße Betrieb der anlage umfassen eine reihe von arbeiten und tätigkeiten: 1. vorbereitende tätigkeiten: Š Prüfung, ob der installationsraum geeignet ist, Š Prüfung, ob die rauchgasabzugsanlage geeignet ist, Š Prüfung, ob die außenluftzuleitungen geeignet sind; 2. -
Seite 7: Installation
| DeutSch inStALLAtion die installation in räumen mit Brandgefahr ist verboten. außerdem verboten ist die installation in räumen für Wohnzwecke (mit ausnahme der geräte mit raumluftunabhängigem Betrieb): Š in denen geräte für flüssige Brennstoffe im dauer- oder aussetzbetrieb betrieben werden, die die verbrennungsluft aus dem raum entnehmen, in dem sie installiert sind, oder Š... -
Seite 8: Belüftung Der Installationsräume
| DeutSch BeLüFtung Der inStALLAtionSrÄuMe die Belüftung gilt als ausreichend, wenn der raum Luftzuleitungen entsprechend der tabelle aufweist: Luftzuleitung Siehe abbildung 2 Prozentanteil des freien Öffnungsquerschnitts Freier Mindestöffnungswert der Gerätekategorie Bezugsnorm hinsichtlich des Belüftungsleitung Rauchgasauslassquerschnitts des Geräts Pelletöfen Uni en 14785 80 cm²... -
Seite 9: Rauchgaskanäle
| DeutSch Š nenndurchmesser; Š abstand von brennbaren Materialien, angegeben in Millimetern, gefolgt vom Symbol des Pfeils und der Flamme; Š daten des installateurs und installationsdatum. immer wenn brennbare Materialien durchquert werden müssen, müssen folgende hinweise beachtet werden: SyMBoL BeSchreiBung MASS [MM] Mindestabstand brennbarer Materialien von der innenseite des tragwerks / der decke / Wand Mindestabstand brennbarer Materialien von der außenseite des tragwerks / der decke... -
Seite 10: Beispiele Für Den Richtigen Schornsteinanschluss
| DeutSch Š abschnitte mit gegenneigung sind nicht zulässig; Š die rauchgaskanäle müssen über ihre gesamte Länge einen durchmesser haben, der nicht geringer sein darf als der des auslassrohranschlusses des geräts; Querschnittsänderungen sind gegebenenfalls nur an der einlassöffnung zum Schornstein zulässig; Š... -
Seite 11: Schornstein
| DeutSch BeiSPieLe Für Den richtigen SchornSteinAnSchLuSS Schutz vor regen Schutz vor regen und Wind und Wind Stahlblech luftdicht Max 3 mt 3 - 5% Wärmegedämmtes t-Stück mit inspektionsdeckel t-Stück mit t-Stück mit inspektionsdeckel inspektionsdeckel Die verwendung luftdichter rohre ist zwingend erforderlich. SchornStein Schornsteine zur abführung der verbrennungsprodukte in die atmosphäre müssen zusätzlich zu den angegebenen allgemeinen anforderungen: Š... -
Seite 12: Auslasshöhe Der Verbrennungsprodukte
| DeutSch AuSLASShÖhe Der verBrennungSProDuKte die auslasshöhe wird bestimmt, indem die minimale höhe zwischen dachaußenhaut und dem unteren Punkt des Querschnitts zum auslass der rauchgase in die atmosphäre gemessen wird; diese höhe muss außerhalb der rückflusszone und in ausreichendem abstand von hindernissen sein, die den ausstoß... -
Seite 13: Technische Dokumentation Der Installation
| DeutSch Ausbau- und verkleidungselemente die ausbau- und verkleidungselemente dürfen erst angebracht werden, nachdem der Betrieb des geräts in der angegebenen Weise überprüft wurde. techniSche DoKuMentAtion Der inStALLAtion nach abschluss der installation muss der installateur dem eigentümer oder dessen vertreter gemäß den geltenden gesetzlichen vorschriften die Konformitätserklärung der anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des geräts und der Bauteile der anlage (wie zum Beispiel rauchgaskanäle, Schornstein usw.);... -
Seite 14: Installation Comfort Mini/P80/Mini Crystal
DEUTSCh INSTALLATION COMFORT MINI/p80/MINI CRYSTAL Der Einsatz wird mit einem Schiebegestell aus Metall geliefert, mit dem er in einen bestehenden Kamin eingebaut werden kann. Dieses Schiebegestell ermöglicht es, den Einsatz sowohl zur Pelleteinfüllung in den Behälter als auch für eventuelle Wartungs- oder Reinigungsarbeiten am Ende der Saison leicht herauszuziehen. -
Seite 15: Montage Mit Untergestell (Optional)
DEUTSCh MONTAgE MIT UNTERgESTELL (OpTIONAL) Das Untergestell an der gewünschten Stelle positionieren und mithilfe der Füße die gewünschte Höhe einstellen (die Bolzen befinden sich an den vier Außenseiten unten am Untergestell). An der Rückseite des Untergestells eine Steckdose vorsehen, so dass der Stecker nach Vollendung der Installation zugänglich ist. Das Untergestell mit robusten Stahldübeln mit einem Durchmesser von 8 mm am Boden befestigen. -
Seite 16: Bausatz Zur Frontalen Pelletzufuhr (Optional)
Weitere Informationen zum Zubehör finden Sie auf der Internetseite: www.extraflame.it/support in der Kategorie "Zubehör". LEITUNgEN FüR DIE LUFTzIRKULATION Für einen einwandfreien Betrieb muss im Innern des Aufbaus der Verkleidung des Einsatzes eine Luftzirkulation geschaffen werden, um eine Überhitzung des Geräts zu vermeiden. Um dies zu gewährleisten, reicht es aus, sowohl im unteren als auch im oberen Teil der Verkleidung eine oder mehrere Öffnungen zu schaffen. - Seite 17 DEUTSCh Mindestens 5 cm Mindestens 5 cm DER EINSATz MUSS DIE FEUERFLäChE AUS MARMOR DER vERKLEIDUNg UM MINDESTENS 1 CM üBERRAgEN. 5 cm 5 cm 5 cm 5 cm 5 cm 5 cm Ebenso wichtig ist es, den Mindestabstand von 5 cm auf beiden Seiten zu gewährleisten, wie in den obigen Abbildung gezeigt. punkt A Š...
-
Seite 18: Sicherung Des Einsatzes, Ver- Und Entriegelung
DEUTSCh Für einen einwandfreien Betrieb des Kamineinsatzes sind beim Bau des Kamins die Maße zwischen Kamineinsatz und Innenwänden des Kamins zu beachten (Abbildungen unten). Beim Raumbedarf des Ofens, der in der technischen Beschreibung angegeben ist, müssen im oberen Teil und an beiden Seiten mindestens 50 mm Luft gelassen werden. -
Seite 19: Montage Der Rahmen
Š EN pLUS - UNI EN 16961 - 2 classe A1 - A2 Š ö-NORM M 7135 Š DIN pLUS 51731 Extraflame empfiehlt, für seine Produkte immer Pellets mit 6 mm Durchmesser zu verwenden. Deckel des Behälters öffnen und Pellets mit Hilfe einer geeigneten Schaufel einfüllen. -
Seite 20: Die Fernbedienung
DEUTsCH DIE FERNBEDIENUNG Die Anzeige des Displays ändert sich je nach Zustand des Ofens bzw. des angezeigten Menüs. Im Ruhezustand wird auf dem Display folgendes angezeigt: DIspLay UHRZEIT: Es wird die aktuelle Uhrzeit angezeigt. Ihre Einstellung erfolgt in der Wochenprogrammierung (siehe Menü SET UHR). 20:00 RaUmTEmpERaTUR: Zeigt die Raumtemperatur an. -
Seite 21: Allgemeine Eigenschaften
DIE FERNBEDIENUNG IsT BEREITs mIT "EINHEIT 0" KoNFIGURIERT, wENN Die Fernbedienung hat 2 mögliche Betriebsarten: Es NoCH EINEN IC mINI - CRIsTaL Š per Funk oDER p80 GIBT. Um INTERFERENZEN Š über Kabel (durch Anschließen des Kabels, keine Konfiguration erforderlich) -
Seite 22: Menüaufbau
DEUTsCH mENüaUFBaU TasTEN 1 & 2: Daten und Parameter einstellen/ aktivieren. TasTE 3: Parameter bestätigen und beenden. TasTE 4: Raumtemperatur-Sollwert einstellen. TasTE 5: Leistungssollwert einstellen. TasTE 6: Zurückgehen im Menü. TasTE 7: Vorwärtsgehen im Menü. sET UHR 1 - 2 FREIGaBE CHRoNo sET CHRoNo 1 - 2... -
Seite 23: Einstellungen Für Die Erste Inbetriebnahme
DEUTsCH EINsTELLUNGEN FüR DIE ERsTE INBETRIEBNaHmE Nach Anschluss des Stromversorgungskabels an der Rückseite des Ofens den Schalter auf (I) stellen. Der Schalter am Ofen dient dazu, die Elektronik des Ofens mit Strom zu versorgen. Der Ofen bleibt ausgeschaltet und auf dem Bedienfeld erscheint ein erster Bildschirm mit der Meldung OFF. BEHäLTER mIT pELLETs FüLLEN •... -
Seite 24: Funktionsweise Und -Logik
DEUTsCH FUNKTIoNswEIsE UND -LoGIK ZüNDUNG Nach Prüfung der oben aufgelisteten Punkte Taste 1 drei Sekunden lang drücken, um den Ofen zu zünden. Für die Zündphase stehen 15 Minuten zur Verfügung, 20:00 nach erfolgter Zündung und Erreichen der Kontrolltemperatur bricht der Ofen die 21°... -
Seite 25: Raumtemperatursonde Und Funktion Stand-By
DEUTsCH RaUmTEmpERaTURsoNDE UND FUNKTIoN sTaND-By: Die Funktion STBY wird verwendet, wenn der Ofen bei Erreichen der Temperatur sofort ausgeschaltet werden soll. ab werk ist die Funktion sTBy immer auf oFF eingestellt (Leuchte sTBy aus). FUNKTIoN sTBy aUF oFF EINGEsTELLT (WERKSEINSTELLUNG) Wenn die Funktion STBY nicht aktiviert ist (OFF) und der Ofen die eingestellte Raumtemperatur erreicht, geht er durch Modulation auf Minimalbetrieb, dabei wird MODULATION angezeigt. -
Seite 26: Benutzermenü
DEUTsCH FUNKTION STBY AUF OFF EINGESTELLT (WERKSEINSTELLUNG) Wenn die Funktion STBY nicht aktiviert ist (OFF) und der Ofen die eingestellte Raumtemperatur erreicht, geht er durch Modulation auf Minimalbetrieb, dabei wird MODULATION angezeigt. Wenn die Raumtemperatur unter dem eingestellten Sollwert liegt, beginnt der Ofen erneut mit der am Display eingestellten Leistung zu arbeiten, dabei wird BETRIEB angezeigt. -
Seite 27: V1-Luefter
DEUTsCH Zur Regelung ist die Prozedur auf dem Display auszuführen: DER ERsTE ZüNDvERsUCH KaNN sCHEITERN, Da DIE Taste 7 einige Sekunden lang drücken, es erscheint die Š sCHNECKE NoCH LEER IsT UND DIE BRENNsCHaLE Anzeige SET UHR. NICHT ImmER RECHTZEITIG mIT EINER FüR DIE Mehrmals Taste 2 drücken, um zu den Š... -
Seite 28: Tasten Gesperrt
DEUTsCH TasTEN GEspERRT Mit dieser Funktion können die Tasten des Displays gesperrt werden (wie bei Mobiltelefonen). Zur Aktivierung der Tastensperre den Anweisungen folgen: Š Taste 7 einige Sekunden lang drücken, es erscheint die Anzeige SET UHR. Š Mehrmals Taste 2 drücken, um zu den USER-EINSTELLUNGEN zu gelangen. Š... -
Seite 29: Programmierbeispiel
DEUTsCH pRoGRammIERBEIspIEL Nehmen wir nun einmal an, dass wir die Funktion Wochenprogrammierer benutzen wollen und 4 Zeitspannen folgendermaßen benutzt werden sollen: 1. Zeitspanne: 08:00 bis 12:00 Uhr für alle wochentage außer samstag und sonntag, mit 19°C Raumtemperatur, außer samstag und sonntag 2. -
Seite 30: Reinigung Durch Den Benutzer
deutSch Reinigung duRch den BenutzeR MOnAtLich Einige Bilder können vom Originalmodell abweichen. Reinigung Wärmetauscher: Die Kammer der Wärmetauscher ist monatlich zu reinigen, da der auf der Rückseite der Feuerraumwand aus Gusseisen abgelagerte Ruß den ordnungsgemäßen Zustrom der Rauchgase behindert. tÄgLich Um Zugang zu den Wärmetauschern zu erhalten, das Mittelstück der Feuerraumwand entfernen, dazu folgendermaßen vorgehen: Brennschale: Brennschale aus dem Fach nehmen und die Löcher frei... -
Seite 31: Ordentliche Wartung
deutSch ORdentLiche WARtung Um den einwandfreien Betrieb und die Sicherheit des Geräts zu gewährleisten, müssen die unten angegebenen Arbeiten einmal pro Saison oder wenn nötig häufiger ausgeführt werden. dichtungen VOn tÜR, ASchenKASten und BRennSchALe Die Dichtungen gewährleisten die hermetische Dichtheit des Ofens und folglich dessen einwandfreien Betrieb. Es ist notwendig, sie periodisch zu kontrollieren: Falls sie verschlissen oder beschädigt erscheinen, müssen sie sofort ausgewechselt werden. -
Seite 32: Anzeigen
DeutSCH Anzeigen DiSPLAY grunD LöSung Ofen ausgeschaltet StArt Die Startphase ist im Gang Die Pelletzufuhr während der Zündungsphase ist im Gang. PeLLet-LADung zÜnDung Die Zündungsphase ist im Gang. AnLAuf Die Anlaufphase ist im Gang. BetrieB Die Normalbetriebsphase ist im Gang. Der Ofen passt seinen Betrieb durch MoDuLAtion Modulation an... -
Seite 33: Alarme
DeutSCH ALArMe DiSPLAY erLÄuterung LöSung Ein: Zeigt das Vorliegen eines Alarms an. Aus: Zeigt an, dass keine Alarme vorliegen. Blinkend: Zeigt an, dass der Unterdrucksensor deaktiviert ist. Zeigt das Vorliegen eines Alarms an. Der Alarm kann nur zurückgestellt werden, wenn der Rauchgasmotor abgestellt ist und 15 Minuten nach der Alarmanzeige selbst vergangen sind. -
Seite 34: Garantiebedingungen
Defekt dem Verkäufer nicht innerhalb zwei Monaten nach dessen Entdeckung angezeigt wird. Die Haftung von EXTRAFLAME S.p.A. ist auf die Lieferung des Geräts beschränkt, das gemäß den Regeln der Technik zu installieren ist. Dabei sind die entsprechenden mit dem erworbenen Produkt gelieferten Anleitungen und Broschüren, sowie die geltenden Gesetzesvorschriften zu beachten. -
Seite 35: Empfohlene Abnahmeprüfung (Kostenpflichtig)
über Schäden zu informieren sowie einen Vermerk auf dem Transportdokument und der beim Spediteur verbleibenden Kopie dieses Dokumentes anzubringen. Š EXTRAFLAME S.p.A. haftet nicht für Schäden, die direkt oder indirekt an Personen, Sachen oder Haustieren infolge der Nichtbeachtung der im mitgelieferten Handbuch/Broschüre enthaltenen Vorgaben entstanden sind. - Seite 40 Zeitpunkt und ohne Vorankündigung zu ändern, um seine Produkte zu verbessern. Diese Anleitung kann daher nicht als Vertrag Dritten gegenüber angesehen werden. www.extraflame.it/support Dieses Dokument steht Ihnen unter folgender Adresse zur Verfügung: 004275903 Manuale Utente Inserti a pellet Ic Mini - Mini Crystal - P80 - 002...
