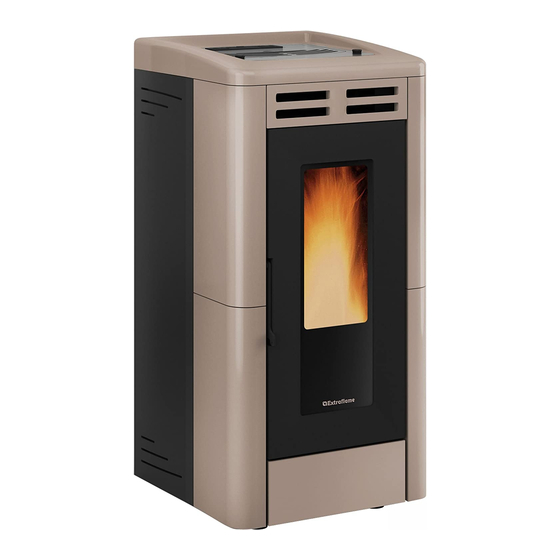

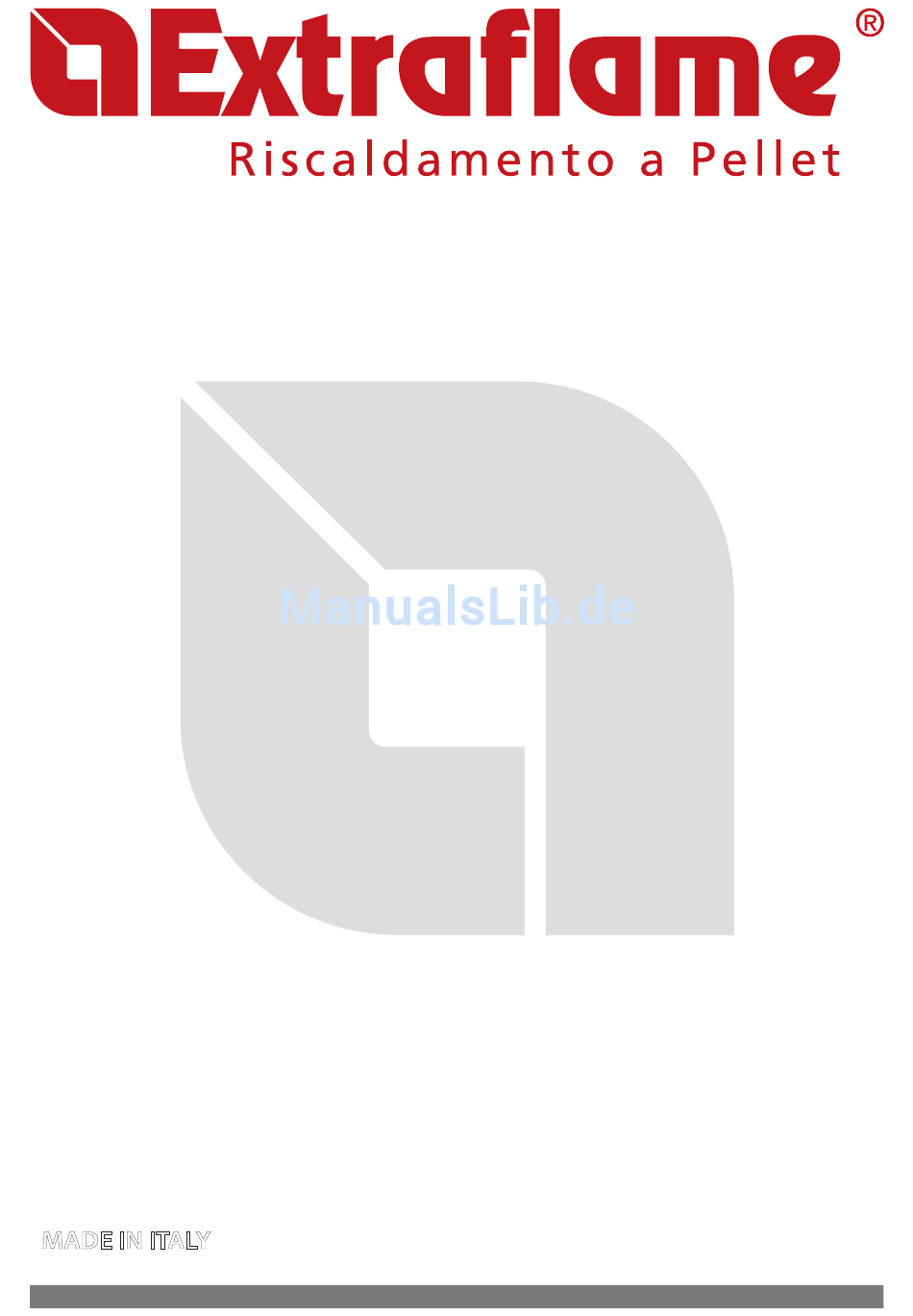

- Seite 1 Pelletöfen ANASTASIA pluS MADE ITALY design & production deutsCH/tedesCO...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
........................................6 Allgemeines ................................................6 minDesTABsTÄnDe ..............................................6 AnsCHlUss VeRBRennUngslUFT ........................................7 PELLETS UnD PELLETzUFUHr ..................................8 DETaiLS anaSTaSia PLUS ....................................9 FUnkkARTe/noTFAll .............................................. 9 RüCksTellUng ................................................9 EiGEnSCHaFTEn DEr KanaLiSiErUnG ..............................10 FUnKTiOnSWEiSE KanaLiSiErUnG DEFaULT aB WErK .......................... 10 FUnKTiOnSWEiSE KanaLiSiErUnG miT THErmOSTaT ODEr SOnDE (OPTiOn) ................. -
Seite 4: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. -
Seite 5: Fachgerechte Wartung
Š DER NETZSTECKER MUSS AUCH NACH DER INSTALLATION UNGEHINDERT ZUGÄNGLICH SEIN. Š VERMEIDEN SIE ES, EVENTUELL VORHANDENE LÜFTUNGSöFFNUNGEN ZUM RAUM, IN WELCHEM DAS GERÄT INSTALLIERT IST, ABZUDECKEN ODER DEREN GRöSSE ZU VERKLEINERN. Š LASSEN SIE BRENNBARE TEILE WIE Z.BSP. VERPACKUNGSMATERIAL, KARTONAGEN, PAPIER ETC. -
Seite 6: Installation
InstallatIon allgemeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 7: Anschluss Verbrennungsluft
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 8: Pellets Und Pelletzufuhr
Pellets und Pelletzufuhr Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: das Lignin. -
Seite 9: Details Anastasia Plus
Details anastasia Plus Funkkarte/notfall Rauchauslass Lufteinlass Verbrennungsstoff Kanalisierung Z1 Eingang seriell On/OFF Kanalisierung Z2 Rückstellung Eingang externe Thermostate Versorgung und Sicherung Funkkarte/notFall Der Ofen ist mit einer not-Funkkarte auf der Rückseite ausgestattet, die die Grundverwaltung des Ofens im Fall von Defekt oder Fehlfunktion des Handbediengeräts erlaubt. -
Seite 10: Eigenschaften Der Kanalisierung
Der kanalisierung Das Modell AnASTASIA PLUS ist mit zwei unabhängigen Ausgängen für die Kanalisierung ausgestattet. Von Werk aus sind die kanalisierungen Z1 - Z2 aktiviert. Eigenschaften: Š Durchmesser Ausgang Kanalisierung: 2x80 mm Š empfohlene maximale Länge der Kanalisierung 8 m Š... -
Seite 11: Zusätzliches Thermostat Ta(Optional)
mit sonde (ntc 10k) entfernen sie die Brücke auf Z1 und schließen sie die im Raum, dessen temperatur man zu regeln beabsichtigt, anwesende sonde ntc durch die kanalisierung Z1 an. Zwei Verwaltungsmodalitäten: modalität Z1 auf "on" eingestellt: • Bei zu erreichender Temperatur folgt der Motor der Kanalisierung dem Verlauf des Ofens. Stellen Sie auf set Zone Z1 die •... -
Seite 12: Fernbedienung
FernBedienunG KOnFiGurATiOn Die PRoZeDUR DeR KoDieRUNg DeS HANDBeDieNgeRätS: 1. trennen Sie den ofen von der Versorgung ab. 2. Drücken Sie gleichzeitig die tasten , bis die Bildschirmseite zur Auswahl der eiNHeit erscheint. 3. Wählen Sie über die tasten die neue eiNHeit. 4. -
Seite 13: Eigenschaften Fernbedienung
eiGenschAFTen FernBedienunG Das Handbediengerät ist mit einem Display Lcd mit Hintergrundbeleuchtung ausgestattet. Die Dauer der Hintergrundbeleuchtung beträgt 5 Sekunden. Das Display schaltet sich nach einer bestimmten Zeit aus, um den Batterieverbrauch zu vermindern (Modalität Sleep). es wird durch Druck der taste oN/oFF (6) erneut eingeschaltet. AchTunG! Lassen Sie das Handbediengerät nicht direkt oder indirekt mit Wasser in Kontakt kommen. -
Seite 14: Display
dispLAy StAND-By AKtiV CHRoNo Z1 - Z2 AKtiV Z1 Z2 STBY 10:50 UHRZeit °C CoMFoRt AKtiV eRFASSte UMgeBUNgSteMPeRAtUR NieDRige BAtteRie eRFRAgte UMgeBUNgSteMPeRAtUR 10:50 Zeigt DeN KoNtAKt DeS ZUSätZLiCHeN exteRNeN tHeRMoStAtS AN. 10:50 ALARM/ StöRUNg iM gANg ALL DEPR (FeHLZUeNDUNg) iDeNtiFiKAtioN DeS ALARMS/DeR StöRUNg DEUTSCH... -
Seite 15: Allgemeines Menü
ALLGemeines menÜ taste funktion taste funktion Ablauf der Parameter taste Zurück - Ausgang änderung der einstellungsdaten taste Zündung/Ausschaltung taste Zugang zum Menü MeNü USeR % PeLLetS % V1 LüFteR ReSet Set CHRoNo FReigABe CHRoNo eiNSteLLUNg PRg1 eiNSteLLUNg PRg2 eiNSteLLUNg PRg3 KANALiSieRUNg MoDALität Z1 eiNSteLLUNg PRg4... -
Seite 16: Einstellungen Für Die Erste Zündung
einsTeLLunGen FÜr die ersTe zÜndunG Nach Anschluss des Stromversorgungskabels an der Rückseite des generators den Schalter, der sich ebenfalls an der Rückseite befindet, auf (i) stellen. Der Schalter an der Rückseite des generators dient dazu, die elektronik desselben mit Strom zu versorgen. Der Wärmegenerator bleibt ausgeschaltet und auf dem Bedienfeld erscheint eine erste Bildschirmanzeige mit der Meldung oFF. -
Seite 17: Funktionsweise Und Logik
FunKTiOnsweise und LOGiK zÜndunG Drücken Sie nach der Prüfung der oben aufgelisteten Punkte die taste für drei Sekunden, um den ofen einzuschalten. Für die Phase der Zündung stehen 15 Minuten zur Verfügung, nach erfolgter Zündung und erreichen der Steuertemperatur, bricht der ofen die Phase der Zündung ab und geht in ANLAUFeN über. AnLAuFen in der Anlaufphase stabilisiert der ofen den Verbrennungsprozess und erhöht allmählich die Verbrennungsleistung. -
Seite 18: Menü User
menÜ user MeNü USeR % PeLLetS V1 LüFteR ReSet peLLeT über das folgende Menü kann die Ladung der Pellets in Prozent eingestellt werden. Falls am ofen Betriebsprobleme aufgrund der Pelletmenge auftreten, kann die einstellung der Ladung der Pellets direkt an der Bedientafel vorgenommen werden. -
Seite 19: Set Chrono
seT chrOnO Set CHRoNo FReigABe CHRoNo eiNSteLLUNg PRg1 eiNSteLLUNg PRg2 eiNSteLLUNg PRg3 eiNSteLLUNg PRg4 Diese Funktion erlaubt, die automatische Zündung oder Ausschaltung der generators zu programmieren. Von Werk aus ist das Set CHRoNo der generatoren deaktiviert. Die Chrono-Funktion ermöglicht die Programmierung von 4 Zeitspannen innerhalb eines tages, die für alle Wochentage zu benutzen sind. -
Seite 20: Kanalisierung
KAnALisierunG Das Menü erlaubt die Verwaltung der beiden Kanalisierungen Z1 - Z2 des ofens. Für Details über die Möglichkeit der Funktionsweise der Kanalisierung siehe Kapitel:" Funktionsweise Kanalisierung mit thermostat oder Sonde (option)" KAnALisierunG MoDALität Z1 oN/oFF/eCo Auswahl Betriebsmodalität Kanalisierung Set ZoNe Z1 oFF- 07 - 40°C Aktivierung/einstellung temperatur Zone Z1 LüFteR %... -
Seite 21: Display
dispLAy Das Menü "DiSPLAy" erlaubt: Š Den Kontrast des Display einzustellen. Š Die Hintergrundbeleuchtung zu aktivieren/deaktivieren. Š Den Signalton zu aktivieren/deaktivieren. Š timer Abschaltung Hintergrundbeleuchtung des Display einzustellen. Š timer Abschaltung Display (Modalität Sleep) einzustellen. einsTeLLunGen xx:xx - tt/MM/JJ Set UHR einstellung Uhrzeit und Datum ita-eng-fra-deu-spa SPRACHe... -
Seite 22: Delta T
deLTA T Diese Funktion erlaubt die einstellung der Hysterese für die Abschaltung des ofens DelTa T Off ( Set eingestellte temperatur + Hysterese Delta t oFF) und für die erneute Zündung des ofens (Set eingestellte temperatur + Hysterese Delta t oN), im Falle, dass sie nicht durch ein externes thermostat verwaltet wird. -
Seite 23: Reinigung Und Wartung
reiniGunG unD WartunG Die anWeisunGen immer in GrösstmöGLiCHer siCHerHeit ausfüHren! Š Sicherstellen, dass der Stecker der Stromversorgung herausgezogen ist, da der Generator für das Einschalten programmiert sein könnte. Š Alle Bauteile des Wärmegenerators müssen abgekühlt sein. Š Die Asche muss vollständig kalt sein. Š... - Seite 24 Die Tür öffnen - Die Glasscheibe mit einem feuchten Tuch reinigen Das Reinigungsmittel oder eine andere Reinigungsflüssigkeit niemals direkt auf die Glaskeramikscheibe sprühen. reiniGunG Der brennsCHaLe unD Der brennKammer 1. Die in der Brennschale vorhandenen Rückstände absaugen. 2. Die Brennschale vollständig aus dem entsprechenden Fach entnehmen. 3.
- Seite 25 aLLe 3/4 taGe - WöCHentLiCH asCHenKasten Alle 3-4 Tage prüfen, wie weit der Aschenkasten gefüllt ist, und den Inhalt mindestens ein/zwei Mal die Woche ausleeren. Wo vorgesehen, die untere Tür öffnen/herausnehmen. Den herausziehbaren Aschenkasten entnehmen und in den entsprechenden Behälter ausleeren. Den darunter befindlichen Bereich, in dem der herausziehbare Aschenkasten untergebracht ist, absaugen.
- Seite 26 reiniGunG unterer sCHaCHt (Wenn VOrHanDen) Bei einigen Ofenmodellen befindet sich hinter dem Aschenkasten oder unter der Brennkammer ein Kontrollschacht. Diesen öffnen, indem die Befestigungsschrauben entfernt werden, und die Asche direkt absaugen. * bei dafür vorgesehenen Modellen. DEUTSCH...
-
Seite 27: Von Zugelassenen Fachtechnikern Ausgeführte Fachmännische Wartung
VOn zuGeLassenen faCHteCHniKern ausGefüHrte faCHmÄnnisCHe WartunG Die fachmännische Wartung muss mindestens einmal jährlich ausgeführt werden! Da für den Wärmeerzeuger Pellets als fester Brennstoff verwendet werden, ist ein jährlicher ordentlicher Wartungseingriff notwendig, der von einem zugelassenen Techniker oder einem werksmäßig geschulten Wartungstechniker ihres Händlers ausgeführt werden muss, wobei ausschließlich Originalersatzteile ver-wendet werden dürfen. - Seite 28 Die Abbildungen dienen nur der Veranschaulichung Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung), neues Silikon an den vorgesehenen Stellen Dichtungen an Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und wo vorgesehen Silikon auftragen) Brennkammer (Komplettreinigung der gesamten Kammer) und Reinigung des Rohrs der Zündkerze Behälter (vollständige Entleerung und Reinigung) Ausbau Raumluftventilator und Entfernen von Staub und Pelletresten Luftansaugleitung kontrollieren und gegebenenfalls Fluss-Sensor reinigen...
- Seite 29 Die Abbildungen dienen nur der Veranschaulichung Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung), neues Silikon an den vorgesehenen Stellen Dichtungen an Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und wo vorgesehen Silikon auftragen) Brennkammer (Komplettreinigung der gesamten Kammer) und Reinigung des Rohrs der Zündkerze Behälter (vollständige Entleerung und Reinigung) Ausbau Raumluftventilator und Entfernen von Staub und Pelletresten Luftansaugleitung kontrollieren und gegebenenfalls Fluss-Sensor reinigen...
-
Seite 30: Anzeigen
Anzeigen DisplAy grunD lösung Ofen ausgeschaltet stArt Die Startphase läuft. pellet lADen Während Zündung läuft die Pelletzufuhr. zueunDung Die Zündungsphase läuft. AnlAuf Die Anlaufphase läuft. ArBeit Die Phase des Normalbetriebs läuft. Der Ofen passt seinen Betrieb durch MODulAtiOn Modulation an. Die automatische Reinigung (nicht bei der 1. -
Seite 31: Alarme
AlArMe erKlÄrung lösung DisplAy Ein: Zeigt an, dass ein Alarm vorliegt. Aus: Zeigt an, dass kein Alarm vorliegt. Blinkend: Zeigt an, dass der Unterdrucksensor deaktiviert ist. Zeigt an, dass ein Alarm vorliegt. Der Alarm kann nur zurückgestellt werden, wenn der Rauchgasmotor abgestellt ist und 15 Minuten nach der Alarmanzeige vergangen sind. -
Seite 32: Garantiebedingungen
Dies beeinflusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. Die Firma Extraflame S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite herunter geladen werden können. - Seite 33 Wird das Produkt in einer der von der Firma Extraflame S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos. Sollte der Fachmann imstande sein, das Produkt beim Sitz des Endabnehmers reparieren zu können, und sollte letzterer dies nicht zulassen, so gehend die Kosten für den Transport bis zur Reparaturwerkstatt und die Wiederzusendung zu seinen Lasten.
- Seite 34 DEUTSCH...
- Seite 35 DEUTSCH...
- Seite 36 Extraflame S.p.A. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production NEHMEN SIE, UM IHR NÄCHSTLIEGENDES KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE WWW.LANORDICA-EXTRAFLAME.COM...
