MANUALE ISTRUZIONI KIT CARICO SUPERIORE
UPPER LOADING KIT INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS KIT À CHARGEMENT SUPÉRIEUR
BENUTZERHANDBUCH OBERER BELADUNGSBAUSATZ
MANUAL DE INSTRUCCIONES KIT DE CARGA SUPERIOR

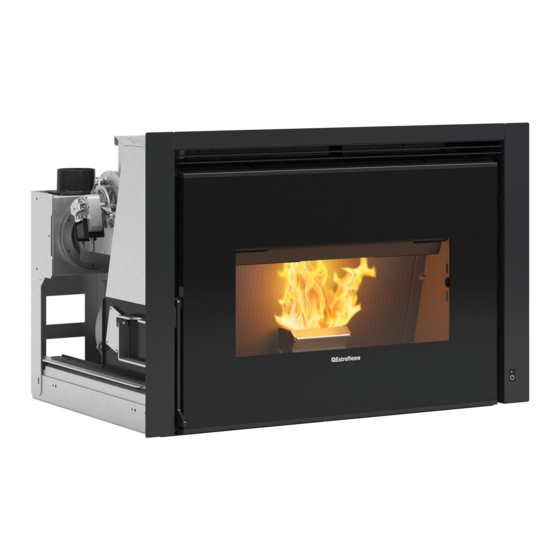

COMFORT P85 - P85 PLUS
004279066 - REV.000
Inhaltsverzeichnis
Verwandte Anleitungen für Extraflame COMFORT P85
Inhaltszusammenfassung für Extraflame COMFORT P85
-
Seite 3: Inhaltsverzeichnis
All manuals and user guides at all-guides.com ITALIANO ..............................................KIT OPZIONALE CARICAMENTO PELLET SUPERIORE ......................4 COMPONENTI DEL KIT ................................5 INSTALLAZIONE ..................................6 MONTAGGIO DEL KIT ................................. 7 UTILIZZO DELLO SPORTELLO ..............................13 ENGLISH ..............................................OPTIONAL UPPER PELLET LOADING KIT ..........................14 COMPONENTS OF THE KIT ..............................15 INSTALLATION ..................................16 ASSEMBLING THE KIT ................................17... -
Seite 34: Deutsch
All manuals and user guides at all-guides.com OPTIONALES KIT ZUM OBEREN LADEN DER PELLETS Das optionale Kit zum Laden der Pellets erlaubt, sie in das Innere des Tanks zu laden, ohne den Einsatz aus dem Installationsfach herauszunehmen (Vorgang, der das Abschalten des Geräts erfordert). Das Kit kann als zusätzlicher Tank des Einsatzes verwendet werden (9kg ~ mit Konfiguration Rohr von 600mm) Die Montage des Bausatzes ist auch zu einem späteren Zeitpunkt möglich. -
Seite 35: Komponenten Des Kit
All manuals and user guides at all-guides.com KOMPONENTEN DES KIT DEUTSCH... -
Seite 36: Installation
All manuals and user guides at all-guides.com INSTALLATION Der Schlauch muss straff und so positioniert sein, dass er den kleinstmöglichen Winkel bildet. Vor der Erstellung der Verkleidung das korrekte Gefälle des Pellets zum Tank des Einsatzes sicherstellen Eine feuerfeste Isolierung des Schlauch erstellen, Brandgefahr! * der Lufteinlass muss sich immer über der Ebene des Ladesatzes befinden. -
Seite 37: Montage Des Kit
All manuals and user guides at all-guides.com VORDERE INSTALLATION AUF 10° GENEIGTER VORDERWAND DIE HÖCHST- UND MINDESTMASSE VERSTEHEN SICH MIT 600 MM LANGEM SCHLAUCH UND UM 10° GENEIGTER VORDERWAND. MONTAGE DES KIT Die Tragestruktur des Kit auf den Unterbau montieren. DEUTSCH... - Seite 38 All manuals and user guides at all-guides.com Den Schlauch schneiden, um eine Länge von 600 mm (mit nicht komprimiertem Schlauch) zu erhalten. NUR FÜR EMPFOHLENE INSTALLATION Den vorher nach Maß geschnittenen Schlauch an den Ladesatz unter Verwendung der 2 Spiralschellen in der Ausstattung befestigen Unterer Teil Rohrschelle...
- Seite 39 All manuals and user guides at all-guides.com Die Isolierschale wie in der Abbildung angegeben platt drücken und abschneiden. Konfiguration mit frontalem Laden Konfiguration mit seitlichem Laden NUR FÜR EMPFOHLENE INSTALLATION ACHTUNG! HALTEN SIE SICH STRENG AN DIE BESCHRIEBENEN MONTAGEANLEITUNGEN! SICHERSTELLEN, DAS ROHR VOLLKOMMEN WIE IN DEN ABBILDUNGEN DARGESTELLT ISLOIERT ZU HABEN! Die Isolierschale um den Schlauch setzen und so nah wie möglich an dem Ladesatz halten.
- Seite 40 All manuals and user guides at all-guides.com Das in der vorhergehenden Phase Montierte (Abbildung 5) durch das Fach für den Ladesatz durchführen. Das Kit (C) an die untere Wand der Aufnahmeöffnung anlehnen. Die vordere Türe (E) mit den 3 Schrauben in der Ausstattung des Kit befestigen.
- Seite 41 All manuals and user guides at all-guides.com Den Schlauch an der Struktur unter Verwendung der Schelle in der Ausstattung befestigen (wie in Abbildung B). Die Befestigung prüfen. NUR FÜR EMPFOHLENE INSTALLATION Ein Durchgangsloch mit Spitze ø 3 mm auf der zum Pelletladen entgegengesetzten Seite ausführen. DEUTSCH...
- Seite 42 All manuals and user guides at all-guides.com Dann eine gewindefurchende Schraube ø 4,2x13 befestigen. Das Aluminiumband aus der Ausstattung auf der Isolierschale anbringen: Die beiden Enden und den Schlitz an der Biegung bedecken. Aluminiumband NUR FÜR EMPFOHLENE INSTALLATION DEUTSCH...
-
Seite 43: Verwendung Der Klappe
All manuals and user guides at all-guides.com WICHTIG Die Sicherheitsschraube an den Riegel anbringen. Es darf nicht möglich sein, den Einsatz herauszuziehen. VERWENDUNG DER KLAPPE Druck auf die linke Seite der Klappe ausüben. Die Klappe öffnen, die Pelletrutsche herausziehen. Um sie zu entfernen, nach außen ziehen und erheben, um sie an die Zähne des vorderen Paneels einzuhaken.
